1南京市水利投资有限公司 江苏南京 211100；2南京市六合区马鞍街道水利服务中心 江苏南京 211500
一、背景技术
基坑降水主要包括集水坑降水法和井点降水法两种方法，其中井点降水 法具有排水量大、降水深（15～50m）、不受土质限制等特点，适用于地下水丰 富，基坑深（＞10m），基坑占地面积大的工程地下降水。井点降水法是在基坑开挖前，在基坑四周施工一定数量的降水井，在降水井的下部焊接滤水（井），利用抽水设备把井内的地下水抽出，使所挖的土始终保持干燥状态的方法。其主要流程为：井点测量定位--挖井口--安护筒钻机就位--钻孔--换泥浆——吊放安装井管、滤水管（井）——回填滤水管（井）与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井。
目前，所安装的滤水管多为预制混凝土管，在预制混凝土管上间隔开设有多个孔洞，降水井周围的水通过各个孔洞进入到降水井内。采用预制混凝土管作为滤水管存在过滤效果不好，且制作成本高的问题。同时，预制混凝土管的滤水慢，影响施工效率。
二、技术方案
为了解决上述技术问题，采用了如下的技术方案：
一种深基坑降水井施工方法，其特征在于，它包括如下步骤：S1，根据施工场地的土质和场地面积确定深基坑内每口降水井的深度、位置，以及降水井的数量，得到深基坑降水井施工方案；S2，根据降水井施工方法测量放样标示出各个降水井的具体位置；S3，根据深基坑降水井施工方案的要求，在施工现场制作需吊装的滤水管，所述滤水管包括直径小于旋挖井孔径的钢筋笼，在钢筋笼下端固定有一呈水平设置的钢筋网片，在钢筋笼外依次安装有第一过滤筒和第二过滤筒；S4，在制备滤水管的同时，现场制作内滤筒，所述内滤筒的数量与钢筋笼数量一致，且直径和长度均小于钢筋笼，内滤筒包括波纹管，在波纹管上周向间隔开设多行滤水孔，在波纹管外设置至少一层过滤层；S5，在制作滤水管和内滤筒的同时，在每口待施工降水井位置利用钻机进行钻井施工形成旋挖井；S6，将制作完成的滤水管和内滤筒先后依次吊装到各个旋挖井内，并在滤水管与旋挖井孔壁之间填充滤料后，形成降水井；S7，在各个降水井的滤水管内安装排水泵，所述排水泵置于滤水管的钢筋网片上，向所述降水井中注入清水并使用排水泵抽水进行洗井操作，直至水清砂净；S8，降水完毕后开挖基坑，并在基坑开挖到设定位置后拔出各个滤水管；S9，封井。这样，在施工前根据施工工况设计施工方案，便于根据现场地质环境设置合理的降水井数量，使降水井合理分布，使得各个降水井能够将附近的地下水收集到降水井内，保持基坑的干燥。本申请所采用的滤水管为钢筋笼，由于钢筋笼由多根竖向钢筋和水平箍筋焊接而成，本身存在较大间隙，为地下水的疏通提供了有利的保障。同时，钢筋笼强度高，能对内滤筒内的波纹管进行保护，防止旋挖井孔壁土方侧压力过大将波纹管折断。另外，钢筋笼后期可直接拔出后重复利用，且钢筋笼的造价相较于预制混凝土管来说更低。而在钢筋笼外所设置的第一过滤筒和第二过滤筒能够将较大杂质阻隔在钢筋笼外，避免内滤筒被堵塞。而内滤筒上所设置的过滤层能对较小杂质进行过滤，确保进入内滤筒内的地下水中部杂质较少，不会对波纹管上的滤水孔堵塞。这种多次过滤的方式，可有效避免降水井底部形成淤泥后，造成堵塞。
进一步的，所述第一过滤筒采用钢板网制成，所述第二过滤筒采用无纺布制成。这样，钢板网本身采用钢板制作而成，上设网格状孔洞，所述孔洞能够对较大杂质进行过滤，而无纺布能够对较小杂质过滤。同时，钢板网在地下水较大时，还能够减缓水流速度，进而降低内滤筒所受水流冲击力。
进一步的，所述波纹管上相邻两个滤水孔之间的间距为50mm-100mm。这样，波纹管上滤水孔设置合理，不会对波纹管的强度造成较大影响，同时，所设置的滤水孔数量能够满足地下水水流的通过。
进一步的，所述波纹管外的过滤层为钢丝网，呈筒状。这样，钢丝网能够对波纹管强度有所提升，同时还具有过滤的效果。
进一步的，在钢筋笼顶端固定有两个吊环，两吊环处于钢筋笼的中心线上，所述钢筋笼通过一水平支撑穿过吊环后悬吊并固定在旋挖井内。这样，钢筋笼通过水平支撑立在旋挖井内，能够防止钢筋笼由于重力过大下沉。
进一步的，所述钢筋网片距旋挖井底部的距离为500-800mm。这样，可确保排水泵安装高度较高，避免排水泵泡在水内。
进一步的，在钢筋网片上、排水泵下还设有至少一层碎石层，所述碎石层为大颗粒碎石层和/或中颗粒碎石层和/或小颗粒碎石层。这样，设置上述碎石层后，能够再次对地下水过滤。
进一步的，所述防水翼环到防水板底部的间距为底板混凝土厚度的1/2。这样，能够更有效的避免混凝土岩降水井外壁返到底板之上。
进一步的，h中，预留施工空间内所补填的混凝土为微膨胀混凝土。这样，可确保后期填入的混凝土与前期的底板混凝土能较好的融合。
三、附图说明
.png)

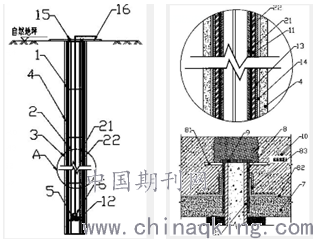

图1降水井的安装结构示意图；
图2为图1中A部放大结构示意图；
图3为实施例中封井结构示意图。
图中：滤水管1、钢筋笼11、钢筋网片12、第一过滤筒13、第二过滤筒14、吊环15、水平支撑16、内滤筒2、波纹管21、过滤层22、旋挖井3、滤料4、碎石层5、排水泵6、找平层7、钢管8、防水翼环81、防水板82、底板混凝土10。
