山东正泰工业设备安装有限公司 山东聊城 252000
摘要：本技术预先根据楼层标高，制作铝合金手持立杆，将立杆中间开孔加一条形水准泡，以确保测量时立杆处于竖直状态。并在立杆两端加铁块封堵，根据上下支座的尺寸对立杆两端及铁块进行开孔加工，再进行上下定位支座的安装。
关键词：模板；垂直度；测量
1 前 言
现代建筑迅速发展，竖向构件的垂直度是否达到国家规范数值的要求，严重影响着结构安全和工程质量，模板的垂直度是混凝土构件垂直度的基本保证，但现在建筑施工中，用于现浇模板加固的垂直度检测方法仍然是通过传统的线坠吊线，传统的检测方法，在使用中受条件所限，不便于控制，误差较大。特别是剪力墙模板垂直度的检测过程中，由于主次龙骨及支撑体系的搭设，行业中检测工具都无法靠近模板，模板垂直度的检测一直以来没有良好的方法。因此我公司组织技术人员进行研究、反复论证，经过多次现场实践、不断改进，逐渐形成了一套行之有效的施工方法，经过加工、提炼形成技术。
该技术经多个工程实践检验，运行稳定、安全可靠并可重复使用。其核心技术经临沂市科技局组织专家进行成果鉴定，达到了国内先进水平。通过在莒南尚城府邸13#-21#楼、汇隆澜庭1#2#3#4#楼及车库、联泰•中心城8#楼、23#楼的实践，质量得到很大提升，经济、社会效益显著，得到建设单位、公司的高度评价。其中莒南尚城府邸13#-21#楼工程获得了临沂市优质结构。
2 技术特点
2.1摒弃传统线坠吊线，利用激光垂线，减小外界环境对测量精确度的影响且垂直摆动构件能够使该装置检测时快速稳定。
2.2增加上下定位支座，方便靠近模板进行检测，操作简便，显著提高了施工效率。
2.3定位支座端部焊接圆形垫片，测量时能够较好的稳定该装置。
2.4 立杆上增加条形水准泡，保证检测时立杆处于竖直状态。
3 适用范围
本技术适用于各类高度小于5m的竖向构件模板垂直度的检测。
4 工艺原理
本技术预先根据楼层标高，制作铝合金手持立杆，将立杆中间开孔加一条形水准泡，以确保测量时立杆处于竖直状态。并在立杆两端加铁块封堵，根据上下支座的尺寸对立杆两端及铁块进行开孔加工，再进行上下定位支座的安装。上定位支座由垂直摆动构件、激光打线构件、圆形垫片组成，下定位支座由刻度尺、圆形垫片构成。上下定位支座与立杆连接完成后，经校验完成即可使用该装置测量模板垂直度：打开激光开关后，将上下定位支座靠紧模板，直接在下定位支座刻度尺上读取检测偏差。
5 施工工艺流程及操作要点
5.1施工工艺流程
绘制装置设计图→立杆的加工→在立杆上安装条形水准泡→下定位支座上刻度盘的加工→上下定位支座的安装→垂直摆动构件的加工→垂直摆动构件在上定位支座的安装→支座端部圆形垫片的焊接→装置的校验→检测模板垂直度→记录垂直度偏差。
5.2操作要点
5.2.1安装水准泡
根据图纸尺寸对立杆进行下料及在中间位置开孔，检查立杆下料尺寸及开孔位置合格后，将条形水准泡安装在立杆中间开孔位置。
5.2.2下定位支座刻度盘的加工
根据图纸尺寸对螺杆进行下料，检查合格后在螺杆上制作刻度盘作为下定位支座，加工完成后检查其精确度，确保精度后使用。
5.2.3上下定位支座的安装
将上下定位支座与立杆连接，连接时保证支座与立杆垂直。为保证支座的稳定性，需在立杆两端与支座连接处加方形铁块封堵。
5.2.4垂直摆动构件的加工
根据图纸尺寸对铁坠进行加工，检查合格后将铁坠与激光头进行组装，要求组装完成后铁坠自然垂下激光线能够保持竖直。然后将垂直摆动构件与铁坠用三棱柱形轴销连接，要求装置稳定后铁坠通过垂直摆动构件能够快速竖直。
5.2.5垂直摆动构件与上定位支座的安装
将垂直摆动构件与上定位支座连接，连接完成后将上下定位支座安装在立杆上，安装过程中在上定位支座处（垂直摆动壳与立杆间）增加一弹簧，方便垂直摆动壳沿上定位支座方向的调节。
5.2.6支座端部圆形垫片的焊接
将定位支座与端部圆形垫片进行焊接，要求焊接牢固、饱满，垫片与支座保持垂直。
5.2.7装置的校验
为确保检测的精确度，应定期对该装置进行校验，校验时用该装置测量已知垂直度的三点，通过比较分析确定该装置的精确度。
5.2.8模板垂直度的测量
1）上下定位支座靠紧模板
寻找合适位置，将装置上下支座靠紧模板，严禁在模板与上下定位支座垫片间出现空隙。
2）调整立杆
在装置上下定位支座靠紧模板的同时观察立杆上的条形水准泡，确保立杆稳定时条形水准泡居中。
3）读数
待装置红外线激光稳定后记录人员可在下定位支座上的刻度盘上直接读出模板垂直度偏差。
5.3劳动力组织
以莒南尚城府邸23#住宅楼为例，地下1层，地上11层，每层需检查的墙柱模板垂直度的构件个数为65个，所使用的劳动量如下表。
6 材料与设备
以莒南尚城府邸23#住宅楼工程为例，地下1层，地上11层，每层需检查的墙柱模板垂直度的构件个数为65个。具体使用材料及设备见下表：

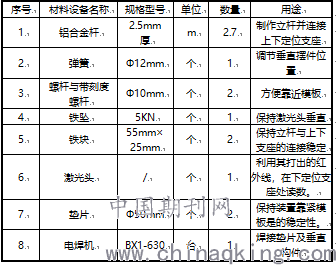

表6.1 主要材料、设备一览表
7 质量控制
7.1 质量控制标准
7.1.1《混凝土结构工程施工质量验收规范》GB50204-2015
7.1.2《建筑施工模板安全技术规范》JGJ162—2008
7.1.3《建筑工程施工质量验收统一标准》GB50300—2013
7.2质量保证措施
7.2.1装置的加工
为保证装置使用的稳定性，部分精细部件的加工交付加工厂家完成。经验收合格后方可签收使用。
7.2.2装置的使用
对检测人员进行定期培训与考核，加强人员管理，避免因人为造成装置破坏或用不当造成的误差。
7.2.3抽检数量
为保证施工质量，模板垂直度抽检率为100%。
8安全措施
8.1 结合工程的具体特点，组成安全生产管理网络，严格执行安全生产责任制，明确各级人员的安全职责，抓好工程的安全生产。
8.2施工前进行安全技术交底，在工人进场时进行三级安全教育。所有进入施工现场的工作人员均应做好安全防护措施。
8.3所有人员施工时必须正确佩戴安全帽、安全带等安全防护用品。
8.4电焊工等特种技术工人要持证上岗，现场焊接时应及时办理动火证，严格按照“四个一”进行操作，一个接火斗、一个灭火器、一桶消防水、一个监督员。
8.5按照《建筑施工安全检查标准》（JGJ59-2011）跟踪检查，发现隐患及时处理。
9 环保措施
9.1认真执行《中华人民共和国环境保护法》、《建筑施工现场环境与卫生标准》（JGJ 146-2013）
9.2成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方下发的有关环境保护的法律、法规。
9.3合理选择作业时间，避免夜间施工，并选用噪音较小的设备，在设备噪音源四周，采取防噪音措施，把噪音降低到国家允许范围内。
9.4工地操作地点和周转场地清洁整齐，及时洒水，避免扬尘。
10 总结
通过应用该施工技术，提高了企业在模板垂直度检测的施工水平，节约了施工成本。其中莒南尚城府邸13#-21#楼通过应用该技术，在各项综合达标检查中，剪力墙垂直度实测实量合格率达到95%，受到建设单位、监理单位和政府监督部门的一致好评，并获得了临沂市优质结构，树立了良好的企业形象，取得了良好的社会效益。
