刘大伟
1.东部原油储运有限公司华东管道设计研究院有限公司，江苏徐州，221008
[摘 要]Smart Plant 3D是面向数据、规则驱动的软件，是基于数据库基础上的一体化多专业集成布置数据库平台，极大简化了工程设计过程，有效使用并重复使用现有数据，结构、设备、管道建模都在此模块中完成。
【关键词】数据 平台 简化设计
1、建模软件情况分析
近年来，随着信息化、数字化技术的高速发展，化工设计行业已由单纯的二维绘图系统迈入了以网络技术、数据库技术、人工智能技术、现代管理技术等为基础的工厂协同三维模型设计阶段。Smart Plant 3D（以下简称 SP3D） 是 Smart Plant 系列软件的重要组成部分。Smart Plant 系列软件是一款基于数据库的设计软件，该软件以区域或系统划分工厂结构（WBS），统一按照设计院的设计规则及工作流程来进行设计，并可进行各模块之间的集成，便于设计信息的查询和管理，贯穿于设计、施工到运营等完整的工厂生命周期。以下主要从输油站场设计的角度， 介绍SP3D 软件在站场设计的应用情况。
2、设计应用
2.1、建立数据等级
在SPRD中主要是利用软件平台创建基于属性表的材料编码元件，而创建元件流程的主要涉及的方面包括如下内容：编码规则、对象参数、编码属性表、创建材料编码、几何尺寸、几何尺寸关系、创建唯一码等，材料编码规则是编码体系的核心（图1），规范了材料分类、属性定义、长、短描述，是建立合理有效材料编码库的基础。
.png)

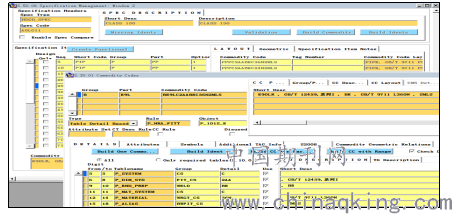

图1、在等级中筛选材料编码
2.2、三维建模

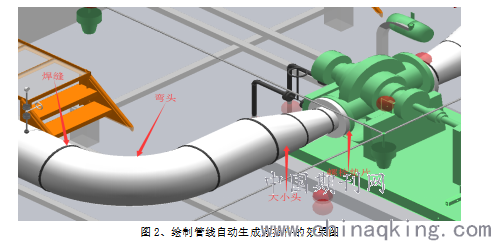

SP3D 中管道模型的建立首先需要充分理解管道的不同属性。在管道模型中，SP3D 将管道属性分为 Pipeline、Pipe Run、Pipe Features、Pipe Parts、Pipe Port、Pipe Path Leg 等，其中Pipeline、Pipe Run 和 Pipe Features 最为常用， Pipeline 是由一系列 Pipe Run 组成的整体，一个 Pipeline可以有若干个 Pipe Run。Pipeline 的命名一般为流程图中定义的管线号。在 Pipeline 状态下只可以查看 Pipeline 的属性或整体删除整个管线，不可以对管线或管段进行复制、修改或移动。在管道模块中采用自建的管道等级库建立SP3D模型中，利用pinpoint点、长度控制工具、角度控制工具等，建立管线、阀门，在数据库中自动调用弯头、三通等管件，完成工艺、消防、给排水等管线的布置工作（图2）。
.png)

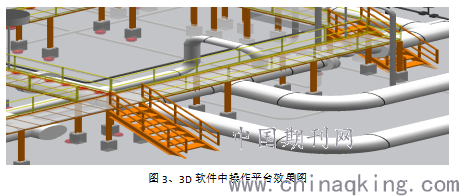

在结构模块通过构建梁柱、斜撑、楼板、钢梯、栏杆、墙体等完成泵棚、操作平台等的布置工作（图3），能从直观效果上判断操作平台大小、高度是否合适，是否与其他设备发生碰撞。
.png)
3、图纸的生成

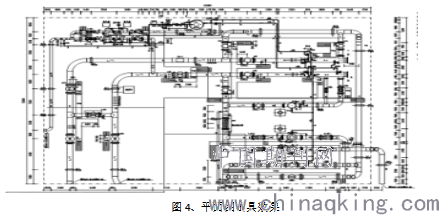

首先，建立一个所需内容的过滤器（Filter）；通过Space Management建立一个volumn，将图纸生成的边界确定；通过Drawing Console创建Create Drawing；在SmartSketch Drawing文件中放置Place View；将Place View与volumn通过Associate Objects to View关联起来；最后update即生成所需的图纸文件（图4），达到出图的目的。
.png)
3、结语
SP3D作为数字化设计集成的一部分，主要承担了3D布置设计，可实现多专业在同一个设计平台上进行3D协同设计，通过共同的设计平台，各专业间设计内容更加直观，提高了专业间资料互提的效率。完整的材料数据库，包括管道和非管道材料，在材料统计上更加规范、精确，有助于控制工程费用。但软件也存在局限性，针对配管设计专业很适用，但输油站场还包含很多建筑单体，还需要专业的BIM转件来设计更为好实现，距离全专业数字化还有部分工作需要完善。
参考文献
【1】、张硕 浅谈 Smart Plant3D软件在石油化工设计中的应用 工业.生产 2016.11 P32.41
