一、项目概况
某医院高层建筑启用于 2005年，占地面积约2010m2，建筑面积约25000m2 ，地上18层，地下2层，功能定位为内外科病房楼。建筑内共设有垂直电梯7台，其中4台为病床电梯且均启用于2005年。随着医院的不断发展，该建筑的运输能力已无法满足日常医疗工作的需求，所以拟将该建筑内的4台病床电梯在现有井道尺寸的基础上进行更新改造，提高单台电梯额定载重量，并对其中两台电梯的第二层增设电梯停靠站。
一、电梯拆除施工管理
图 1 展示了在该医院对单台电梯进行拆除时的施工流程图，下面将从施工前的准备以及电梯关键部件的拆除施工过程这两方面进行详细分析。
.png)

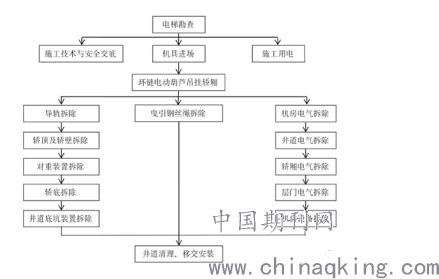

图1 电梯拆除施工流程图
（一）施工准备
施工前的准备工作主要有以下几个方面的内容：其一是实地勘察，即负责拆除工作的施工单位通过勘察的方式掌握需要拆除电梯的整体构造；其二是根据实际情况做好施工计划表的制定，尤其是在工期方面必须严格明确；其三是准备各种拆除施工所用的工具和设备，为施工队伍的正常工作提供保障；其四是在开始拆除工作之前需要对该电梯的运行实况进行检查，避免在拆除过程中发生安全事故。
（二）关键部件的拆除与施工技术
1.环链电动葫芦吊挂轿厢
在针对轿厢的拆除工作中通常采用无脚手架拆梯技术进行，该项拆除技术利用的不是脚手架而是移动平台，在电梯拆除中电梯轿厢就是现成的移动平台。实施前先将电梯轿厢开停至最高层保持检修状态，此时对应的对重装置处于井道内底坑位置，环链电动葫芦载重量的选取以电梯轿厢重量及电梯额定载重量作为参考依据，选取两台 3t 环链电动葫芦，一台电动葫芦一头固定于机房房顶承重大梁吊环，另一头连接4 根 13mm 钢丝绳固定于轿顶大梁。另一台电动葫芦一头固定于曳引机承重梁，另一头同样连接 4 根13mm 钢丝绳固定于轿顶大梁。确保环链电动葫芦可吊挂轿厢后，方可切断对重装置侧和轿厢侧的曳引钢丝绳，使整个轿厢脱离电梯曳引驱动系统。拆梯施工人员可通过环链电动葫芦的驱动力控制轿厢的上下移动，并在轿顶完成对井道内其余部件的拆除工作。
2.导轨拆除
导轨的作用在于支撑电梯的正常运转，没有导轨的电梯无法按照设定完成上下运动。在针对导轨的拆除中，最需要注意的一点是拆除顺序，经过长期的试验目前导轨拆除工作中最安全稳定的顺序是拆除导轨→导航井道运送→拆除导轨支架。
3.机房设备拆除
电梯机房设备由多个零部件组合而成，其拆除步骤以及难度显然是较大的，其中难度最大的拆除工作当属共联体承重梁的分离和设备的吊装清理。拆除施工队进行调研之后发现，该医院所需拆除电梯承重梁的实质是两根工字钢，而工字钢又与相邻无需拆除的电梯共用一个钢结构地板，这为拆除工作带来了更大的挑战，经过施工队的研究，最终决定以外露工字钢→混凝土台座→工字钢底座的顺序展开拆除工作，在完成拆除之后铺设钢板并架设工字钢底座，从而安全的拆除掉电梯。
二、电梯安装施工管理
图2展示了单台电梯安装施工流程图，下面将以该医院电梯安装为例，对施工前的准备和电梯关键部件的安装施工过程进行详细分析。
.png)

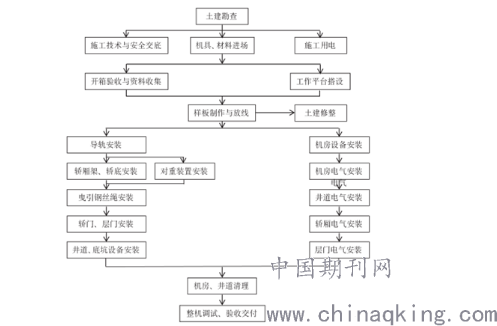

图2 电梯安装施工流程图
（一）施工准备
1.开箱验收
在开始施工前，需要对用于电梯安装的设备情况进行清点和检验。这个过程由专门的开箱验收小组进行，这个小组内的成员包含了设备制造、安装以及使用三个单位的员工，保证验收结果的真实可靠。开箱验收工作的实质是对电梯安装所需要的零部件数量、型号和规格进行查验，在保证数量充足的情况下杜绝假冒伪劣部件流入施工。
2.资料收集
在施工前，需要对电梯安装相关的资料进行收集。资料收集的内容不仅包括电梯个部件的出产合格证书和安装说明书，还包含在该医院假设电梯的施工平面图、该电梯的运行原理说明书以及使用维护说明书等，这些资料对于施工队进行电梯安装有些不可忽视的价值，在施工完成后相关工作人员还应将这些资料进行存档。
（二）关键部件的安装与施工技术
1.工作平台搭设
电梯安装施工的第一步是搭设工作平台，通过无脚手架施工的模式进行对重架的吊拉和机房铅垂线的吊放与调整。这个过程主要有四个步骤，首先，在上端站楼面门洞两侧与对面井道壁空洞间纵向平摆两根3000mm 钢质架管，并在两根架管上横向平放 3-4根架管及若干块竹制架板。其次，取一根足够承重的麻绳穿过机房房顶的吊环，与吊环捆扎牢固后将绳穿过轿厢曳引绳预留孔，再次，将绳头打个活结。最后，施工技工将安全带扣挂到麻绳上，踏着架管和架板用扣件将纵向和横向架管扣紧，并将纵向架管插入井道壁处楔实楔牢，将架板与架管捆扎牢固。
2.土建修整
在搭建好工作平台之后，施工队会根据供货商提供的数据进行土建修整，目前电梯安装施工中的土建修整主要是针对机房和井道这两个板块。针对机房的土建修整首先需要对其高宽深以及门窗通道等进行检查，在确定其符合安装标准的条件下进行施工所需孔洞的预留，为接下来的施工提供便利。针对井道的土建修整则需要对横截面尺寸、顶层高度、底坑深度、井道壁铅锤度、导轨架预留尺寸及层门洞等进行检查，在确定其满足施工要求的条件下才能开展下一步的施工流程。在针对该医院安装电梯的土建修整过程中有一个特殊之处，即甲方要求新增一个停靠站，因此还需要在第二层预设门洞，这一过程需要严格制定施工图纸，在此基础之上完成施工。
3.样板架制作与放线
土建修整完成后，施工队下一步工作是有关于样板架的制作和放线，样板架的设置数据与准备工作中收集的相关资料是脱不开联系的，样板架能否成功固定与轿厢两侧的导轨铺设有着很大联系，而导轨的铺设间距是根据轿厢的大小尺寸和位置来确定的。在确定样板架稳定固定后，施工队通常会选择使用20-22号的镀锌钢丝作为悬挂铅垂线，悬挂铅垂线的价值在于为各部件的放置和铺设做参考，确保施工过程中能准确安装至预设的位置，但铅垂线要做到上述功能在安装过程中需要注意两点，其一是铅丝必须拉直，其二是铅垂线必须用U形钉固定在样板架上，这样才能保证铅垂线的稳定性，使得整个施工不出偏差。
4.导轨安装
样板架和铅垂线预设完成之后，施工队下一步将进行导轨的安装。导轨的安装与拆卸相同，都必须严格遵守一定的顺序来施工，否则非常影响最终导轨的运行效果，也会给乘坐者带来不好的适应体验，目前施工队最常用的导轨安装顺序为安装导轨支架→安装导轨→调整导轨。
5.轿厢安装
导轨安装完毕之后，施工队才会对整个电梯的主体部分即轿厢进行安装，目前的电梯轿厢通常由轿厢架和轿厢体两部分组成，其中轿厢架承担的主要责任是承重，而轿厢体才是整个电梯可视的那部分，这两者虽然结构和功能都互不相同，但在整个电梯的运行中，两者是相辅相成的关系。施工队在安装轿厢时同样采用无脚手架技术展开施工，通常只要在井道底部将轿厢各部件组装起来就能形成一个可依托的移动平台，该平台也恰好是支撑施工队完成井道内剩余部件安装的工具。总的来说，施工队在安装轿厢的过程中通常根据安装下梁→安装立梁→安装轿厢底→安装上梁→安装安全钳→安装导轨的流程展开工作。
结 语
总而言之，本文以某家医院的电梯拆卸和安装为实例，详细阐述了施工流程和注意事项，并从中总结出一套适用于医院需求的电梯改造模式，该模式和传统模式各有优劣，虽然已经可以用于医院电梯施工中，但仍有待进一步的研究完善。
