杨志鸣
广东省特种设备检测研究院顺德检测院 广东顺德 528300
摘要： 随着城市建设的不断发展，高层建筑已经成为现代城市的代表和象征。电梯作为楼宇垂直交通工具，在高层建筑中必不可少，其重要性、安全性不言而喻。电梯的制动器既是工作装置也是安全装置，电梯中大部分的运行控制和安全保护，最终都要依靠制动器的动作使电梯制停，若制动器的制动臂或压缩弹簧失效、制动机构有卡阻现象或者其控制系统发生电气粘连，就会造成电梯冲顶、蹲底等事故。本文以实际案例为基础主要探讨一起因鼓式制动器铁芯卡阻导致电梯冲顶的案例，并针对现象分析成因提出相应防范措施。
关键词：曳引驱动电梯；鼓式制动器；制动铁芯
一、安全隐患情况
近期，辖区内某单位的一台曳引驱动乘客电梯（型号：GPS-Ⅱ；额定载重量：1000kg；额定速度：1.75m/s；制造日期：2001年12月），发生了一起电梯冲顶的故障事件。在对该电梯故障情况了解后发现，该电梯在运行过程中，正常行至一楼零速平层后，在准备开门前突然失控，出现空载向上冲顶的严重故障。该隐患不符合《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（TSG T7001-2009） 第2.7（4）制动器动作情况。
二、问题原因及风险分析
(一)问题原因
现场发现该电梯使用的是异步主机，没有上行超速保护装置，制动器型式为鼓式制动器，并为单铁芯、双制动臂结构立式制动器（如图1结构），其制动器结构不符合《电梯制造与安装安全规范》（GB 7588-2003） 第12.4.2.1所有参与向制动轮或盘施加制动力的制动器机械部件应分两组装设。

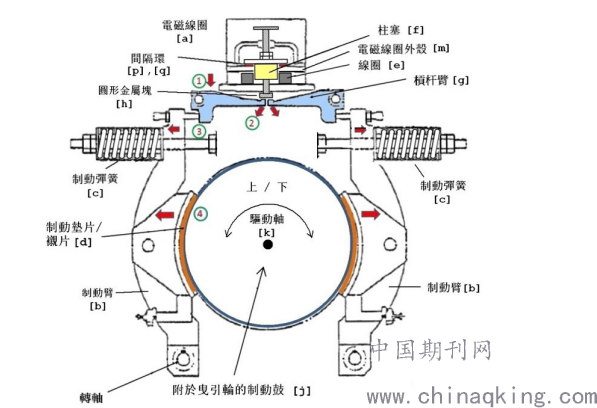

图1 鼓式制动器结构图
现场对该电梯进行了绝缘、开关门、上行制动等试验，结果排除因为门锁短接、门锁接触器卡阻粘连、制动力不足等情况引起该故障的可能，后对制动器进行拆解并结合制动器的动作原理分析发现造成电梯失控冲顶的原因为：
一方面电梯长期服役，使用年限较长，制动器老化，两边制动杆定位销轴锈蚀，两边动作灵活度不一，但都出现了较严重的衰退，造成弹簧张力传递到制动杆的向上推动力减少。另一方面，制动器欠缺维护保养，内部铁芯柱塞长期未做润滑、清理及检查。由于制动器为立式结构，动铁芯具有一定的向下重力，与此同时，铁芯与线圈孔紧密接触相互摩擦，在铁芯出现局部氧化，润滑油脂减少，润滑部位不均匀的情况下，铁芯与线圈孔的四周产生的摩擦系数增加。在两个力“此消彼长”的情况下，当制动杆向上的推力不能克服铁芯重力和铁芯与线圈孔的静摩擦力时，制动器不能合闸，造成电梯停梯时制动力不足，制动失效，进而发生电梯冲顶故障。现场制动器铁芯情况如下图2所示。
.png)

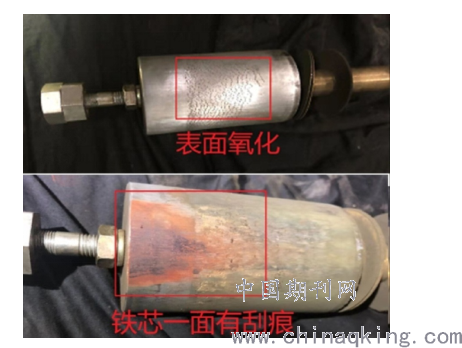

图2 制动器铁芯情况
(二)风险分析
电梯制动器是电梯安全运行的最重要保障，制动器性能失效将导致电梯失速 “坠梯”或上行溜梯，其安全风险极高，容易造成人员伤亡的安全事故。同时，该电梯本次故障具有偶然性，发现隐患的难度大，安全风险很高。
三、防范措施
（一）使用单位加强日常巡查制度的落实，加强检查电梯制动器的工作状况，发现问题应及时进行上报。对于该故障电梯应更换制动器，并依照安全技术规范办理相关手续。对于该型号的电梯制动器，使用单位应加强监护使用，发现类似问题应及时解决。
（二）维保单位协助使用单位完善该类型电梯的安全技术档案包括设计图纸、制动器维护保养要领等；在维护保养和检查中，需严格按照TSG T5002—2017《电梯维护保养规则》的规定进行，及时排查隐患。
（三）维保单位应及时按照维保需求进行维保，并对同单位其它同型号的电梯制动器开展维保检查工作。
结束语
本文以实际案例为基础主要探讨因鼓式制动器铁芯卡阻造成电梯冲顶的危害，我们应该要深刻认识到制动器在电梯的安全运行过程中所起的重要作用和意义，在掌握其结构和工作原理的基础上实施对电梯制动器的全面检验检测，逐步更新不符合标准规范的配置，确保电梯在运行中不留任何安全隐患。
参考文献
[1] GB 7588-2003 《电梯制造安装与安全规范》（含第1号修改单）
[2]TSG T7001-2009《电梯监督检验和定期检验规则-曳引与强制驱动电梯》（含第1、2、3号修改单）
[3]电梯制动器失效原因分析与策略探究[J].孙辉.中国设备工程.2018年10期
