李东文 郑冉 梁雪翊 巫金 吴青山
（ 西安工商学院 陕西 西安 710032 ）
摘要：本产品为需要疏花疏果的农户们提供了一种新型疏花疏果剪。它在传统剪刀上增加了用来保护预留花朵的护套，将四五次修剪合并为一次，实现高效率修剪工作，大大减少了劳动力，从而大规模提高了农业方面的劳动效率。具有广泛的市场应用前景。
关键词：疏花疏果剪；护套；高效
Flower and fruit thinning scissors
LI-Dongwen Liang-Xueyi Zheng-Ran WU-Qingshan
Abstract: This product provides a new type of flower and fruit thinning scissors for farmers who need to thin flowers and fruits. It adds a sheath for protecting the reserved flowers to the traditional scissors, combines four or five pruning times into one, realizes high-efficiency pruning work, greatly reduces the labor force, and improves the labor efficiency in agriculture on a large scale. And has wide market application prospect.
Key words: Flower and fruit thinning scissors; Sheath; Efficient
1.前言：
果品行业的发展前景是巨大的，但与此同时果品行业的竞争也是异常激烈的，对于果农而言，提高优质果率在这场竞争中就显得尤为重要了。古人云：“一树花半树果，半树花一树果”。疏花疏果，剪掉多余的花果，节约养分，减少养分竞争，这在控制坐果数量，使树体合理负载，调节果树结果大小年和提高果实品质中，是一项尤为重要的措施。
众所周知，大多数果树开的花都远远多于最后结成的果实。这其中需要人工干预正确疏花疏果。目前果农主要是靠原始单一的手掐和普通剪疏剪，一序花纯手工得用4-5次完成。相对几百颗果树或十几亩的果园，无庞大人工投入很难在最佳期限内完成该工作。劳动强度大，用工人数多；工作效率低，费时费力；不能保证在最佳工期内完成，繁果品质不高等都是果农面临的难题。因此，传统的疏法就急需改进和提升。
在这种情况下，我团队经过研究，并结合农户们在实际应用中提出的意见与建议，我们对产品进行改进，最终研制出这款新型疏花疏果剪初级产品，并且本产品已经申请并获得专利（201921943739.0）。本产品在传统剪刀上进行改装，使得每一序花只需操作一次便可以剪掉所有多余的花果，实现高效率修剪工作，大大减少了劳动力，从而大规模提高了农业方面的劳动效率。经调查发现，本产品受到需疏花疏果农户们的强烈喜爱。
在初级产品上进行研发。将初级产品中的手柄部分取消并安装电机，使动力来源由电机提供，就可使其成为电动新型疏花蔬果剪。
2.结构设计及应力分析:
1.1结构建模：

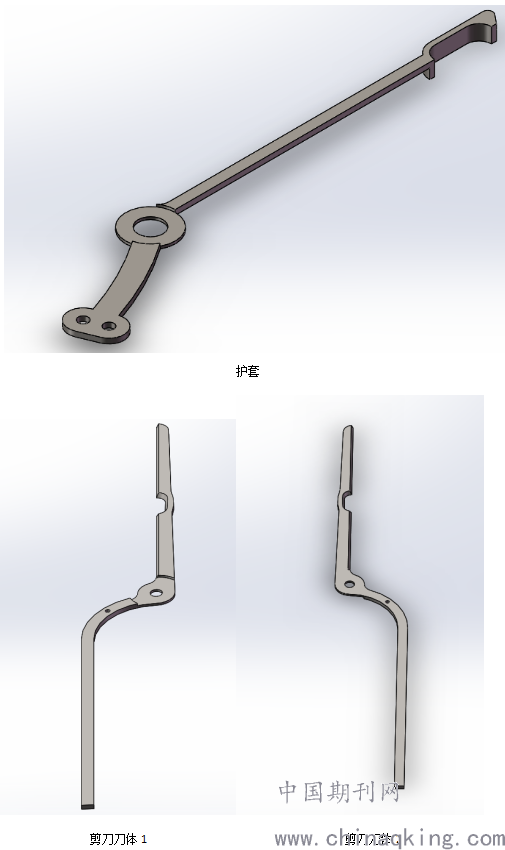

本产品主要由剪刀本体、剪刀护套、剪刀套筒、弹簧及固定螺钉5部分构成。
1、固定螺钉，作用为固定剪刀本体并作为剪刀的活动支点。
2、护套，作用为保护预留的花果和给预留的花果授粉。
3、本体，作用为剪掉多余的花果。（剪刀）
4、套筒，作用为使操作更为舒适。
5、弹簧，作用为使剪刀恢复初始状态。
.png)
.png)

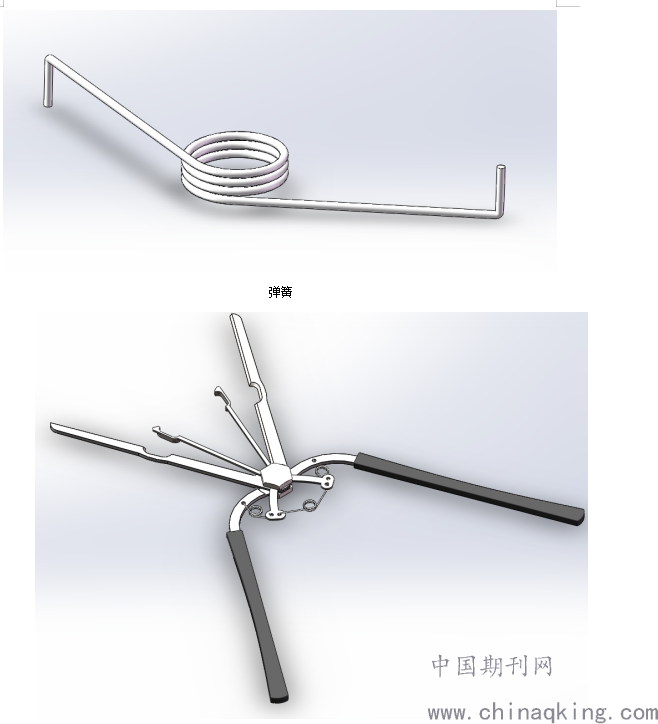

装配图
1.2系统参数：
护套的材料选用304不锈钢（抗拉强度σb (mpa)≥520 条件屈服强度 σ0.2 (mpa)≥205 伸长率 δ5 (%)≥40 断面收缩率 ψ (%)≥60 硬度：≤187hb;≤90hrb;≤200hv 密度（20℃，kg/dm2）：7.93 熔点（℃）：1398~1454），在机械设计中只有安全系数k≥1的设计才可以被接受，一般认为控制在2~4之间的设计最为合理，而且设计中最大等效应力要小于材料的屈服强度，各个方向的变形量要控制在5mm以内[5, 6]。

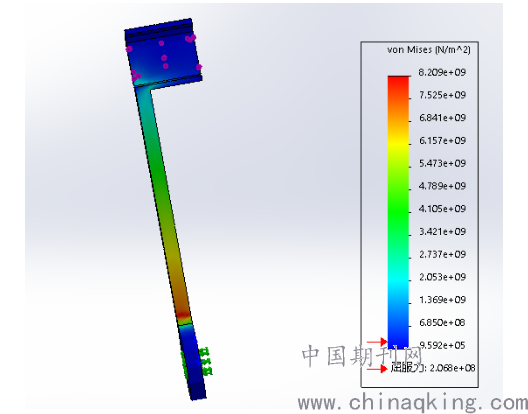

1.3应力结果分析：
.png)
利用以上参数，对护套进行应力分析，可知，最大形变量在合理范围内，材料合格。
3.使用方法:
.png)

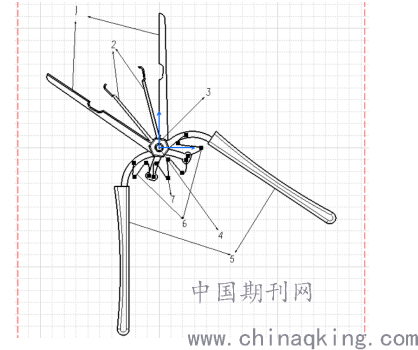

图1—结构图
第一部分：
工作过程：通过挤压两个手柄，给弹簧压力，由于护套之间的弹簧弹力小于其他两个弹簧弹力，所以护套会先闭合，随后两手柄挤压，通过螺钉连接将剪刀刃闭合。
第二部分：
如图1—结构图所示本产品在普通剪刀的基础上增加了护套（2），并将原有的一根弹簧变成了3根弹簧。
在运作过程中，护套（2）处的弹簧2（7）先被压缩，护套绕螺钉（3）旋转并闭合，随后刀（1）体处的弹簧1（6）被压缩，刀体绕螺钉旋转并闭合。松手后剪刀恢复初始状态。
第三部分：
本产品使用时，先将护套（2）套在保护所留的花果上，其余的花果留在护套和刀刃之间，在人工按压套筒（5）时，因为弹簧1（6）和弹簧2（7）的弹力不同，护套（2）先闭合，保护所留的花果，继而刀体（1）部分闭合，将多余的花果剪掉。松开后剪体恢复初始状态，此时剪花剪果过程完成。
适用范围：爪形花果的疏剪，如苹果树，梨树，李子树，猕猴树等。
4.结论
当前，虽然我国水果产业已取得长足发展，但仍面临种种问题。在科技兴农的新时代，新技术对提高农民生产效益的作用越来越大。而这款新型疏花疏果剪就在很大程度上顺应了时代的发展，满足了果农的需求。
本产品具有传统产品不具有的优势，解决了劳动强度大，用工人数多，工作效率低，费时费力的问题，将农民从重复、枯燥、繁重的劳动中解脱了出来；而且也解决了传统方法不能保证在最佳工期内完成，繁果品质不高的问题，大大提高了果品质量，有利于增加农民收益。应用前景广泛。
