摘要：随着石油勘探开发的进一步深入，固井质量的好坏影响着油气后期的开发成本，因此，利用SBT水泥胶结测井评价固井质量的好坏及扇区水泥胶结的颜色深浅，对气层含气性进行进一步验证，从而确定试气储层，由于固井质量受岩性、物性等的影响，此方法应用时要多方分析原因，适当利用。
关键词：SBT扇区水泥胶结；固井；试气
1SBT仪器原理的介绍与解释标准
1.1 仪器原理
SBT扇区水泥胶结测井仪是在声波变密度测井仪的基础上发展起来的一代径向固井质量评价测井仪器，它能沿着套管整个圆周纵向、横向测量水泥胶结质量；SBT仪器有一个声波发射探头，有3ft、5ft两种接收探头，扇区八个声波发射探头距离2ft的声波接收探头组中有八个接收探头分布在水平面上360度范围内，发射声脉冲，八个接收探头和3英尺源距接收器一样只接收波列中首波的幅度，根据这八个扇区的声幅可做出套管外水泥分布的剖面图，并可计算八个扇区中的平均声幅、最大声幅、最小声幅。
1.2定性解释
①自由套管：在测井资料上显示SBT胶结图为白色；变密度为直线型套管波，有人字纹，最大、最小、平均声幅数值较高且比较稳定，只在节箍处有所降低。
②第一、二界面胶结好（即套管与水泥、水泥与地层胶结都好）：在测井资料上显示声幅曲线幅度低，随深度有变化；变密度记录的套管波弱或缺失，而地层波较强，呈现清晰的黑白相间的波状条带；SBT胶结图呈黑色显示。
③局部胶结：在测井资料上特征为声幅曲线幅度略低于自由套管幅度值，即幅度值较高，且不稳定；变密度（VDL）显示的套管波比自由套管时显示的弱，能显示出一些地层波信息；SBT胶结图无水泥胶结处呈白色。
1.3 定量解释

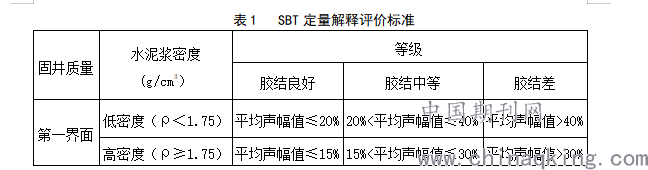

SBT测井第一界面定量解释标准见表1。
.png)
2特征分析
含气储层：通常情况下，变密度上显示地层波较清晰，3英尺声幅值较低，反应第一二界面胶结好，SBT胶结图上显示为黑色，可是对应气层段往往却显示有深灰色、中灰色；在个别含气的储层，气层顶底固井质量反应第一、二界面胶结好，但在层间第一、二界面胶结略差。
原因分析：气层扩散系数较大，加上气侵作用对水泥浆密度的影响，导致固井质量评价略差。
3实例分析

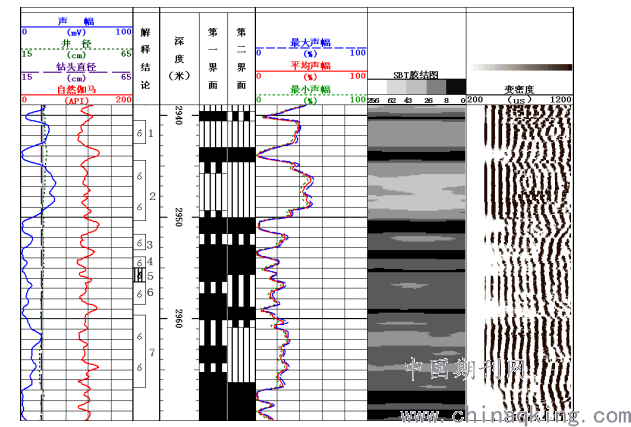

图1 A1井固井质量测井图
图1为A1井含气储层的固井质量测井图，1-4号层变密度上显示清晰地层波，平均声幅值较低小于15%，八扇区以黑色为主，但在气层上个别层段显示为深灰色；收集到1-3号层的投产数据，日产34.0万方高产工业气流。分析认为，在需要对裸眼井测井解释为含气层级别以上的层位进行试油测试时，可选择固井质量SBT胶结图上显示略差的井段，固井质量略差，说明含气性较高。

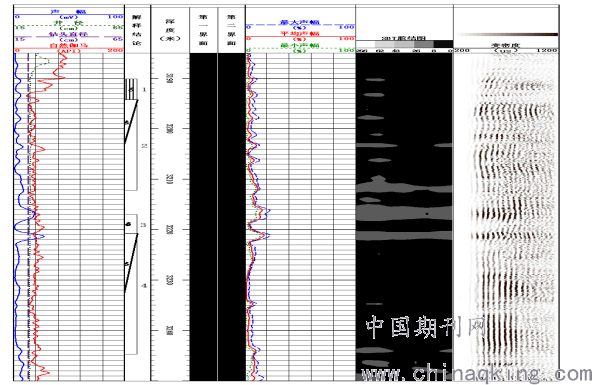

图2 A2井固井质量测井图
图2为A2井固井质量测井图，1-7#平均声幅值较低，大多小于15%，变密度显示强的地层波，八扇区以深灰色为主，局部呈黑色和中灰色，故第一界面以胶结好为主，局部胶结中等；第二界面均以胶结好为主，局部胶结中等和胶结差。但层间第一、二界面均胶结好，其中2、6、7号层计算的含气饱和度比其余4层较高，对应的2、7号层的固井质量稍差，且SBT扇区显示有深灰色、中灰色，如若试气，可选择此两层进行测试。
4结论与建议
(1)通常情况下，气层的固井质量第一、二界面均较好的情况下，变密度胶结图上显示有深灰色时，气层含气量级别较高；
(2)在固井质量稍差的情况下，气层的第一、二界面胶结情况较差，可选择SBT扇区颜色较浅的井段进行试气投产。
参考文献
[1] 夏竹君，等. SBT扇区水泥胶结测井仪在中原油田的应用[J].天然气技术，2007年4月
