电子设备元器件储备策略分析

发表时间：2021/3/16 来源：《中国科技信息》2021年1月作者：邹蕊刘世华黄轶华周长明

[导读] 电子元器件作为电子设备的重要组成部分，其持续供应保障是产品生产、使用、维护的重要因素。本文通过对电子设备元器件储备现状和电子元器件贮存期分析，以电子元器件失效率为基础给出电子设备的元器件储备策略。

江西南昌航空工业洪都邹蕊刘世华黄轶华周长明 330024

摘要：电子元器件作为电子设备的重要组成部分，其持续供应保障是产品生产、使用、维护的重要因素。本文通过对电子设备元器件储备现状和电子元器件贮存期分析，以电子元器件失效率为基础给出电子设备的元器件储备策略。
关键词：电子元器件；贮存期；失效率；储备策略
        1.引言
        2020年受疫情影响，电子产品产业链影响较大，元器件的供货周期大大加长，国产元器件的供货周期普遍由2周延长至3个月，进口元器件的供货普遍由3个月延长至6个月，同时由于国外疫情的持续发酵，致使有的企业大量囤货，有的企业买不到产品，影响后续设备的生产和维护。
        2.电子元器件储备现状
        目前，元器件控制与管理的通用规范或标准中未对元器件储备需求制定相关要求，一般元器件使用单位采取按需采购的策略。但由于元器件更新换代较快，若储备量不足，会影响产品生产或导致设备故障时无件可换；若储备量超过实际需求，又会导致资源浪费。
        3.电子元器件有效贮存期分析
        根据GJB/Z 123-1999《宇航用电子元器件有效贮存期及超期复验指南》，电子元器件的有效贮存期一般为3～5年，继续有效期一般为2年。
        3.1贮存期的计算
        a.元器件上打印的生产日期(或星期)代码(号)，凡仅有年月而无日期的均按该月15 日计算(如果为星期代号，则按星期四的日期计算)；
        b.按产品合格证上的检验日期计算；
        c.按包装容器上的包装日期提前一个月计算；
        d.按元器件到货日期提前两个月计算。
        从贮存起始日期至预定装机日期之间的时间为元器件的贮存期。
        3.2超期复验的分类
        元器件的超期复验按超过有效贮存期的时间分为A、B、C 三类：
        a.贮存期已超过有效贮存期，但未超过1.3 倍的为A 类；
        b.贮存期已超过有效贮存期1.3 倍，但未超过1.7 倍的为B 类；
        c.贮存期已超过有效贮存期1.7 倍，但未超过2.0 倍的为C 类。
        3.4元器件的基本有效贮存期
        以机电元件基本有效贮存期为例，其密封继电器和微电机基本有限贮存期为20～30个月，电连接器基本有限贮存期为24～36个月。
        3.5元器件的贮存质量系数
        根据元器件的质量等级及相应的质量保证要求确定元器件的贮存质量系数CSQ。具体为：按国家军用标准进行质量认证，已列入合格产品目录的元器件取1.5；按国家军用标准进行质量控制，但未列入合格产品目录的元器件或按“七专”技术条件及宇航用户补充技术协议组织生产的元器件取1.25；按国家标准进行质量控制的元器件或按七专”技术协议、技术条件组织生产的元器件取1；按其他标准进行质量控制或质量控制情况不明的元器件取0.75。
         3.6元器件有效贮存期的计算
         元器件的有效贮存期tVS 按公式1 计算。

        3.7元器件的继续有效期
        超过有效贮存期的元器件，经超期复验合格后，在不低于原贮存环境条件下存放，部分类别元器件的继续有效期如非密封片式半导体器件为3个月，其他形式封装的半导体器件为6～18个月，固体钽电容器、电连接器和密封石英谐振器为12～30个月。
        4.电子设备元器件储备策略
        根据产品投产情况，制定储备策略时主要应考虑元器件失效率，其元器件储备量按公式（2）计算。
Q=S*D*λ                               （2）
式中：Q：元器件储备量；S：设备数量；
D：单个设备元器件总数量；λ：元器件失效率。

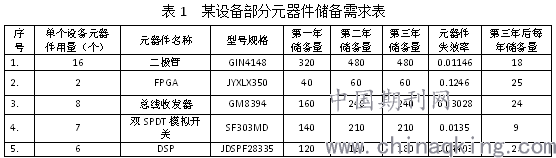

以某产品为例，计划第一年投产20台，第二年投产30台，第三年投产30台，并根据电子元器件贮存情况进行滚动储备，电子元器件失效率按GJB/Z 299C《电子设备可靠性预计手册》进行计算，部分元器件的储备需求如表1,同时生产单位应根据电子元器件贮存超期情况进行滚动储备。

5结论
电子元器件作为电子设备的重要组成部分，是影响制约产品性能指标和质量效能的关键因素，在制定采购计划时，应充分考虑电子元器件的贮存期限和需求量，满足元器件持续供应能力。
参考文献
[1]GJB/Z 123-1999宇航用电子元器件有效贮存期及超期复验指南 [S]。
[2]GJB/Z 299C-2006 电子设备可靠性预计手册[S]。
