普光气田饱和度测井优化解释方法研究

发表时间：2021/3/16 来源：《中国科技信息》2021年1月作者：刘艳华

[导读] 普光气田储集层集中在碳酸盐地层，为白云岩储层，属于构造—岩性复合型大型气藏，缝洞普遍发育且非均质性强。我们以往的PNN饱和度解释方法研究多是建立在含油气泥质砂岩解释模型上，并且有成熟的配套的解释技术，但泥质砂岩的解释技术并不完全适用于碳酸盐地层。本文重点研究普光气田饱和度测井优化解释方法。

河南濮阳中原石油工程有限公司地球物理测井公司刘艳华 457001

摘要: 普光气田储集层集中在碳酸盐地层，为白云岩储层，属于构造—岩性复合型大型气藏，缝洞普遍发育且非均质性强。我们以往的PNN饱和度解释方法研究多是建立在含油气泥质砂岩解释模型上，并且有成熟的配套的解释技术，但泥质砂岩的解释技术并不完全适用于碳酸盐地层。本文重点研究普光气田饱和度测井优化解释方法。
关键词: 碳酸盐地层俘获截面优选参数
        引言
        随着普光气田的不断开发，气井的水侵现象突显，因此评价储层含水饱和度，明确气藏水侵层位已成为目前普光气田动态监测的首要任务。普光气田储集层集中在碳酸盐地层，属于构造—岩性复合型大型气藏，缝洞普遍发育且非均质性强。我们以往的PNN饱和度解释方法研究多是建立在含油气泥质砂岩解释模型上，并且有成熟的配套的解释技术，泥质砂岩的解释技术并不完全适用于碳酸盐地层，给我们的解释工作带来了很大困难。
        1.普光气田的地质特征及水淹机理分析
        地质特征：普光气田储集层主要含气层段为下三统飞仙关组飞一-三段及上三叠统长兴组上部，均为白云岩储层，属于构造- 岩性复合型大型气藏，缝洞普遍发育且非均质性强，气藏埋藏深度较大。
        水淹机理：普光气田整体发育底水，局部地区水体能量活跃。地层水的水淹机理有以下三种情况：（1）储集层类型以孔隙（洞）型为主的气井大多表现出无水采气期长、水气比上升慢的生产特征。（2）储集层类型为裂缝-孔隙型和裂缝型的气井见水时间及产水规模主要受裂缝系统发育程度及连通状况的影响。（3）缝洞型储集层的气井常钻遇大尺度的裂缝和溶洞，地层水极易沿缝洞快速窜入井底，产水量非常大且上升迅速。
        2.PNN饱和度解释原理和俘获截面曲线标准化方法研究
        2.1PNN饱和度解释原理
        PNN测井资料采用地层体积模型建立的定量解释模型，利用PNN测井现场采集的数据，进行气、水分布的定性和定量解释。

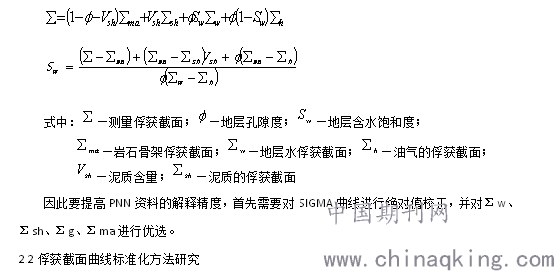

        对于含油气泥质岩石，根据体积模型有：

2.2俘获截面曲线标准化方法研究

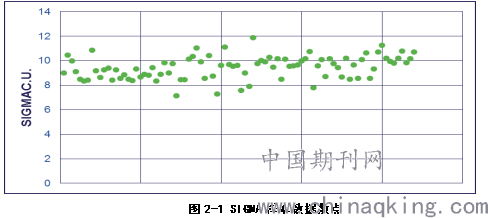

由于中子管的产额、探测器性能、井筒环境等因素都会导致Σ绝对值出现偏差，需对SIGMA曲线数值进行校正（标准化）。在碳酸盐地层中很难找到纯泥岩的井段，因此我们分别选取三口井岩性纯且泥质含量低的地层进行对比分析。样本数据只选取POR≤0.1%，4%≤Vsh≤5%的井段做对比分析。由散点图可看出，数据相关性较好，见图2-1。

        选取有效数据点4组，进行均值计算，分析认为，在 POR≤0.1%，4%≤Vsh≤5%情况下，SIGMA数值主要集中在8.2—9.04c.u.左右，符合6.8-13.4的理论区间。若后续有足够的样本数据进行补充，该值的误差范围将会进一步缩小。
        2.3 饱和度计算关键参数优选
        2.3.1Σsh值的确定

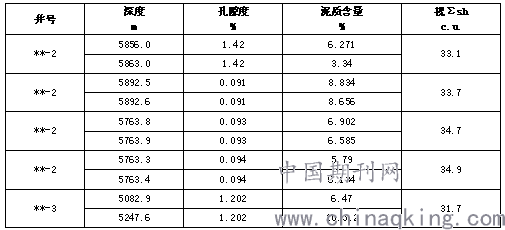

        首先，排除岩性复杂的层段，选取孔隙度相同的数据点，假定对于岩性较纯，孔隙度相近的层段，SIGMA曲线数值的变化仅因泥质含量的不同而引起，因此我们用公式视Σsh≈△Σ/△Vsh近似推算出视Σsh，计算结果见下表：推算出的视Σsh数值约为33.8c.u.，符合泥岩的俘获截面的理论区间（14-40c.u.）。

2.3.2Σma值的确定

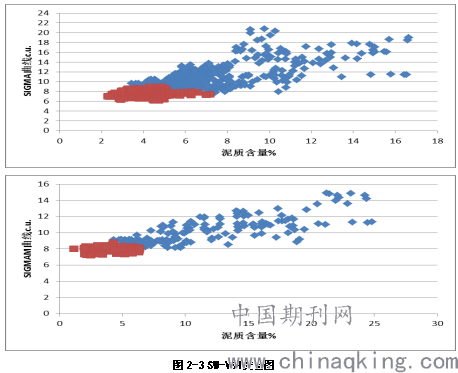

我们在所测试的2口井中选取测试井段内非储层段的VSH和SIGMA曲线测量值进行交会分析，如图2-3所示：

由上图可以明显看出，泥质含量渐小时，SIGMA数值趋于稳定，当泥质含量为零时，即骨架数值在7.9c.u.左右。
2.4模拟俘获截面基准线
根据取得的参数优化结果，结合裸眼井含水饱和度，运用公式

计算一条裸眼井条件下的SIGMA曲线，我们将它视为该井未见水时的SIGMA基线。以便对生产测井测得的SIGMA曲线进行校正和对比分析，直观定性解释水侵层位。
        3、结论及建议
        （1）在 POR≤0.1%，4%≤Vsh≤5%情况下，SIGMA绝对值约为8.2—9.04左右，为今后该区块SIGMA曲线绝对值校正提供依据。
        （2）排除岩性复杂的层段，用公式视Σsh≈△Σ/△Vsh近似推算出视Σsh，求得碳酸盐地层的视Σsh约为33.8c.u.。
        （3）对测试井段内非储层段进行VSH—SIGMA交会分析发现，当泥质含量为零时，骨架数值在7.9c.u.左右。
参考文献
[1]王友春 PNN测井解释的影响因素分析及其应用[J].石油管材与工具，2017，3（4）：85-89.
[2]强文明，谭海芳，秦昌伟，等.普光气田碳酸盐岩储层测井解释方法[J].内蒙古石油化工，2012，11:134-127.
