基于IPR曲线的油井工况优化软件的研制与应用

发表时间：2021/3/16 来源：《中国科技信息》2021年2月作者：谭祥军侯敏孙伟李虎赵培杰

[导读] 针对低渗油藏低产低液井多，油井供液不足，干磨严重等问题，编制了一种工况优化软件，结合必要的参数，根据Vogel方程绘制IPR曲线，预测不同流压下的油井产量。通过设计合理沉没度，根据供排平衡原理，计算抽油机合理冲次，并通过变频技术调参，协调供排关系，从而延长油井检泵周期。

山东东营中国石化胜利油田分公司河口采油厂谭祥军侯敏孙伟李虎赵培杰 257200

摘要：针对低渗油藏低产低液井多，油井供液不足，干磨严重等问题，编制了一种工况优化软件，结合必要的参数，根据Vogel方程绘制IPR曲线，预测不同流压下的油井产量。通过设计合理沉没度，根据供排平衡原理，计算抽油机合理冲次，并通过变频技术调参，协调供排关系，从而延长油井检泵周期。
关键词：IPR曲线；工况优化；供排平衡；软件研制
        低渗透油藏供液能力差，油井普遍存在低产低液现象[1]。当油井工况不合理，泵的排量大于地层渗流流入井筒的流体流量时，会导致系统效率低，干磨严重等问题[2]。针对以上问题，从供排平衡原理出发，设计合理沉没度，并依据Vogel方程预测不同井底流压下的油井产量，通过泵的排量计算抽油机合理冲次，达到协调供排关系的目的，从而提高系统效率并延长油井检泵周期，对于提高油田开发经济效益具有重要意义[3]。
        1.供排平衡模型的建立

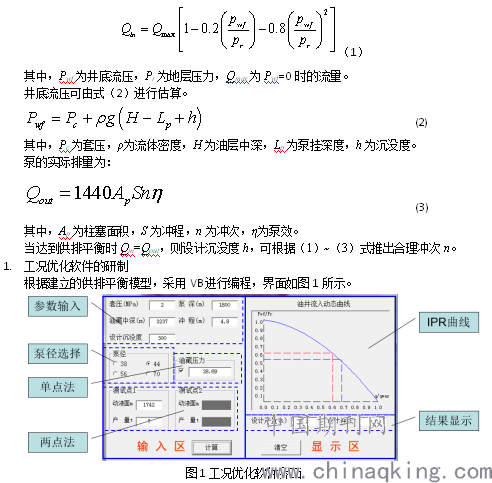

       地层渗流入井筒的液量为Q_in，泵的实际排量为Q_out，假设地层渗流符合Vogel方程，则流入井筒的液量为[4]

        软件左侧为输入区，右侧为结果显示区。输入相关参数，选择对应泵径，已知油藏测压数据时，采用一个测试点数据即可计算IPR曲线，油藏压力未知时可采用两点法进行计算[5]。计算结果显示在右侧显示区内。
        3.应用实例及效果分析
        以某井为例，该井油藏中深3237m，泵深1800m，套压2MPa，油藏压力28.69MPa，泵径44mm，冲程4.8m，设计沉没度300m。

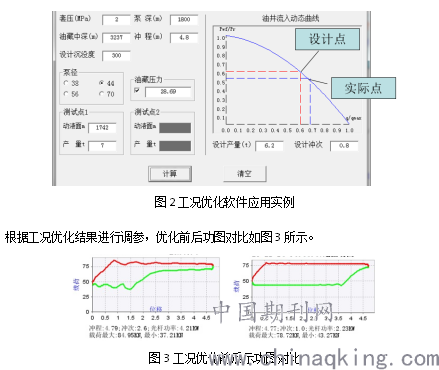

        采用单点法进行计算，计算结果如图2所示。

        由工况优化前后示功图对比可以看出，调参后油井工况明显改善，泵的充满程度增加，功图变饱满，泵效得到提高。
        4.结论
        针对低渗油藏低产低效的问题，根据供排平衡原理，在IPR曲线的基础上，编制了油井工况优化软件。根据优化结果进行调参，可有效的提高抽油机系统效率，并延长检泵周期，对油田降低成本和提高经济效益具有重要意义。
参考文献：
[1]李道品. 低渗透油田高效开发决策论 [M].北京：石油工业出版社，2003：3~4.
[2]闵琪，金贵孝，荣春龙. 低渗透油气田研究与实践[M].北京：石油工业出版社，1998：114.
[3]韩二涛，黄伟，甘庆明，等. 低渗透油田抽油机井系统效率及评价指标 [J]. 石油矿场机械，2012(8)：42~243.
[4]周代余，梁政. 低效油井合理间歇抽油制度设计方法研究[J]. 钻采工艺，2003,26（1）：46~49.
[5]张琪. 采油工程原理与设计 [M]. 东营：石油大学出版社，2006:7~11.
