朱圣群，林斌，吴林峰
国网浙江省电力有限公司检修分公司，浙江杭州 31000
摘要：详细阐述了一起由于特高压直流调试引起负荷变化，造成某特高压变电站甲线双重化配置的其中一套远方跳闸及过电压发出启动与复归的报文，分析给出了情况出现的原因，分析突变量启动算法上的优劣性，针对特高压不同厂家的保护在相同负荷变化条件下出现不同的保护装置动作行为的异常情况进行了分析并针对可能出现的问题给出了相应建议措施。
关键词：特高压，微机保护，突变量启动
中图分类号：TM4 文献标示码：B 文章编号：
目前国内特高压输电技术的广泛应用，交直流电网结构变得复杂多样，本文结合一起特高压直流调试引起负荷变化，某特高压交流线路双套配置的一套过电压及远跳就地判别装置保护CSC-125发出保护启动告警信息，而双重化的另一套过电压及远跳就地判别保护装置和线路差动保护装置却未发出任何启动告警信息，且故障录波器也未有任何录波启动信息进行分析。
1 事件描述
2019年01月，浙江省北部某特高压变电站甲线第二套远方跳闸及过电压CSC-125A多次发出保护启动与复归的报文。此时两套线路差动保护及另一套远方跳闸及过电压保护并未启动，现场检查1000kV甲线并未发生线路故障。
甲线保护配置如下：第一套保护采用M公司PCS-931GMM-U线路保护装置和PCS-925G过电压及远方跳闸就地判别装置；第二套保护采用N公司CSC-103B线路保护装置和CSC-125A过电压及远方跳闸就地判别装置。

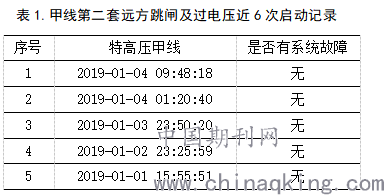

现场检查CSC-125A保护装置查询历史报告。通过查询保护装置上报文看到装置近5次启动记录：
.png)
查看保护录波波形，并未发现明显异常，装置除保护启动外无其他变位记录，询问调度得知近期特高压直流进行调试，负荷变化较平常波动较大。
2 原因分析
CSC-125A 装置保护启动元件为电流变化量启动，电流突变量启动元件的计算公式如下：
其中：；
.png)

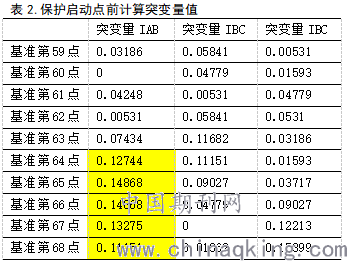

当任意相间电流突变量连续4 次大于启动定值0.1A时，保护启动。导出甲线1月4日1时20分保护采样值进行计算，具体结果如下表2
.png)
发现第二套远方跳闸及过电压保护启动前存在超过连续4个基准点出现大于定值0.1A。
可见根据装置录波计算出甲线1月4日1时20分启动，装置行为动作正确。其他4次计算方法相同，得出结果动作正确。
保护在没有启动时保护不录波，由于两套保护均为N公司启动原理相同且电流回路串接，因此采用第二套远方跳闸及过电压保护CSC-125A启动时录波波形替代第二套线路保护CSC-103B波形进行计算，查看定值单，CSC-103B电流变化量定值定值单为0.13A，由表2看出并没有出现连续4个点大于0.13的情况，所以CSC-103B未启动也正确。
甲线第一套保护为M公司的PCS-931GMM-U线路保护装置和PCS-925G过电压及远方跳闸就地判别装置，M公司工频变化量启动元件的含义就是通过某采样时刻与之前数个周期对应采样时刻的对应量通过设定的数学算法来确定系统是否发生了故障，从而使保护装置判断启动元件是否应该动作，是否能够进入故障计算程序及开放动作出口继电器正电源【2】
M公司保护的启动元件主体以反应相间工频变化量的过流继电器和相间电流的半波积分实现，半波积分有效值计算值最小，因而躲特殊负荷的能力最强【3】。因而在特高压直流调试负荷变化时能躲过不会启动。相对于相对于N公司的电流突变量启动元件，M公司相间工频变化量启动更能适应目前复杂的特高压交直流混联的电网环境。
3 结语
本文主要对特高压交流变电站线路保护在特高压直流调试引起负荷变化时出现频繁启动的情况进行分析，通过对保护频繁启动问题的分析，熟悉了解特高压线路保护不同厂家在保护启动原理上的不同，针对特高压不同厂家的保护在相同负荷变化条件下出现不同的保护装置动作行为的异常情况进行了分析并针对可能出现的问题给出了相应建议措施，为指导处理类似异常事件具有很大的意义。
参考文献：
[1] 张效宇,赵志宏.CSC-125A 数字式过电压及远方跳闸保护装置说明书.北京四方继保自动化股份有限公司.2010.07
[2] 杨奇逊，黄少锋.微型机继电保护基础[M].3版.中国电力出版社，2007
[3] 张惠山 一起保护装置频繁启动问题的分析.河北电力技术2018.37(4) 48-51
收稿日期：
作者简介：朱圣群（1987-），男，安徽六安人，工程师，从事继电保护工作。
