1.变压器的纵差保护
变压器绕组相间短路是变压器内部最麻烦的问题，所以规定按照设立快速动作的保护设施，当变压器中性点侧每相有引出线的时候，可以按照设置纵联差动（简称纵差）保护当作变压器绕组相间短路的主保护。
1.1 变压器纵差保护的构成
变压器纵差保护的工作基础，是根据对比被保护元件，开始还有结束时候的电流相位还有幅度的基础。
为了完成这个类型的保护，在变压器中性点侧和临近出口端断路器处，应该安装设置立同一类型的两组电流互感器1LH和2LH，两组电流互感器的颞部，就是纵差保护的保护区域。电流互感器二次侧按循环电流法接线，设立两端电流互感器的同极性端子，那么两个互感器的二次侧异极性互相连接，并且在两接线内部并联接通电流继电器，在继电器线圈里面流通的电流是两侧电流互感器二次电流I2和I2＇的差，所以把它叫做差动回路，这个继电器是凸显两侧（同一相）电流互感器二次电流之差来运转的，所以把它叫做是差动继电器（CJ）。
因为纵差保护不反应负荷电流还有外部的短路电流，只凸显两边电流互感器内部问题时候的电流，所以保护不需要和别的保护完成时限上的搭配，可以马上动作[1]。
1.1.1 采用差动继电器构成纵差保护

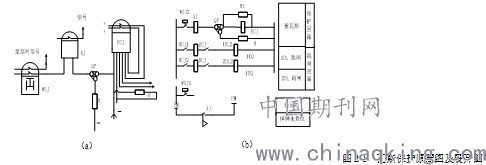

使用差动继电器组建的纵差保护单相原理接线在下图。因为它可以比较好地避开暂时不对等电流的干扰，所以被大范围的使用在变压器的差动保护里面。在现实生活的使用里面，可以把差动线圈还有对等线圈串联起来当作是一个线圈来使用，用来提高匝数的改变区域。
.png)
纵差保护的用途，核心是保护变压器内部还有引出线端许多不一样类别的相间问题。保护动作后，瞬时跳开变压器出口断路器还有灭磁开关，并且给出差动保护动作的信号[2]。
1.2 纵差保护的整定计算
纵差保护设施通过变压器两旁的电流互感器还有继电器构建。两个电流互感器串联变为一个回路，电流继电器并联在这个回路里面。所以电流继电器的电流是电流互感器两边电流内部的差。处于正常状况里面或者是在保护范围以外出现问题的时候，两边的电流互感器的次级电流大小还有相位一致，所以通过继电器的差动电流是零。可是在保护范围里面产生了短路问题，通过继电器的差动电流不再是零，所以继电器起到跳开断路器的用途。
1.2.1 最小动作电流的整定
为了规避保护在电流互感器二次回路断线时候的误操作，保护的动作电流需要高于变压器的额定电流。

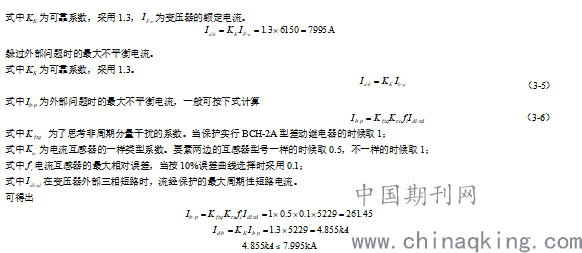

.png)
选取较大数值作为保护动作电流的整定值。
2. 变压器的瓦斯保护
在变压器油箱里面经常出现的问题，有绕组匝间或者是层间绝缘损坏导致的短路，或者是高压绕组对地绝缘损害造成的单相接地。对上面所讲的这些问题，短路匝数非常的少或者是通过电弧电阻短路的时候，反应到变压器纵差保护或接地保护装备设置里面的电流就非常的少，有几率不会导致保护动作。可是在变压器油箱里面出现任何一个类别问题的时候，因为短路电流还有短路点电弧的用途，会导致变压器还有别的绝缘材料因为受热然后分解制造气体，因为气体相对比较轻，它们就会从油箱流向油枕的上部，当问题严重的时候，油会飞速的膨胀并且附带大量气体出现，这个时候会有刺激的油流还有气流冲向油枕的上部。使用油箱内部问题的这一情况，能够搭建凸显气体调整来完成的保护装置，被叫做是瓦斯保护[1]。
.png)
瓦斯保护的核心特长是：动作快速、灵敏度高、接线还有安装方便、可以反应变压器油箱内部许多不同种类的问题。尤其是当线圈匝间短路的匝数非常少的时候，问题回路的电流虽然非常大，有几率导致严重的过热，可是反应在外部电源电流的改变却是非常的小，这个时候拥有灵敏度高的差动保护都有一定的几率不运转，所以瓦斯保护对于切除这个类别问题拥有特殊重要的含义。除此之外修缮后的瓦斯继电器运转性能相对比较安稳，可靠性也相对比较高，因此瓦斯保护是变压器内部问题的核心保护之一。
瓦斯保护的不足是：没办法凸显变压器油箱外的套管还有断路器内部连接线的问题，所以它没办法当作变压器的唯一保护。
结 语
电力网架是电力系统进步的必须势头，电网对电力网架发挥着异常核心的根基用途。继电保护配比是电网里面的核心，当下国家电网已经实行了非常多的电网的工程。从试点的工程来观察，当下的电网都是从多见的电网里面添加了信息技术，完成了网络通讯，对继电保护的配比实行了简单的优化。所以，对电网的继电保护需要进一步的思考，出一套最为完备的分配模式，对于电网的继电保护拥有着非常核心的利用价值。电网的运转对未来电网的安全平稳发挥到非常核心的用途。所以对继电保护技术指出了非常高的规定。在订立继电保护方针的时候，需要从整体视角出发最大程度地保护设施的安全，要是出现事故，需要尽可能的减少损坏的区域。这不单单规定数字化继电保护系统拥有优秀的可靠性、快速性、灵敏性还有选择性，在保护分配里面还需要完成做到修缮、科学，规避复杂、繁琐。
