技术领域
本实用新型装置适用于自动化控制、船舶制造（尤其是高新产品）等大量使用焊接式航空接插件的领域，它可以为使用电烙铁焊接作业提供一个相对稳定，可靠的施工操作平台。
背景技术
随着各种自动化设备在船舶上占据了越来越大的比重，并且这些设备上都使用了专用的航空电气接插件，特别是高新船舶产品上航空电气接插件用量多达数千只，这其中绝大部分都使用电烙铁手工焊接，所以急需新的技术方法工具出现，解决这一难题。传统的焊接方式需要两人以上（特别是一些大型的多芯密集接插件）才方便操作，即一个人用手拿着待焊接的接插件，另一个人拿着电缆和电烙铁进行焊接操作。有些施工场所可能出现光源不足现象，存在阴影影响焊接工作，还需要打着手电筒来辅助照明，所以一般都需要两人以上相互配合才能完成。
传统的方法有以下的不足之处：
1.浪费劳动力：由于需要两人以上相互配合才可以完整操作，使该道施工工序劳动力成本上升，如果能发明一种装置代替用手拿待焊接插件的那个人，这样一来就可以省下一个劳动力；
2.存在安全隐患：由于是两人相互配合施工，在施工中稍不留神就有可能烫到手，有安全隐患；
3.施工质量不能有绝对保证：由于待焊接插件是拿在手里的，在用电烙铁焊接施工中，待焊接接插件始终处于不稳定状态，也由于心理因素等原因容易发生抖动的现象，这样一来就容易造成虚焊，假焊，搭焊短路等质量问题，对于设备的功能和寿命存有严重隐患；
4.时间浪费：由于是两个人相互配合操作的，这就要求两个人的配合默契度非常高，而在现实中很难做到，另外一个原因焊锡，助焊剂，临时烙铁架等不一定就摆放在顺手的位置，这样一来就造成时间浪费，延误整个项目及时完成。
本组合式焊接平台的具体内容
鉴于以上所述现有操作方法的技术缺点，本组合式平台有效改善和解决上述所有不足之处。为实现上述的目的，本组合平台上置有：A.固定待焊接插件可调式固定夹具(可以调节得到满意的操作角度)，解放了用手拿待焊接插件的劳动力；B.备有焊锡丝架，助焊剂放置孔，电烙铁临时搁置架，使焊接操作所需要的工具和材料取拿方便；C.带光源的可调节式放大镜，便于多芯密集型的接插件焊接和焊后检查用；D.卡夹式（带充电式蓄电池） LED 调光式小工作台灯，解决了部分工作场所光源不足的问题。

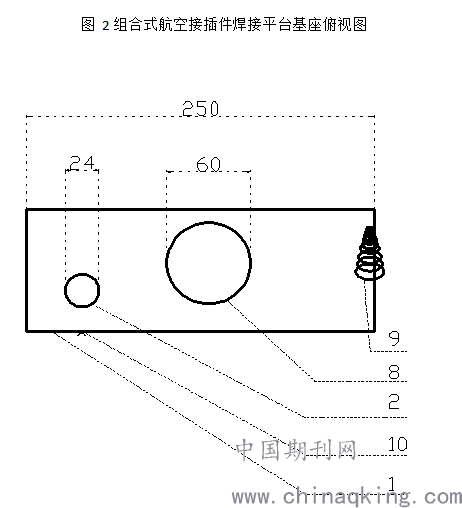

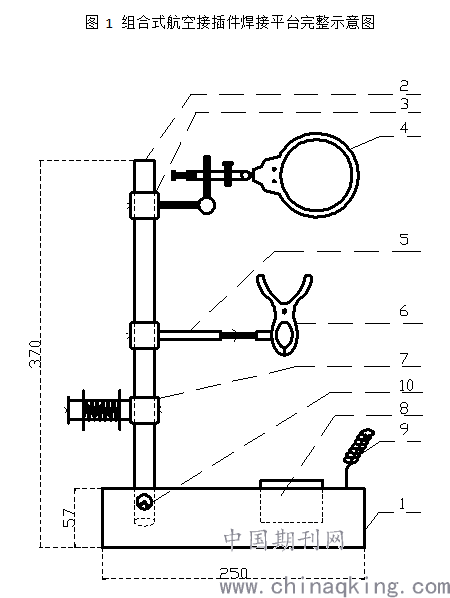

考虑到携带和收纳的方便，本组合式平台做成可快捷组装和拆卸的形式，图 1 为本装置组装完整后的示意图，图2为组合式航空接插件焊接平台基座俯视图。
各部件的名称和用途：
1.组合式平台基座，用高密度环氧树脂板制成，属于耐高温，高绝缘材料，重量适中，既便于携带，又有一定的重量保证稳定性，所有需用的部件全部组装这个基座上；
2.主支撑杆，用 1MM 厚直径 20MM 的不锈钢管制成，为方便快捷安装各个小件准备的；
3.放大镜固定支架，不锈钢材料制成，自带蝶形不锈钢螺杆可以任意角度，高度调节固定；
4.放大镜，本装置选用直径 80MM，3 倍放大镜（图3），高强度塑料框炳，边框部位有两只 LED高亮度小灯（在框柄内部有电池盒，可以装入三节 7 号干电池作光源，如图 3），光源不足的施工场所可以应急使用；
5.可调节固定支架，不锈钢材料制成，方便待焊接接插件上下前后位置调节，自带不锈钢蝶形螺杆螺母配合固定和调节；
6.固定卡夹，不锈钢材料制成，备有开距 25~50MM，15~30MM 两种，用来夹住待焊接的接插件；自带螺母可以快捷和固定支架 5 组装，通过固定支架 5上面的蝶形螺母配合调节角度和固定；
7.焊锡丝放置架，不锈钢材料制成，用来安放焊锡丝筒的，自带不锈钢蝶形螺杆便于固定位置，自带可拆卸式蝶形螺母便于拆装焊锡丝筒；
8.助焊剂及放置孔，常用焊接航空接插件选用中性焊锡膏，直接把焊锡膏的金属盒子放置在组合平台基座上预留的放置孔中，一般中性焊锡膏的金属盒直径 50~60MM，预留开孔直径 60MM，孔深 40MM ；
9.电烙铁支架，临时搁置电烙铁用，铁质镀锌材料制成弹簧形状，防触碰又便于散热；
10.主支撑杆固定螺丝，不锈钢蝶形螺杆，方便快捷装拆主支撑杆。
组装和使用
1.将主支撑杆 2 插入组合平台基座 1 的主支撑杆的固定孔中，插到位顺时针拧紧固定螺丝 10，拧紧不晃动即可；
2.将助焊剂放置在组合平台基座上预留的放置孔中；
3.将电烙铁支架 9 顺时针拧在组合平台基座 1 上预留的位置，由于电烙铁支架体积较小，本装置没有做成快捷装拆式，首次安装后就不拆下来了；
4.将焊锡丝支架 7 套在主支撑杆 2 上，在离基座 1 的平面 100MM 左右高度拧紧蝶形固定螺杆，角度要适合施工操作方便；拧开支架 7 上面的蝶形螺母装上焊锡丝筒并拧上螺母防止脱落；
5.将可调节固定支架 5 套在支撑杆 2 上，在离基座 1 的平面 150~200MM 高度拧紧蝶形固定螺丝；
6.将固定卡夹 6 按照待焊接插件直径大小选取一只，顺时针拧到固定支架 5 的螺杆上，通过固定支架 5 上面蝶形螺母配合调节理想的操作角度并固定紧；
7.根据施工需要安装放大镜（焊接一些多芯密集型接插件需要），将放大镜支架 3 套在支撑杆 2 上，高度以便于清晰观察到下面的待焊接插件为标准；
8.取出放大镜 4，LED 小灯朝下装在支架 3 上，调节高度和角度可以通过支架 3 上的蝶形固定螺杆和放大镜自带螺丝，以及放大镜的万向杆完成；光源不足的施工场所可以使 用放大镜上自带的 LED 照明灯辅助照明（光源是干电池只能应急使用，或者用于焊后检查）；
9.光源不足的施工场所，本组合平台装置备有卡夹式 LED 调光工作台灯（图 4），把它卡夹在主支撑杆 2 的最上端，（工作台灯自带蓄电池三档调光，LED 光源，触摸式开关，高强度塑料轻便易携带），操作时调整到满意的亮度和角度即可。
组合式焊接平台组装完整后就可以操作施工了，施工时将待焊接接插件夹在固定卡夹 6上，配合调节固定支架 5 上面的蝶形螺母以得到最理想的操作角度；如果是多芯密集型接 插件需要放大镜辅助的，调节好放大镜和待焊接插件之间的距离和角度便于操作时清晰观 察(可以通过调节支架 3 的蝶形螺杆，放大镜的自带螺丝和万向杆实现）。
组装调整好焊接平台，夹好待焊接插件并调整好最佳操作施工角度；做好前期的电缆剪裁，剥芯等准备工作，就可以进行焊接操作了，施工时操作者左手拿电缆芯线和焊锡丝（焊锡丝架在操作者的左前方）；右手拿电烙铁（助焊剂和电烙铁架在操作者的右前方）按照正常的操作手势和步骤施工就行了。
本装置（组合式航空接插件焊接平台）的优点
本装置现场组装快捷简单，操作方便，使用可靠，所有组件都可以快捷装拆，这样保存携带方便；所有金属组件全部采用不锈钢材料制成，份量轻，使用寿命长；采用的紧固螺丝，调节螺丝多数均选用不锈钢蝶形螺杆和螺母，这样不借助工具就能快捷拆装。
本装置用可调节夹具夹住待焊接插件代替了人用手握住，解放了一个劳动力可以先做其它的准备工作，这样降低了劳动力成本，提高了工作效率；又由于是用夹具固定待焊接件，保证了焊接施工的稳定性，这样操作施工起来更容易了；配备的直径 80MM 三倍放大镜也给施工及和完工后检查带来了方便，小工作台灯解决了施工现场的光源不足问题，以上这些保证措施可以降低虚焊，假焊，搭焊短路等质量问题。
从安全角度考虑，由于待焊接插件不需要人手拿着，实施焊接操作的人就不需要担心电 烙铁误烫伤别人；焊锡丝，助焊剂，工作台灯，辅助放大镜等全部集中在一个平台上，合理摆布施工操作 拿取方便，施工现场整洁有序，这样也节约了时间，提高工作效力。
.png)
.png)
1．组合式焊接平台基座； 2.主支撑杆； 8.助焊剂放置孔； 9.电烙铁支架； 10.主支撑杆固定螺丝；

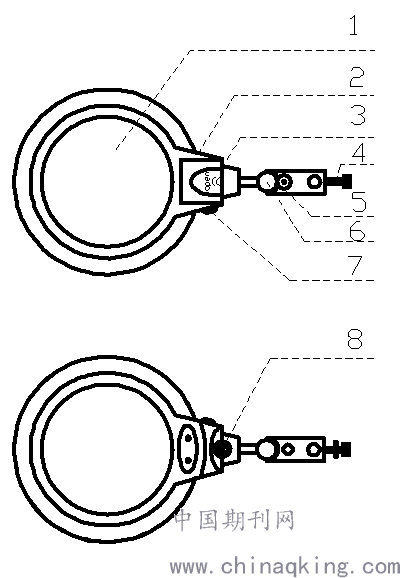

图 3放大镜正反面示意图
.png)
1.放大镜镜面；2.边框；3.电池盒盖；4.紧固螺丝；5.万向杆紧固螺丝；6.万向调节杆；7.辅助照明开关；8.LED照明灯；

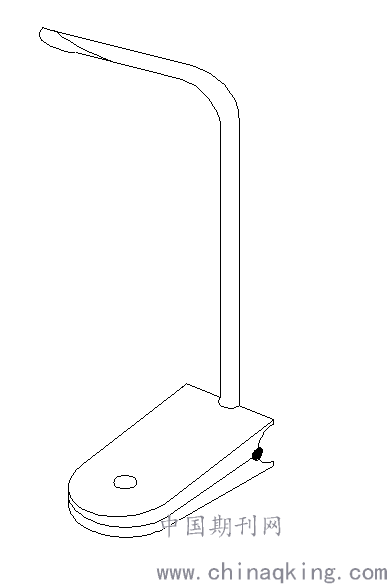

图 4 LED 调光工作小台灯
