李诚帅 石会芳
神华国华寿光发电有限责任公司 山东省寿光市羊口镇 262714
【摘要：UN6800励磁系统是ABB公司UNITROL系列第6代产品，主要应用于中大型发电机组自并励静态励磁系统。本文通过UN6800励磁系统在某火电厂1000MW的机组应用中存在的PT断线问题进行分析，重点介绍PT断线判别逻辑存在的问题以及相应的改进方法的研究。】
【关键词：UN6800、PT慢熔、PT判别装置】
0 引言
某电厂1、2号机组容量为1000MW，发电机由上海电机厂供货，配套励磁系统为ABB UN6800励磁调节器。
1 系统配置简介

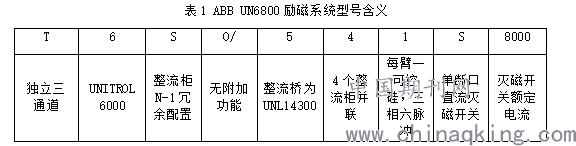

1、2号机组采用ABB UN6800型励磁调节器，具体型号为T6S-O/U541-S8000，其含义如下表1所示：
.png)
励磁调节器由三个通道组成，其中包括两个完整自动/手动控制方式通道以及一个独立的后备手动通道。正常运行情况下，仅有一运行通道，其余通道处于同步监视状态。
励磁系统主要的硬件部分配置如下：
1）4个UNL14300固定式整流桥，采用N-1冗余配置：1个整流桥退出，励磁系统完全可以满足强励等任何工况。
2）灭磁开关采用GE公司Gerapid8000单极开关，额定电流为8000A。灭磁回路还配置SiC非线性灭磁电阻。
2 改进方法研究
UN6800励磁调节器内部固化PT断线判别逻辑较为简单，其软件逻辑原理为：任一组PT三个线电压有效值两两进行比较，任两个线电压有效值差值大于30%且时间大于40ms，发“PTMonINPhaseFlt”报警，出口方式为自动通道故障、切备用通道。从内部软件逻辑可以看出，判据中仅有电压数据且定值较大，无电流数据或者两组PT比较等判断方法。因此，在PT一次侧、二次侧熔丝慢熔异常情况下无法准确判断出PT断线，造成励磁系统误调节，甚至误强励，引起发电机过电压。
针对以上情况，ABB公司在原PT断线判别逻辑的基础上，增加一PT慢熔辅助判别逻辑，其软件原理为：同步电压的线电压标幺平均值-当前运行通道机端PT线电压标幺平均值>可修改的设置值（一般取0.05），或者备用通道机端PT线电压标幺平均值-当前运行通道机端PT线电压标幺平均值>可修改的设置值（一般取0.02），发出PT慢熔报警、自动通道故障、切备用通道，具体软件逻辑框图如图1所示：
.png)
从上述软件逻辑框图，我们可以看出该PT慢熔辅助判别逻辑也存在盲点：1）对备用通道的PT慢熔无法监视，仅能监视当前运行通道的PT慢熔现象；2）判据中电压数据采用的是平均值的标幺值，因此当某相发生PT慢熔时，该相电压数值至少减少3倍设置值，才能报出PT慢熔报警。

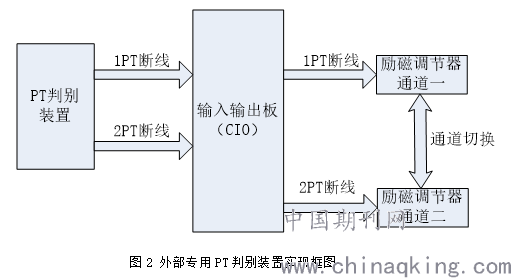

由于现场励磁系统为ABB原装进口产品，对内部软件逻辑有技术保密，无法进行修改。要从根本上解决该问题，可以在UN6800励磁调节器外部配置一套专用PT判别装置，将励磁调节器两组发电机电压、发电机电流引入
.png)
专用PT判别装置引入发电机电压和电流后，PT判别逻辑就非常完善、全面，能够判别出包括PTT一次侧、二次侧熔丝慢熔等任何异常工况，从而向励磁调节器发出PT断线告警，闭锁励磁系统的调节、切换备用通道。
3 现场应用
通过对UN6800励磁系统PT断线判别逻辑的分析，提出了目前UN6800励磁调节器存在在PT断线判别存在的问题，并提出了相应的改进措施，具有很好的推广价值。
参考文献
[1]GB/T 7409.3-2007，同步电机励磁系统_大、中型同步发电机励磁系统技术要求[S]。
[2]DL/T 843-2010，大型汽轮发电机励磁系统技术条件[S]。
