国网台安县供电公司变电检修三班 辽宁鞍山 114100
摘要：GW5型刀闸是发电厂和变电站内比较常见的一种66kV开关电器。在主刀闸进行解体大修的过程中，存在于接地刀闸相互制约，相互掣肘的情况，而本文就探究
关键词：接地刀闸；相关问题；解决对策
引言
某供电公司变电检修班组共检修、维护7座66kV变电站，站内共有GW5型刀闸22组。在三至五年内，都将达到A类大修周期。由于主刀闸三相同期、插入深度、位置匹配需要在合闸位置调试，而接地刀闸的三相同期、插入深度、位置匹配需要在分闸位置调试。这就出现了主刀闸检修与接地刀闸检修的相互制约。导致了，主刀闸在合闸位置调试完成后，接地刀闸三相同期、插入深度、位置匹配等问题出现，必须重新整体联调。在时间紧、任务重、人员少的情况下，很难保质保量地完成任务。带接地刀的刀闸，尤其是带接地刀闸的变电站进口刀闸只有全停的时候才会停电，停电机会少、停电时间短、主刀闸三相同期性要求高，决定了检修工作在保证修试合格的前提下，必须尽量缩短工作时间。
为此，很有必要对带接地刀闸的GW5型刀闸进行改进，保证修试质量，缩短检修时间，系统解决GW5型刀闸大修后，接地刀闸不同期、插入深度不合格、位置不匹配等问题。
1 现状调查

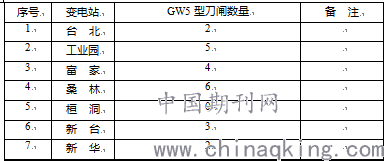

某供电公司变电检修班组所辖的7座66kV变电站GW5型刀闸统计表
通过核对现场设备，所有单侧、两侧带接地刀闸的GW5刀闸型式、结构接近，如能找出原因并制定有效的措施，将从根本上解决主刀闸、接地刀闸不协调的问题。
2 目标设定
从接地刀闸入手，将接地刀闸的触指或触头设置成位置可相对移动的独立结构，可以避免主刀闸、接地刀闸必须联调才能让主刀闸、接地刀闸同时满足同期性、插入深度、位置不匹配等要求。
3 原因分析
经分析研究，找出影响联调GW5主刀闸与接地刀闸的5个末端因素，并绘制鱼刺图。
.png)
4 要因确认

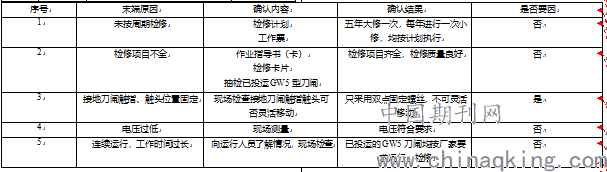

对末端原因进行整理并认真分析，找出要因
GW5刀闸原来采用双点螺丝与主刀闸将军帽的升高座固定紧死，不能相对移动。如要调整接地刀闸，必须调整主刀闸。只有整体联调才能保证主刀闸和接地刀闸同时满足要求，费工、费时、费事、费力。
5 对策实施
将检修工作能力相近的人员分成A、B两组，每组各三人，分别同时大修厂家型号规格、出厂时间、投运时间、工作环境完全相同的桑林66kV变电站一号主一次刀闸和二号主一次刀闸两组刀闸。A组整体联调，以满足主刀闸、接地刀闸调试要求；B组在主刀闸将军帽的升高座与接地刀闸的触指间加装槽型导电铝板。槽型铝板一侧为通孔，使接地刀闸触指可以相对移动，让主刀闸和接地刀闸分别调试，以分别满足两者要求。
在刀闸将军帽的升高座处加装槽型导电铝板的接地刀闸触指（对策实施后）
