黄德胜
广东省特种设备检测研究院汕尾检测院 广东汕尾 516600
摘要：电梯门回路在我国具有无比重要的作用。如果失去了运行良好的电梯门回路供应，将会使有很多高层建筑无法正常使用，人们的正常生活也会受到干扰。电梯门回路是电梯控制系统的重要组成部分，如果电梯门回路出现问题，那么电梯控制系统的运行将会出现严重的故障。电梯门回路运行过程中，对每个参数都严格要求。若达不到要求，电梯门回路极易出现问题。因此，本文将对电梯门回路原理及检测方法。
关键词：电梯门回路；检测原理；检验方法
引 言
电梯相关标准要求电梯应具有门回路检测功能，当轿厢在开锁区域内、轿门开启并且层门门锁释放时，监测检查轿门关闭位置的电气安全装置、检查层门门锁锁紧位置的电气安全装置和轿门监控信号的正确动作，如果检测到上述装置的故障，能防止电梯的正常运行。由此情况下，在本文中，笔者通过分析电梯门回路检测功能，提出相应检验方法，加深和提高检验人员对电梯门回路检测功能的理解。
一、电梯门回路检测原理
通常情况下，在电梯门回路检测功能方面，其功能较为丰富，应予以一定重视。如图 1 与图 2 所示，GS 属于检查轿门关闭位置的电气安全装置，130-131 属于轿门关闭位置的电气安全装置的回路系统，1DS 属于第 1 层层门门锁锁紧位置的电气安全装置，nDS 属于第n层层门门锁锁紧位置的电气安全装置，而131-132就是层门门锁回路系统。在电梯已经到达相应层站之后，如果开锁区域之内的轿门已经开启，检查轿门关闭位置的电气安全装置正常断开，相关的检测 X25-X26 具有较高的连通性特征，接收相应 1 到 0 的单位阶跃信号，其中1主要就是两个位置的连接，0就是断开；如果不存在，那么就表示轿门电气安全装置已经被短接，就应停止电梯运行，排除故障问题，预防电梯开门运行的安全风险。在电梯已经到达相关的层站之后，如果开锁区域的相关层门已经开启，层门门锁电气安全装置正常断开，那么 X26-X27就会有连通性特征，接收 1 到 0 的单位阶跃信号；如果不存在，那么就可以证明层门门锁电气安全装置出现了短接现象，应停止电梯运行，排除故障问题，预防电梯开门运行的安全隐患，保证系统的安全运行。对于电梯而言，如果有双轿门，那么就要于131 的后部区域之内串入 GS2，其属于副轿门的相应电气安全装置，可以引入 X28 类型的接口，在此情况下，131-133属于副轿门的电气安全装置回路。在电梯到达相应层站，副轿门开启之后，检测系统的X26-X28就能够实现高连通性的目的，在接收相关1到0单位阶跃信号之后，可以表现出电气安全装置正常；如果没有信号，那么就表明副轿门的相关电气安全装置出现了短接的现象，此时应采用合理的方式规避问题。
.png)

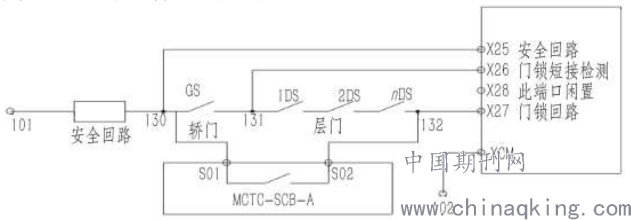

图 1 单轿门门回路检测功能原理图
.png)

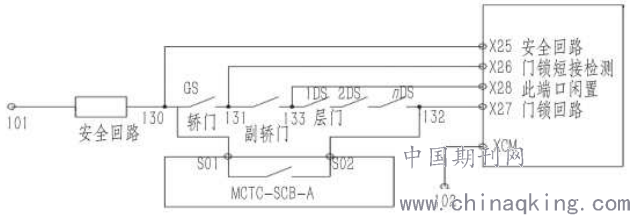

图 2 双轿门门回路检测功能原理图
二、门回路检测方法分析
2.1门回路检测
（1）电梯停梯关门状态下，在控制柜上短接层门触点回路，选层将电梯正常运行至某一层站，开门后目测系统是否报门回路故障（核对故障码）。对于贯通门，应分别短接前层门触点回路、后层门触点回路、前后层门触点回路三种情况进行试验。
（2）电梯停梯关门状态下，在控制柜上短接轿门关闭验证触点，选层将电梯正常运行至某一层站，开门后目测系统是否报门回路故障（核对故障码）。对于贯通门，应分别短接前轿门触点回路、后轿门触点回路、前后轿门触点回路三种情况进行试验。
（3）在轿门上短接或屏蔽门监控信号，选层将电梯正常运行至某一层站，开门后目测系统是否报门回路故障（核对故障码）。
2.2层门和轿门检测
门回路检测的目的是防止在层门或轿门打开时电梯运行，目前已有电梯门系统采用 PESSRAL 技术能够全覆盖触点。然而，采用传统门回路的电梯，每个层门的锁紧和关闭触点串联，然后串接其他层门的触点形成完整的层门子回路；轿门锁紧触点和关闭触点串联组成轿门子回路。门回路检测装置可分别对层门子回路和轿门子回路的故障情况进行检测，其方法如下。
（1）短接控制柜内门回路可以发现故障，在控制柜内短接整个层门回路或轿门回路对层门回路和轿门回路分别进行检测，防止电梯开门运行。
（2）在井道内对单个触点进行短接：该检测装置不能发现该故障，但由于层门和轿门直接连接，电梯无法运行。只有当间接机械连接装置失效时才可能开门运行，门回路检测装置可以不考虑这两种故障同时发生的可能。门回路检测装置应分别对层门和轿门子回路进行检测，而前后轿门电梯则应分清前后门子回路，短接单触点在门回路中，门回路检测装置不能进行检测。
2.3轿门监控信号检测
工作人员在安装时，需要注意相关事项，该装置有锁紧元件强制操作，而没有任何中间机构，并且能够防止错误的动作。在电梯正常运行的过程中，需要专门设置一个独立的监控信号证实轿门处于关闭状态，在一般情况下，通常采用感应开关来实现这种检测。这也就是我们常说的轿门监控信号。如果电气安全装置检测到任何一个位置有问题，那么将会关闭电梯。在检测过程中可能出现的问题有：电梯轿门是否能够正常开启和关闭，电梯运行时能否及时响应呼梯信号，层门在运行时是否紧锁等方面。这些操作出现问题，都会阻止电梯正常运行。
2.4电梯门回路检测故障复位要求
当检测到电梯门回路故障后，需要将故障复位，电梯方可正常运行。电梯故障复位方式分为手动复位和自动复位。手动复位是指专业人员查找出相关原因后进行手动复位；自动复位是指控制系统按照一定的策略进行自我检测，当检测到正常时，电梯恢复正常运行。电梯
门回路检测常见的策略。
（1）当前层站再进行一次开关门检测，当检测到当前层站门回路正常后，电梯恢复正常运行。
（2）当前层站检测门回路无故障后，增加底层和顶层门回路检测，避免人为短接底层和顶层门回路；当 3 次检测无故障后，电梯恢复正常运行。
（3）电梯逐层进行门回路检测，避免人为短接其他层门门回路；当所有层站的门回路检测功能无异常，电梯恢复正常运行。当电梯经过多次门回路检测，都检测到门回路故障，电梯应停止正常运行，门回路故障宜故障锁定。需手动复位后，方可正常运行。
2.5检验注意事项
工作人员在日常开展电梯门回路检测工作时，必须要保证自身具备专业的检测知识，能够了解电梯门的回路构造，明确电梯的运行原理。对电梯门基础结构的各个连接部位进行严格的安全检验工作。在检验环节中，工作人员可以给出呼梯指令。如果一旦出现故障，电气安全装置将会自动停止，并且主板报故障，这是检验门锁的基本方法。电梯门锁是否被短接检验的方法相当简单，一般情况下，工作人员在进行电梯门安装工作时，会选择使用电感式传感器开关，只要有金属检测体接近开关的感应区域。那么开关无需接触就可以迅速发出电气指令，从而准确反映出电梯的运动位置以及形成，这种接近开关可用于行程控制。
三、结束语
综上所述，社会的进步与发展中，人们对电梯安全提出了更为严格的要求，为了能降低电梯安全事故的发生概率，一定要强化电梯设备的制造水平，并且要求检验规范紧随时代发展进行创新改变，对制造常见进行有效约束，同时严格检验工作者，要求其熟练掌握最先进的检验方式，这样才能够将安全关口把握好。文中基于最先进的检验规范中有关门回路检测功能的相关论述，提出行之有效的检验方法，为检验工作的落实执行奠定基础。
