宁夏智能变电站监控信息优化方法

发表时间:2021/3/17   来源:《基层建设》2020年第28期   作者:钟当书
[导读] 摘要:随着宁夏电网发展迅速,纳入集中监控变电站数量逐年增长,针对大运行体系建设下集中监控业务对变电站监控信息优化的需求,根据智能变电站监控信息的特点,提出了智能变电站监控信息在接入远方监控系统前信息优化的方法。
        国网宁夏电力公司调度控制中心  宁夏银川  750001
        摘要:随着宁夏电网发展迅速,纳入集中监控变电站数量逐年增长,针对大运行体系建设下集中监控业务对变电站监控信息优化的需求,根据智能变电站监控信息的特点,提出了智能变电站监控信息在接入远方监控系统前信息优化的方法。通过示例可以看出经过优化后,不仅能够保证监控信息的可靠、正确,还能够大幅减轻各级调度监控人员以及现场运维人员工作强度,有效提高工作效率。
        关键词:监控信息优化;智能变电站;合并单元;智能终端
        引言
        当前智能电网已经成为国内外电力发展的潮流,在这种新形势下,智能变电站作为智能电网的重要支撑环节,得以快速发展。随着电网智能化建设的逐步推进,宁夏建设完成并投入运行的智能变电站越来越多,对集中监控业务的开展带来的一定的影响。为了反映各种故障和异常,智能变电站配置了不同信号,以便运维人员及时排查。如果所有的信号上传至调控中心,将给调控人员带来极大的不便,尤其是随着电网规模不断扩大,问题日益突出。
        1 智能变电站的系统结构
        按IEC61850标准将智能变电站系统从功能上划分为站控层、间隔层和过程层三部分,并通过分层、分布、开放式网络实现连接,如图1所示:

        图1  智能变电站结构图
        1)站控层:实现面向全站设备的监视、控制、告警及信息交互功能,完成数据采集和监视控制、操作闭锁以及同步向量采集、电能量采集、保护信息管理等相关功能。
        2)间隔层:间隔层设备一般指继电保护装置、测控装置、故障录波装置等,实现保护、运行监视、操作与控制等功能。
        3)过程层:过程层设备包括合并单元、智能终端等,实现电压、电流信号的采集和模数转化、一次设备告警信号的采集、一次设备的操作、控制等功能。
        4)站控层网络:站控层网络连接站控层设备和间隔层设备,实现站控层和间隔层的设备之间的信息交互,它传输的是MMS(Manufacturing Message Specification)和GOOSE(Generic Object Oriented Substation Events)报文。
        5)过程层网络:过程层网络是指间隔层设备与过程层设备之间信息交互的网络,它传输的是SMV(Sampled Measured Value)采样值报文、GOOSE报文,过程层网络对实时性、可靠性要求很高。
        2智能变电站信号分析
        2.1过程层设备的特有信号
        常规变电站直接将电压、电流二次模拟信号通过二次电缆上传至保护、测控装置,保护、测控装置的控制命令也通过二次电缆传输至相应断路器。而智能变电站是通过合并单元就地将TV、TA二次模拟信号转换成光信号,通过光纤上传至间隔层设备;间隔层设备的控制命令也是通过光纤传输至相应智能终端,控制相应断路器。因此和常规变电站相比,智能变电站就多了过程层设备相关信号。
        2.2间隔层设备的特有信号
        为了监视光纤中的链路及传输的数据是否正确,间隔层的保护、测控装置定义了一些特有信号。例如WXH-803线路保护装置中定义了SV采样丢帧、TV和TA品质异常、SV中断闭锁、GOOSE断链、对时信号异常等异常信号。
        2.3过程层网络及站控层网络信号
        过程层网络及站控层网络只有一些交换机的硬接点信号,比如失电告警、装置异常等,至于光纤中的链路信息、数据是否正常等,都由相应的保护、测控装置判断并发出相应信号。
        3智能变电站调控信号的精简
        3.1规范智能变电站信号
        2014年国调中心下发有针对智能变电站的调控典型信息表,从典型信息表中可知,除了合并单元、智能终端的硬接点信号、对时异常等信号外,主要是SV采样数据异常、SV采样链路中断、GOOSE链路中断信号。
        3.2确定合并信号
        对于合并单元、智能终端,由于其自检告警、过程层网络异常、串口通讯异常、网口中断时,会导致过程层设备发“装置异常”信号,同时相应的保护、测控装置会发“链路中断”、“数据异常”信号,所以对于过程层设备只取其“装置异常”“失电告警”硬接点信号;对于保护、测控装置,在分析其二次结构之后,找出与其相关的所有链路,每一链路取“链路中断”“数据异常”信号。这样就可以确定每一间隔的合并信号。根据调控实际工作需求,确定线路的合并信号,其中智能设备相关的合并信号如下表1:

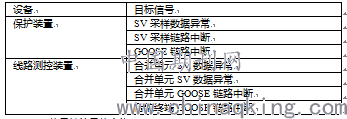

        表1  线路智能设备合并
        3.3信号精简具体实施
        保护、测控装置中并没有直接的“链路中断”、“数据异常”信号,所以需要对原始调控信号进行分类、合并,将所有会导致链路中断的信号合并为“链路中断”,将所有会导致数据异常的信号合并为“数据异常”。330千伏线路第一套保护优化的信号见表2所示,线路测控信号合并实施方法同理线路保护信号合并。

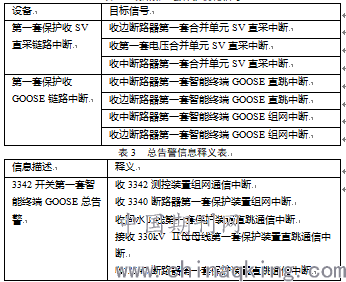

        表2  线路第一套保护优化信号

        同时,为保证光纤链路可靠性,在链路发生异常时,均能报“总告警”信号,信息描述及释义如表三所示。
        合并信号由若干条站端已采集的同类信号采用“逻辑或”计算方式合并,列入遥信表上传至主站,信号合并的工作完成后,主站的信号数量大大减少。以同利变为例,站端应有的信号数量为11724条,对信号进行分析与精简后,最终接入调控中心的信号量为,减少了,大大提高了调控人员的信号筛选效率,降低了电网运行风险。
        参考文献
        [1]周和.智能变电站的设计及其应用[D].北京;华北电力大学, 2011.
        [2]宋述勇,郝伟,李瑞.智能变电站检修机制探讨[J].山西电力,2013(2):37-39.
        [3]王璐,王步华,宋丽君,郭志红.基于IEC61850的数字化变电站的研究与应用[J].电力系统保护与控制, 2008(24).
