架空地板施工工艺分析——架空地板在阳光保险金融中心项目应用实例

发表时间:2021/3/18   来源:《工程管理前沿》2020年第35期   作者:朱树财1 丁跃伟1 张丰先1 于彬2
[导读] 架空地板也被称为耗散型静电地板,是现代建筑计算机房或电子设施繁多时采用的防静电技术
        朱树财1  丁跃伟1 张丰先1  于彬2
        ( 1.深圳市中航装饰设计工程有限公司 518048  2.北京城建集团有限责任公司100088)
        摘要:架空地板也被称为耗散型静电地板,是现代建筑计算机房或电子设施繁多时采用的防静电技术。本文将概述CBD核心区Z2A抵款阳光保险金融中心项目,并结合施工项目分析架空地板在钢管架、地板及局部节点的工程设计,并研究架空地板施工工艺,以期为类似工程的施工提供参考。
        关键词:架空地板;钢管架;施工工艺

        引言:静电是发生较为频繁,且最难消除的危害之一,而架空地板的主要目的就是以高次方电阻耗散电荷。因架空地板是用支架、横梁、面板组装,使地板和面板之间有一定空余,可以用来走线或送风,使其在市场上越来越受欢迎。
1工程概况
        本工程为CBD核心区Z2A地块阳光保险金融中心项目精装七标段,包括23-28F&31-41F出租办公层的架空地板设计。本项目数据机房架空地板下部设备管线较多、排布要求高,部分区域的管线排布密集并有大量地台风机和风口,需要在架空地板下方增加支撑结构,才能为管线设备留出足够的安装空间,避免了管线设备易与立柱排布发生冲突的问题。
2架空地板总体设计
2.1钢管架及地板选用
        在架空地板施工前必须确认管线设备的路径、尺寸和位置,并实际测量现场楼面尺寸,提前完成架空地板和骨架的排版工作。由于架空地板地面面积较大且支撑立柱无法弯曲,在测量中要考虑横龙骨的倾斜角度,若倾斜角度过大会影响架空地板的平整度,因此在施工时要确保地面平整。钢骨架可采用6根长150mm的L70镀锌角钢预埋件,与楼板间用2根φ10膨胀螺栓固定,角钢横向中距离500mm,纵向中距1000mm,钢骨架与架空地板的模数均为500mm。底座可用方形镀锌钢板制作,中央可连接一个钢管立柱也可设置更加精密的螺杆旋入立柱顶部,必要时能够调节支架高度,以适应工程中不同安装标高的区域。并且在架空地板的材料选择上需要结合工程项目实际情况,铝合金架空地板绿色环保可回收;新型硫酸钙架空地板无污染物释放,隔音保温效果优秀;传统的合金钢架地板承载力强,边角结构优良[1]。

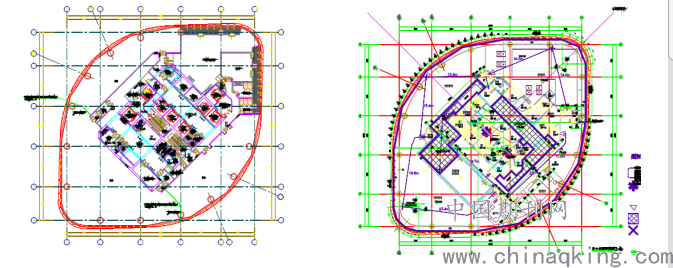

        图1 阳光保险金融中心项目精装七标段结构图
2.2局部节点设计
        在部分边角或节点处需使用不同设计进行处理,以应对大型立体排布管线或部分贯穿架空地板设备。可使用长横梁为30mm*60mm*3mm的镀锌钢管支柱,两端构造与标准支柱相同,以600mm为基准焊点进行架构,当遇到风管或墙体时,与另一架空地板相互连接,满足地台的封闭性要求,并在边角处利用泡沫或胶条进行密封处理。在面对部分贯穿设备时必须断开地板并在端头处设立柱,以稳定架空地板。
3架空地板施工工艺
3.1工艺流程
        从前期管线设备测量的准确阶段至构件设计规划、加工再到地面清理保证施工地面平整,然后固定地面角钢和摆放支架,焊接方钢立柱,之后校正支架倾斜度,安装标准横梁并铺设地板,最后调整地面缝隙与平直程度,以及检查验收工作就是整个架空地板的施工流程。架空地板施工前需要保证土建及装修工作的移交,不仅是为了正常的工作顺序,而且地面平整是土建装修工作的任务,必须由相关人员进行保证,在检查完毕地面平整、清洁、无杂物后才能完成移交工作。并且施工楼层的风管、线槽、设备等管道系统的穿线也应在架空地板安装前施工完毕,在准备施工前要对地面标高和架空高度进行测量,并准备好施工设备。在做好安装人员的技术交底以及审核后就可进行架空地板的施工操作,在施工过程中要明确工作程序和注意事项,避免出现错误。
3.2施工要点
        第一点应对加工的构配件以及材料进行查核验收,包括结构尺寸、构件质量等因素。第二点地板下的管线和设备必须提前进行测量和规划,应尽量避让管线和设备,并减少在施工中的裁板情况,必要时可调整立柱位置,在保证架空地板稳定性的前提下进行裁板。三是部分楼板上下表面温差较大,会出现冷凝结露的隐患,需要在架空地板的楼板上方铺设保温板。四、在架空地板的安装过程中需预留出设备安装位置,安装完成后需对架空地板标高和平整度进行测量,防止面板出现倾斜或安装多块架空地板后出现局部膨胀变形现象。五是当活动地板不符合模数时,需要进行切割并局部修补,配装相应的可调支撑和横梁,并且切割边必须经过处理才可进行馕补安装。第六点也是最后一点,在安装完成后需按照有关质量标准进行架空地板稳定性、安全性和密封性的测试,要求架空地板四角平整、严密没有凹凸情况,稳定牢固[2]。
3.3施工方法
        架空地板施工过程,首先处理基层,按照《建筑地面工程施工质量验收规范》的要求进行地面平整处理,清除混凝土楼板上的松散泥土、灰尘和杂物,平整度不满足时与土建部门进行沟通或采用水泥砂浆进行找平处理。其次,开始进行布置规划,根据测量尺寸找出纵横线的中心交点位置,若测量结果无法满足模数要求,则依据纵横线中心交点对称分格,使结构面板可表现为方格网,并根据方格较交叉点安放支座,将其统一调整到地面高度,利用网格放线法可以按照600mm*600mm的网格位置进行支架安装,在检查和组装完成后进行下一步骤。然后是对边柱、设备的底部支架进行安装处理,根据网格线分布以及设备、边柱的位置科学合理地摆放支架,并且支架立柱可能紧贴在风管或设备外壁,要保持50mm以上的距离,使整体误差不超过1.5mm。之后进行保温板或横梁定制的补充工作,此步骤施工方法需结合实际工程情况进行安排处理,在无需安装横梁或其他构配件的情况下可以省略此步骤,不过要在规划设计中充分重视,避免出现面板安装后要拆卸重装的情况。再然后是架空地板的铺设工程,需要以垂直方向按照一排排的平行铺设方式进行,在铺设过程中不得踩踏、晃动面板以免影响平整度,可利用吸盘器移动架空地板,保证面板的安全和凭证,并且在抬起面板后,需完全离开基座,才可放置在地面上,不能使用倾斜滑动或推动面板。在墙边、门框以及柱子处需仔细调整面板的水平缝隙,相邻面板的间隙应小于0.3mm,不平整度相差低于0.4mm,与墙面相邻面板的缝隙应小于0.5mm。最后是检测验收工作,施工人员需对安装区域内架空地板的稳定性和平整度、高低差、面板缝隙进行检查并在合格后才能进行下一区域的铺设工作。
        结论:现阶段很多建筑施工中都应用了架空地板设计,满足了线路、管道以及美观度要求。在CBD核心区Z2A地块阳光保险金融中心项目精装七标段的架空地板安装中,根据施工要求和施工现场实际情况进行了架空地板施工工艺的优化,根据建筑结构特点调整了架空面板的排布情况,不仅增强了施工质量,而且方便了后期管线维修调整,经济效益和社会效益明显。
参考文献:
        [1]杨林,王念念,李树聪,等.复合支撑体系架空地板施工技术[J].建筑技术,2020,51(04):423-424.
        [2]程志军,张多,赵玉献,等.跨越大截面风管铺设架空地板施工技术[J].建筑施工,2019,41(01):98-100+103.
