摘要:本文浅要介绍了某办公楼项目强电部分设计的内容和方法,通过笔者设计实例,步步引申,突出设计计算重点,总结提高,为以后做配电设计而准备.
关键词:供电;负荷;电缆分界室;变电所;断路器;导线;照明;防雷接地
一,前言:
随着建筑行业的飞速发展,建筑电气专业的设计工作越来越不可或缺,尤其是近些年来,智能化建筑的引入,提升了建筑电气的设计难度;为了和国际同频率,同电压等级的规范接轨,且新材料,新技术,新设备的使用,都给电气设计师带来了许多课题去研究。
强电设计是民用建筑电气设计最重要部分之一,它是相对民用建筑电气弱电设计而言,主要包括:供电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全等六大主要部分;其中部分复杂工程还包括,人防工程,室外照明等组成部分。
二,工程概况:
结合工程实例,更充分,详尽的阐述强电设计具体内容,笔者通过某办公楼建筑,来说明电气强电各部分的设计,计算。
工程是华北某工业园办公楼三期项目,总建筑面积一,二,三期及附属楼,共计2万多平米,地下一层,地上五层,共三栋,附属楼内有10KV高压室及高压变电所。地上办公楼部分:首层为车间,大堂和接待室,其余各层均为办公和厂房。
本建筑各层均设弱电间,强电间;上下贯通,通过强弱电竖井分别走线。我单位2007年3月开始初步设计,2007年09月完成了施工图设计。
三,供电设计:
3.1 三期办公楼的供电系统非常重要,它直接影响整个项目以至整个园区的供电使用。三期办公楼的供电又相当复杂,有几种不同的供电要求:
A,建筑负荷分级主要依据JGJ16-2008规范中各类多层建筑负荷分级标准。
本三期办公建筑中的客梯电力,应急照明,弱电及安防系统用电,为二级负荷。 二级负荷设备由双电源或双回路供电,在最末一级配电装置内自动切换;较远二级负荷,可由变电所单独引一专用回路供电;应急照明也可采用一路市电加EPS设备自带蓄电池组自动切换。
B, 其它电力负荷和一般照明为三级负荷。三级负荷:对供电无特殊要求,采用单回路供电,但应减少配电级数,低压配电不应超过四级。
3.2 负荷计算:在电气设计的方案阶段,我们采用单位指标法确定变压器台数和容量;办公楼用电指标40-80W/㎡,其中三期工程建筑面积6468㎡,所以估算负荷388KVA,选用500KVA变压器。
而在施工图设计阶段,我们采用需要系数法计算用电负荷,来确定变
压器台数。以下就施工图设计时,用需要系数法来说明计算:
本工程总设备安装容量为:527.7KW;其中:照明用电201.1KW,照明用电需要系数取0.75, 动力用电143.7KW,动力用电需要系数取0.8, 空调用电104kw,空调用电需要系数取0.6,所以本工程用电总计算容量为328.2kw,
因此 本工程选择两台 10kv, 500 KVA干式变压器,其中一台用于三期和
附属楼改造工程;另一台用于一,二期工程供电,变压器负荷率约为70%
左右。
四. 配变电所
10KV配变电所设计根据JGJ16-2008,全国民用工程设计技术措施—电气部分,以及当地供电公司的具体要求,合理有效的进行设计:10KV电缆分界小室,及10KV配变电所。
4.1 10KV电缆分界小室设计:
10KV电缆分界小室,宜在地面上单独建设,也可以在用电单位建筑物内设置,电缆分界小室设置在用电单位建筑物内时,一般应建在首层或地下一层。本三期建筑电源全部由附属用房引来,而且考虑外线10KV电缆的进户,将电缆小室设置在附属用房一层,西北角靠外墙部位,紧邻10KV高压变电所。
分界小室内分别放置:10KV电缆进线柜,10KV电缆出线柜,自动化设备专用柜等,设备由供电部门提供管理。
4.2 10KV变配电所设计:
建筑物的供电核心就在变电所内。位置设置在附属用房一层西北角,紧贴外墙,邻10KV电缆分界小室。变电所面积为139.3M2,设置两台500KVA干式变压器,并考虑远期的预留容量。变电所设两个通向公共走廊的出口,外开启的甲级防火门。考虑500KVA变压器尺寸:1740X1395X1580(长X宽x高),故尽量加宽大门宽度,使变压器从室外顺利运输至10kv变电所。高,低压开关柜尺寸较小,故不特殊考虑运输问题。
五. 低压开关的选择:
5.1 低压开关根据需要可在首级干线使用选择性断路器,中间级使
用非选择性断路器和熔断器,而在末端,使用非选择性断路器,同时
当丛变电所低压配电盘直接给单台用电设备配电的线路,选用非选择型
断路器或使用专用断路器 , 热继电器等。
其中低压塑壳断路器,用于低压配电线路,其额定电流不宜大于 1000A,特殊情况下不宜超过1600A;末端选用微型断路器,其上级选用同型号高分段能力的微型断路器或塑壳开关。
5.2保护电器的选用原则:
1,要求末级保护电器以最快速度切断故障电路,不影响工艺要求时,最好是瞬时切断。
2,上一级保护采用断路器时,宜设有短延时脱扣,整定电流和延长时间可调,保证下级保护先动作。
3,自变压器低压配出回路至用电设备之间,配电级数不宜超过三级,
第一级宜采用选择型保护电器。
5.3 变压器低压侧主保护开关的选择:
变压器低压侧主保护开关一般选择用:框架式断路器。
其中按照低压侧额定电流选择断路器后,还应计算断路器的长延时电流脱扣值,短延时电流脱扣值和瞬动电流脱扣值。
本工程选择两台500KVA干式变压器,低压侧主断路器选择按照:
I=S/√3U=500/√3X400=721.7(A)
I短=Kd*ST=100ST/√3UeUk%=100X0.005/√3X0.4*0.04=18.04kA,
其中:Kd 短路系数,ST:变压器额定容量(MVA)
U% 为阻抗电压。
则选择主断路器的额定电流为:1000A > 721.7A
主断路器的分段能力选:25KA > 18.04 KA
长延时电流脱扣值:I长=K Ieb
其中K: 为可靠系数,取1.1
Ieb: 变压器低压侧额定电流。
I长 = 1.1 X 721.7 =793.9 A
取 I长 = 1000A (即熔断器熔体额定电流或断路器长延时脱扣器整定电流)
短延时电流脱扣器值:I短 =M*K1*Ieb
其中K1: 为可靠系数,取1.3
Ieb: 变压器低压侧额定电流
M: 为过电流被数,一般取3~5
I短 = 1.3 X 4 X 721.7 =3752.8 A
取 I短 = 5000A.
瞬动电流脱扣值:
I瞬 10 I长 10 X 793.9=7939 A
取I瞬 = 12000 A.
5.4 配电型断路器的选择: 即框架式和塑壳式断路器的选择。
A,断路器的分断能力:
塑壳断路器:一般有25KA,35KA,50KA,70KA,150KA等几个级别
微型断路器:一般有4.5KA,6KA, 10KA,15KA
(参考施耐得产品等级)
选用时,可查建筑电气常用数据手册,低压电缆和封闭母线的
短路电流值部分,根据断路器距离变压器长度,下级保护电缆的
截面,来选择断路器的分断电流。
例如:变电所内低压柜一级配电出现开关的分段能力:
本工程主变压器为500KVA,低压侧出线铜母线为1000A计算,按照《建筑电气常用数据手册》查得铜母线一定长度内最大短路电流为:Ik=18KA
其 中:Ik 为对称稳态电流有效值。
故一级配电出线开关的分断能力选25KA18KA.
B. 照明用低压断路器:
照明用低压断路器瞬时过流脱扣器整定电流,应大于线路计算
电流的4~7倍。
C. 断路器的额定电流:原则
1.配电断路器选择应按:Ie ≥ Ib
其中Ie : 断路器的额定电流。
Ib : 回路计算电流。
2.断路器长延时整定电流应小于导体的允许载流量
即断路器额定电流 < I2
I2 --- 为导体允许载流量。
以上为断路器分断时间为大于0.02S;没有使用动作时间0.04S
的高速断路器。
六. 导线的选择 :
6.1,工程设计导线的选择应按:
A.电线电缆的允许温升值; B.电压损失的允许值
C.按短路热稳定选择; D.按机械强度选择。
本工程为三类建筑,干线电缆选择为交联聚氯乙烯电缆。
1.按电线电缆允许温升值选择:
电线电缆的温升不应超过其允许值,按发热条件,线缆允许持续工作电流应大于线缆的工作电流。这在设计图纸中体现,施工严格按照图纸要求施工。
2.电压损失允许值校验。
线缆供电应满足电压损失不超过规范允许值:一般 ΔU=±5%以内
式中:三相四线制中C=77,单相中C=12.8
一般:低压电缆的供电不宜超过200M.
3.按短路热稳定进行校验:
S≥ik/K*√tX10
3
式中:Ik—短路电流有效值(均方根值KA)

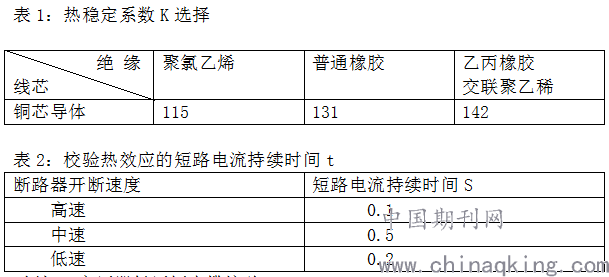

K—热稳定系数,见下表1。
t—短路电流持续时间见下表2。
例如:变压器低压侧电缆校验。
本工程选择500KVA变压器两台,则

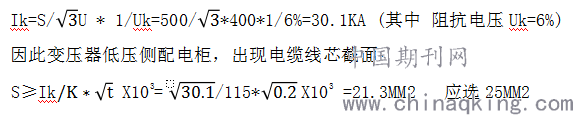

即变压器低压侧配电柜的出现电缆 均不小于25MM2.
4.按机械强度选择线缆:设计中常用数据如下
生活用移动用电设备软线截面不小于0.75MM2,
生产用移动用电设备软线截面不小于1.0MM2.

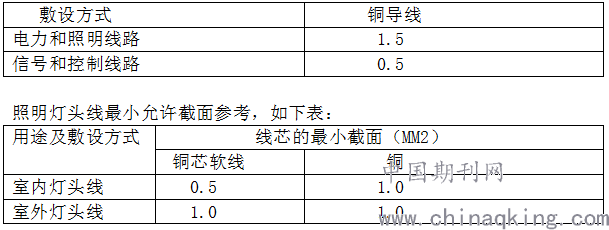

室内敷设绝缘电线最小截面:(MM2)
6.2.特别注意:电梯设备供电导线截面的选择
计算电流可按下式:I=S/√3U X 103
I--- 直流电梯为满载上行电流(A)
交流电梯为满载电流,当额定电流为50A以下时,为
额定电流的1.25倍;当额定电流大于50A时,为
额定电流的1.1~1.25倍。
S--- 电源容量(KVA)
U--- 电源电压(V)
工程客梯容量为26KW,电源电压为380V,需用系数0.9,功率因数0.6
则计算电流:I=26000X0.9/*380*0.6=59.1> 50 A
满载电流为:I1=1.25X59.1=73.8A
电梯上口断路器额定电流选择:80A/100A,
考虑金属线槽敷设电缆,且在电气竖井内,电缆载流量增加20%,
则电梯设备电源电缆选择:ZRYJV-3X25+2X16MM2.
七.电气照明:
7.1 照明方式和照明种类
根据《建筑照明设计标准》GB50034-2004,相关内容,照明分室内照明和室外景观照明。本工程只要求室内照明设计。
室内工作场所照明分为:一般照明,和应急照明两种。应急照明分为:
疏散安全照明和备用照明两种。
定义:1.由于正常照明因故熄灭,为确保人员安全和疏散场所需用
设置的照明称之为安全疏散照明。
比如:在走道,楼梯间及其前室,消防电梯间及其前室,主要出口处设置,
其地面水平照度不小于0.5LX。
2.正常照明应故熄灭后,需保持正常工作或活动继续进行的场所需设置
备用照明。比如:在商业营业厅,餐厅,超市,剧场,会议室等公共场所
设置,其照度不低于正常照明的10%
而消防安防控制室,消防水泵房,防排烟机房,电梯机房,配电室,通讯
网络机房的照明为100%的应急照明。
7.2 照明光源和灯具的选择:
1.办公室,会议室采用:直管荧光灯
多年来,直管荧光灯,从T12 管径38MM;到T8 管径26MM;到T5管径16MM;更细小,轻便。 另一个发展方向是使用稀土三基色荧光粉,虽然价格高,但带来了显色性Ra更高(85),光效提高,用汞量少,寿命更长,更节能环保。
2,在大厅,大堂等高大空间,选用花灯,筒灯混合照明
花灯预留埋件吊杆安装,光源均为:紧凑型节能灯

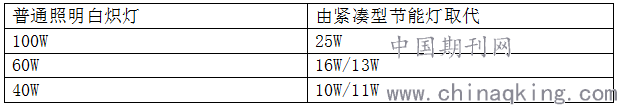

以下是白炽灯和紧凑型节能灯对照表:
3.在潮湿,高温有尘埃的场所应采取有相应保护的灯具。
如各水泵房,空调机房,采用防水防尘灯,吊杆安装,管吊,距地3.8M;卫生间采用防水防尘灯,吸顶安装,瓷灯口。弱电机房,安装格珊双管荧光灯。
4.图例设计中,应标注灯具配高频电子镇流器或节能型电感镇流器。
功率因数不低于 0.9.
7.3 照明节能:

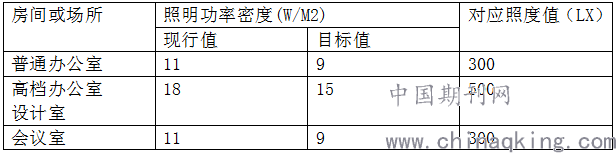

由于建筑物的节能的需要,主要办公场所照明功率密度值不应大于下表:
设计中,功率密度值=灯具光源功率+镇流器功率/房间面积
其中镇流器功率数考率在4~10W中,一般取7W计算

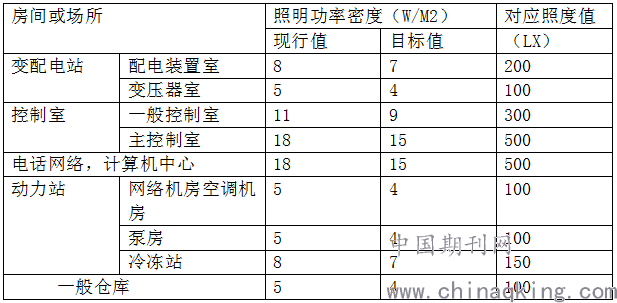

主要设备用房的功率密度值不应大于下列值:
7.4 照明配电及控制:
1.一般照明光源电压采用220V,变电所夹层 照明电压采用安全电压 36V
主要计算方法与办公功率密度值计算方法同。
移动或手提灯具采用III类灯具,灯具在干燥场所安全供电不大于50V,
潮湿场所不大于25V.
2.照明配电系统:
本工程一般照明为三类负荷,采用一路电源供电,树干式和放射式相结合,
照明配电箱置于负荷中心,宜操作维护处。每一照明分支回路电流不宜超过16A,所接电源数不宜超过25个,采用组合灯具时,光源数不超过60个
应急照明本工程为二级负荷,双电源末端互投供电,宜按层,防火分区布置应急照明配电箱。疏散指示灯具备用电源持续照明时间不小于30Min;
应急照明配电干线及分支线应采用NH型铜芯绝缘电缆。
3.照明控制:
工程按房间,区域分别单独控制设置开关。楼梯间,走道,除应急照明外采用自熄节能开关,每个开关所控制光源不宜太多,避免开关灯具时出现 “打火“现象。
例如:双联开关控制8个双管荧光灯,易出现“打火”现象。
计算 I=8X100W/220V=3.6A 当开关瞬时接通时有 5~10倍的冲击电流
则 I瞬动=3.6A X 8 =28.8 (A) 开关额定电流 10A
所以避免这种现象:I=1.3A---P灯具=1.3X220V=286 W
即一个开关宜带2~3个双管荧光灯。
八.建筑物防雷与接地
建筑物防雷接地是一个系统工程,按照《建筑物防雷设计规范》
GB50057-94相关内容,计算设计。
8.1建筑物防雷等级确定
建筑物年雷击次数计算:N=K*Ng*Ae (次/年)
其中:N: 为年雷击次数。单位为次/年
K: 为较正系数,取1.0
Ng: 建筑物雷击大地的年平均密度
Ae: 为建筑物的等效面积。
Ng=0.1Td (由于华北地区年平均雷暴日天数Td为36.3 d/a)
所以Ng= 3.63 次/年
本建筑物的等效面积为:Ae=0.0126 KM2
年预计雷击次数:N=3.63*0.0126=0.0457 次/年.
根据建筑物的防雷分类:本建筑为三类防雷建筑物.
8.2根据防雷等级确定 防雷措施:
本建筑物为三类防雷等级: 依据《建筑物防雷设计规范》避雷网格规格为:20X20米或24X16米,避雷线采用10镀锌圆钢,沿女儿墙闭环连接,屋面上所有凸出的金属构筑物或管道均与避雷线连接。
避雷引下线利用建筑物结构柱主筋(大于做引下线,引下线相互之间的水平间距不应大于25米;
建筑物外墙距室外地坪0.5米处设断接卡子测试孔,,大小为200X180X160MM,接地电阻不应大于10欧姆。具体做法参见建筑安装图籍92DQ系列。
8.3 依据规范合理选用 接地装置:
根据建筑物防雷设计规范,本建筑物防雷等级为三类,建筑物防雷装置满足防直击雷,侧击雷,防雷电感应,设置总等电位连接.
建筑物接地装置采用共用接地;接地极为建筑物桩基,基础底板上下两层主筋通长焊接,绑扎形成的基础接地网.接地电阻不应大于10欧姆,当施工后接地电阻达不到设计要求时,须增加辅助接地极.
本工程采用总等电位连接,在配电室做总等电位连接箱MEB,在电梯机房,弱电机房,各层强,弱电室内,设置辅助等电位箱 LEB.强弱电室内,各敷设一条40*4热镀锌扁钢,分别与MEB及基础接地网可靠连接。在弱电机房内设LEB箱,采用一根不小于35MM2电缆穿管SC40引至总配电室,与MEB箱可靠连接。所有进出建筑物的金属管(包括上下水管,暖气管等),及金属电缆外皮,均要与就近等电位端子箱可靠连接。具体做法参见 02D501-2<<等电位联结安装》 。
结束语:
综上所述,建筑电气的强电设计主要包括供电,配变电所,低压开关的选择,导线的选择,电气照明,建筑物防雷与接地等八个部分;当然本建筑为办公楼 与住宅,商业楼 等建筑物有区别,但方法与计算步骤可为工程设计或安装人员参考和交流。
