谭红波、胡小燕
中国电建集团重庆工程有限公司
[摘 要]近年来，随着我国社会经济的不断发展以及城市化的步伐日益加快，城市人口迅速膨胀。垃圾围城，俨然成为我国城市化进程中遇到的非常严峻问题。而垃圾焚烧发电厂项目，是解决垃圾围城的一种行之有效的办法，不仅可以大大降低垃圾填埋的体积，还可以发电，充分利用垃圾焚烧产生的余热。而这其中，垃圾池的防水施工质量的好坏，关系到垃圾渗沥液贮存，直接影响到项目周边地下水的水质环境，是垃圾焚烧发电项目建设质量控制的重中之重。本文通过对预铺反粘施工工艺的研究，提出了HDPE防水卷材预铺反粘施工工艺，解决了垃圾池底板防水防渗问题，取得了较好的效果，值得在防水施工中施工推广。
关键词：HDPE预铺反粘 渗滤液 危害 要点 应用
1、工程概况
南部县生活垃圾焚烧发电项目垃圾池、渗滤收集池、渣池底板采用2mm厚非覆砂面HDPE预铺反粘防水卷材施工，底板卷材施工面积约3000㎡，采用预铺反粘法施工。南部县生活垃圾焚烧发电项目也是目前国内为数不多的采用“HDPE防水卷材预铺反粘施工工艺”对垃圾池底板进行防水处理的垃圾焚烧发电项目之一。

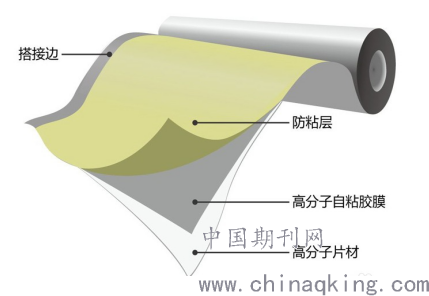

HDPE高分子自粘胶膜防水卷材是专门针对地下工程需用预铺法施工的工程部位而研发的一种性能优越的多层复合防水材料，其主要由高密度聚乙烯（HDPE）片材、高分子自粘胶膜和有特殊性能要求的表面颗粒保护层组成。后浇混凝土在初凝前，混凝土在重力作用下与卷材自粘胶层慢慢的产生交联啮合，在水泥固化过程中产生物理吸附和卯榫作用，使得卷材与后浇混凝土牢牢地粘接在一起，不易脱开。
.png)
2、 传统的垃圾池防水工艺及不足

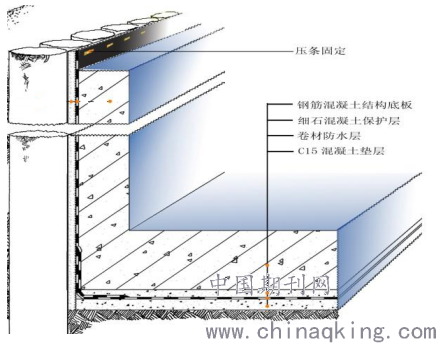

传统的垃圾池防水工艺是在垃圾池底板上复合一层不透水的防水材料（防水卷材、 片材或涂膜）形成不透水的建筑围护体系。传统防水层往往都是将卷材粘贴在基层上，防水层与结构本体的缝隙造成防水层结构的分离，防水层一旦破坏，水到处串流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效，造成渗滤液泄露。
.png)
3、 垃圾池渗滤液泄露的危害
渗滤液是垃圾在堆放和填埋过程中由于发酵、雨水冲刷和地表水、地下水浸泡而渗滤出来的污水。垃圾池在长期储存生活垃圾过程中会产生一定量的渗滤液，一旦防水失效，将造成渗滤液泄露,对周围的水体和土壤造成严重污染。
由于垃圾成分的不同，渗滤液氨氮浓度一般从数十至几千mg/L不等。由于垃圾渗滤液的氨氮含量和CODCr（重铬酸盐指数）浓度高,渗滤液渗漏会使水体缺氧，水质恶化，氮磷等营养物质是导致水体富营养化的诱因，还可能严重影响饮用水水源，渗滤液随着时间的增长，氨氮含量增加，可生化性降低，因此处理难度非常大。
垃圾渗滤液中有机污染物种类繁多，高达77种，其中促癌物、辅致癌物5种，被列入我国环境优先控制污染物“黑名单”。垃圾渗滤液中还含有10多种金属离子，这些金属离子会对生物处理过程产生严重地抑制作用。
4、 HDPE预铺反粘防水卷材施工工艺
（1）基层清理
清除基层表面杂物、油污、砂子，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行，并修补平整表面。尤其铲除水泥砂浆等附着物；阴阳角采用水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm。 基面若有明水，扫除即可施工。
（2）铺设HDPE预铺反粘防水卷材
根据施工现场状况，进行合理定位，确定卷材铺贴方向，在基层上弹好卷材控制线，依循流水方向从低往高进行卷材试铺，仔细校正卷材位置。

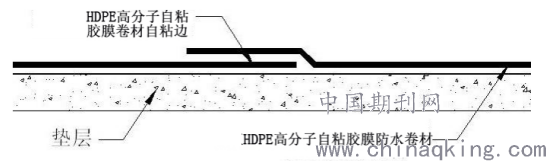

展开卷材，以高分子基材一面对着地面或墙面，端部搭接区要相互错开。卷材纵向搭接70mm，横向搭接100mm,揭掉卷材搭接边隔离膜，随后用力辊压卷材搭接。待卷材铺贴完成后，用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排出空气，使卷材充分满粘于基面上。搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的隔离纸揭起，将上层卷材对准搭接控制线平整粘贴在下层卷材上，刮压排出空气，充分满粘。
.png)
（3）卷材搭接边施工：
防水卷材搭接采用自粘法密封，卷材搭接预铺好之后，揭掉卷材搭接边隔离膜，用压辊辊压密实卷材纵向搭接70mm，横向搭接100mm。
（4）卷材节点细部处理
HDPE高分子自粘胶膜卷材阴阳角及节点无需附加层施工，但大面卷材铺贴完毕后应对节点等细部构造的完整性和密闭性进行检查处理，针对地下室底板上的桩头、锚杆、排水井等细部节点，应采用胶带粘贴牢固，然后涂刷防水涂料密封处理。
（5）检查修补验收

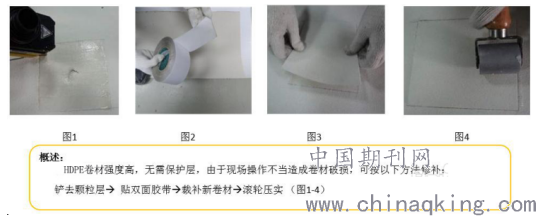

卷材铺设完成后应仔细检查，发现防水层出现破损应及时修补。修补前应先用长毛刷或布等清洁破损周边，并保持干燥。修补破损部位时，清理破损部位表面耐候保护层，同时剪取超出破损部位外边缘80mm的卷材，在光滑背面粘贴专用胶带，覆盖粘贴在破损区域上并压实粘牢，如下图：
.png)
5、HDPE预铺反粘防水卷材施工要点
（1）卷材防水层的基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
（2）卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
（3）卷材搭接时，大面积的卷材排气、压实后，再用小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，压出空气，贴铺牢固。搭接时应对准搭接控制线进行，搭接宽度长边不得小于70ｍｍ，短边不得小于100mm。
（4）卷材接缝张口翘边：一般是由于撕去预留自粘边隔离膜后未及时进行相邻卷材搭接作业，导致预留自粘边被现场尘土污染；另外一个常见的原因是进行搭接作业时，未及时使用压辊辊压，导致粘接不牢。
（5）节点密封材料与预铺卷材粘接不好：这种问题一般是由于所用密封材料与高分子自粘胶膜相容性不好引起的，为避免渗漏隐患，应采用与卷材相容的密封材料。
（6）大面卷材铺设须按照先远后近的铺设方法，以保证施工人员不过多踩踏已完成的卷材防水层。对铺设好的卷材防水层，应在防水层上铺垫临时保护层方可进行下道工序施工。
（7）在防水层及其下道工序施工过程中，施工人员须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入防水现场；在完成的高分子自粘胶膜卷材防水层推手推车施工时，必须在车腿下包好橡胶垫，以免破坏防水层。
（8）进行钢筋垂直、水平运输时，须轻拿轻放；钢筋吊放点采用木方、木板等临时保护措施，避免钢筋扎破卷材。
（9）绑扎钢筋过程中，若移动钢筋需要使用撬棍,应在其下设垫板作为临时保护，以避免破坏防水卷材。
（10） 进行钢筋焊接作业时，应采用木板、防火毯等作为临时保护挡板遮拦焊花，并先在焊渣可能溅射到的部位洒水，避免高温焊渣灼伤防水层。在浇筑结构混凝土时不得损伤防水层。
（11） 不得在已经验收完成的防水层上打眼凿洞。如必须穿透防水层时，必须提前通知防水施工方，以便提供合理的建议并及时修补。
（12）在进行后道工序施工时，施工单位须安排专人维护现场，做到轻拿轻放，文明施工，尽量避免破坏完成的防水层。如发现防水层出现破损，建筑施工单位应及时通知防水施工单位进行修补。
6、结束语
近年来，HDPE防水卷材应用范围越来越广泛，预铺反粘施工工艺也日趋成熟，“HDPE防水卷材预铺反粘施工工艺”广泛应用于轨道交通及区间隧道、机场、铁路、地下综合管廊等众多领域。其在重庆轨道交通4号线、成都天府国际机场、北京大兴机场高速沿线地下综合管廊等众多项目都发挥了巨大作用。而最让“HDPE防水卷材预铺反粘施工工艺”大放异彩的无疑是火神山和雷神山医院项目防水工程中的应用，抗击疫情分秒必争，“HDPE防水卷材预铺反粘施工工艺”的应用无疑大大缩短了医院在防水工程上的工期，为抗击疫情节约了宝贵的时间。与传统防水施工工艺相比，“HDPE防水卷材预铺反粘施工工艺”优势巨大。
1.HDPE 防水卷材有很高的灵活性，可满足不同工程防渗要求，可操作性强、不受基层面潮湿度的影响、施工方便、机械投入少、施工进度快，安装效率高，柔韧的侧边自粘搭接。
2.成本低、经济效益高，经实际测算采用该工艺要比钢筋砼自防水及黏土防水等普通防渗工艺的一般工程要节约成本 50% ～ 30% 左右。
3.HDPE防水卷材采用的材料均为环保材料，防渗原理是普通物理变化，不产生任何有害物质。
4.HDPE防水卷材具备较高的断裂拉伸强度和撕裂强度，耐水性好。防渗系数高，可有效克服基面的不均匀沉降，在非日光照射条件下使用寿命较长，可达 30～50 年。
“绿水青山就是金山银山”“用最严格制度最严密法治保护生态环境”-习总书记关于生态环境保护的指示言犹在耳，而垃圾焚烧发电项目中的垃圾池防水是涉及环保重要部分，施工质量从长久考虑将直接影响到周边环境安全，垃圾存储池产生的渗滤液对周边土体是否产生污染等问题是项目成败的关注焦点。
垃圾池做到不渗不漏与整个工程产生的社会效益和质量密切相关。因此，采用“HDPE防水卷材预铺反粘施工工艺”防止垃圾池底板渗漏对垃圾发电项目建设对提高工程的建设质量，节约投资，预防渗漏环境污染事故，维护各方正常的经济和社会效益具有重要的意义。
参考文献：
[1]徐恩顺. 高分子自粘胶膜防水卷材粘接性能研究及其影响因素分析[J]. 新型建筑材料,2016
[2]娄艳霞. 浅谈预铺反粘高分子聚合物防水卷材施工要点[J]. 河南建材,2015
[3]杨德亮;王超;杨海强;;地下车库高分子自粘胶膜防水卷材预铺反粘施工[J];中国建筑防水;2019年05期
[4]丁红梅;;高分子自粘胶膜防水卷材及其预铺施工技术[J];中国建筑防水;2010年22期
[5]林涛;林宏伟;;预铺反粘高分子自粘胶膜防水卷材施工技术的应用探讨[J];中国建筑防水;2018年24期
[6]沈春林;褚建军;;预铺式高分子自粘胶膜防水卷材及其应用[J];新型建筑材料;2017年01期
[7]石伟国;张运腾;;地下室底板高分子自粘胶膜防水卷材预铺反粘施工技术[J];建筑技术开发;2017年22期
