孙红哲
通辽热电有限责任公司 内蒙古自治区通辽市 028000
摘要：通过影响换热站运行的故障进行分析，确定了板换不换热这一主要问题及原因，并重点从实施一级网越站流程优化、加装v型过滤器排污装置、实施一级网反冲流程改造等三个方面，以解决板换不换热的问题，从根本上降低换热站故障发生率，从而确保换热站正常运行、提高区域供暖质量与效益。
关键词：换热站；供暖故障；不换热
Abstract: through the analysis of the faults that affect the operation of the heat exchange station, the main problem and reasons of the plate heat exchange are determined, and the emphasis is put on three aspects: the implementation of the optimization of the primary network process, the installation of V-type filter blowdown device, and the implementation of the primary network recoil process transformation, so as to solve the problem of plate heat exchange and fundamentally reduce the failure rate of the heat exchange station, so as to ensure the safety of the heat exchange station In order to improve the quality and benefit of district heating.
Key words: heat exchange station; heating failure; no heat exchange
前言：
换热站是实现小区、办公区及工业区供暖任务的重要节点，除了与之相联的各级管网外，它一般包括板式换热器、循环泵、增压泵、补水泵等供暖设备。故障多发往往会对换热站正常运行带来不利影响，从而降低供暖质量。因此，找出影响换热站运行的主要故障因素并制定有效对策，从根本上降低换热站故障发生率，对于保证换热站正常运行、提高区域供暖效率、确保供暖效益，至关重要。
1、影响换热站运行的主要故障分析
在换热站运行过程中，从其工作流程（见图1）来分析，造成故障的主要因素一般包括板换不换热、二级网主管线刺漏、一级网管线刺漏、循环泵故障等。
.png)

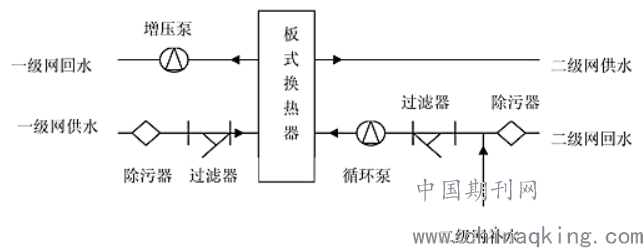

图1 换热站运行示意图
结合单个供暖周期分析，某换热站发生的故障导致储运的分析来看，板换不换热发生35次，占所有故障发生率的70%;二级网主管线刺漏发生7次，占所有故障发生率的14%;循环泵故障发生2次，占所有故障发生率的4%;因其它原因发生故障占比为2%。因此，从影响换热站关键故障因素分析来看，要想有效降低故障发生率，板换不换热是最主要的故障因素，因此，解决板换不换热是确保换热站正常运行的最主要措施。
2、板换不换热原因分析
结合实际进行分析，换热站故障发生率最高的影响因素是板换不换热，而造成板换不换热的因素很多，最常见的原因包括：一级网异物多、板换紧固过度、电动关断阀故障、一级网供热能力不足，以及换热站巡检制度执行不严。但从实践分析来看，板换紧固过度的问题可以有效避免，因为换热站板片为钛板，板片材质传热性能好，且密封垫按需定期更换，不存在使用老化密封垫现象。板换紧固过程中，工作人员要按照对角紧固原则，安排专人负责紧固尺寸测量，每台板换两侧分别测量上中下三个部分，保证整个紧固过程中板片均匀受力，要求最终紧固尺寸与规定尺寸误差为±10mm，才能符合板换紧固要求，也就是说板换过度紧固现象，只要按要求进行操作可以避免。同时，电动关断阀故障发生率相对较低，一级网供热能力不足、换热站巡检制度执行不严等问题发生几率也相对较少，而因一级网异物多造成换热站停运则是主要故障因素，这是由于管网改造、抢修等原因，冬季运行初期一级网管线中，异物杂质非常多，且杂质颗粒度大小不一，频繁造成一级网除污器、y型过滤器、板换等的堵塞，从而导致板换无法正常换热，只能通过停运，拆卸设备清理异物杂质的方式，才能恢复供热。
3、板换不换热解决对策
3.1实施一级网越站流程优化
优化一级网流程。第一步，关闭站外一级网支线阀门，打开站内一级网阀门及旁通阀门，运行一级网增压泵，进行“一级网人站支线——站内”小循环，利用站内自来水补水保持循环压力，强化站内排污，排出一网入站支线内的异物杂质。第二步，关闭站内一级网阀门，打开旁通阀门，加快一级网水力循环，减少异物杂质供暖后进入站内造成堵塞;第三步，拆洗一网除污器、过滤器、板换。
确定旁通管线管径。进站一级网分支管线管径一般为DN50，由于管径过细，一级网循环流量不足，可以采用DN100，因为其管径略小于进站一级网分支管线，可以适当增加流速，且对流量影响不大。当然，管径若过大，如大于进站一级网分支管线，极易造成流速降低异物杂质大量沉积。
确定阀门。进站一级网分支管线为地下管线，距地面距离为3m，通过对三种阀门进行对比分析，普通闸阀需预设2m*2m地下阀井池，便于操作、检修更换等，后期维护保养费用较高，而长杆球阀只需1m*1m预留操作阀井，且后期免维护保养，因此同管径的长杆球阀是最佳选择
确定安装位置。旁通管线、阀门要在站外靠近主、分支管线接口处作为安装位置，这是因为一级网循环水进本不进入分支管线，异物杂质在人分支管线内沉积少。
3.2加装y型过滤器排污装置
工作原理。Y型过滤器内部滤网较密，一级网细颗粒的异物杂质沉积在此处，造成一级网堵塞。在压盖顶部原有DN25丝堵处，加装排污装置，通过正反冲结合的方式，将沉积在此处的异物杂质排出，减少拆装次数，从而降低职工劳动强度。
排污阀门选取。根据实际情况分析，闸阀开启缓慢，排污效果差，闸板易被杂质卡住造成关闭不严密;截止阀开启缓慢，内部结构不通畅，易被杂质卡住造成关闭不严密;球阀开关迅速，疏通方便，因此，可以采用DN25球阀作为排污阀门。
3.3实施一级网反冲流程改造
由于锦换热站为整体机组，一级网两台增压泵出口及旁通均安装有单向阀。为实现对板换、过滤器等反冲，要按照减少改造工作量的原则，反装一台备用增压泵出口的单向阀，通过快速开关泵进出口蝶阀的方式，对板换、过滤器等进行反冲，减少异物堵塞，减少板换、除污器、过滤器等的拆装次数，从而降低位维修人员工作量。
结语：（1）通过一级网越站流程改造，在站外一级网支线、主管线连接处增加DNl50控制阀门两支，安装DN100连通管及控制阀门一支实现供暖前一网水不进站及支线异物清理。（2）通過安装y型过滤器排污装置（过滤器压盖DN25球阀一支）及排污管，强化过滤器排污。（3）通过反装一台增压泵出口单流阀，改进一级网反冲流程，减少除污器、过滤器、板换拆卸次数。
参考文献：
[1]谢飞燕.浅谈如何有效降低换热站故障发生率[J].工程技术(文摘版)·建筑:00106-00106.
[2]朱宇.换热站的设计及运行中若干问题的探讨[J].中国科技纵横,000(019):81-81.
[3]裴占东.集中供热换热站的优化及运行探讨[J].工程技术:全文版:00231-00231.
[4]李利文.换热站常见故障原因及消除方法[J].企业技术开发,(07):54-55.
