工业是国民经济的主导，是国家积累和加强国防的重要保障，而设备又是工业的命脉。设备的先进程度及安装精度直接影响工业的发展。本文对设备安装起重要作用的基准（设备安装标板）的埋设及测设的方法进行讲解。
标板的埋设要求既要方便使用又要利于长久保存，标板的埋设位置均是生产工艺的重要中心或是轴线,通常由图纸设计方指定。在土建施工中可留有预留孔埋设保护筒待混凝土养护期满后方便标板的安装。
一、标板埋设步骤：1.确定中心标板的位置，并用十字墨线在基础上做好标记。 2.以十字墨线交点为中心位置开孔，开孔尺寸φ130mm深度150mm，在孔口内安装φ130mm长150mm不锈钢管头，管顶高于地面约5mm作为保护筒使用（土建留有护筒省略此步）。3.待保护筒稳固后把中心标板固定在护筒内，标板顶面要求与地面一平。4.从中心标板四周缓慢将灌浆料或环氧树脂倒入护筒内对整个护筒内进行填充。5.灌浆料或环氧树脂初凝后对标板位置进行精确定位要求标板中心与十字墨线偏差小于2mm。6.精调合格后对标板及护筒进行保护至凝固。7.完全凝固后在标板上投出中心点，投好后的中心线点采用手摇钻1.5mm钻头打孔深度1~2mm，并在孔点的周围用红铅油画一圆圈，作为明显的标记。
二、按照标板的组成可分为由一个标板组成的单点型（如：烧结系统环式冷却机中心标板）、由两个及以上标板组成的直线型（如：料场系统堆取料机轨道标板）、由四个及以上组成的十字正交型（如：冷轧连退卷取机标板）、由三个及以上标板组成的放射型（如：硅钢系统环形加热炉标板）。组成形式不同的标板投测方法各不相同，下面介绍每种标板的测设方法。
1．单点型标板：单点型标板即保证单独点位标板位置的准确即可，以图一宝钢厂区烧结系统环式冷却机为例介绍一下点型标板的测设方法：
.png)

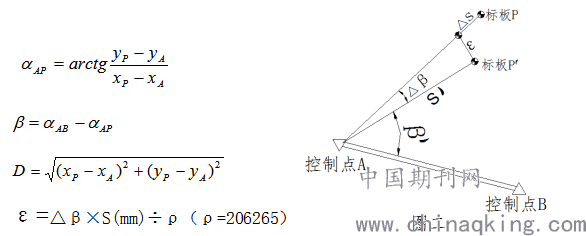

首先利用土建施工控制点为起始依据点，如图二将全站仪架设控制点A后视控制点B用直接放样法先测设出β角,定出AP丿的方向，然后再AP丿方向上测设距离S，即得标板P丿的位置，采用归化法对P丿点进行精调：：选用两侧回数精确测出∠BAP丿的值β丿和AP丿的距离S丿。计算出放样值与理论值的角度偏差△β=β丿-β和距离偏差△S=S丿-S。计算出方向归化值ε。根据方向归化值ε和距离偏差△S实地改点到P点，再进行以上归化法调整过程，当计算出的改正数满足精度要求后，该标板P点投测结束
测设数据计算公式如下：
.png)
2．直线型标板的测设：
直线型标板即保证两个或两个以上标板在同一条直线上。如图三以宝钢厂区料场堆取料机系统为例堆取料机轨道长约500米，为保证堆取料机平稳正常工作，要求轨道直线度满足规范要求即轨道标板要保证在一条直线上。下面介绍一下直线型标板的测设方法：

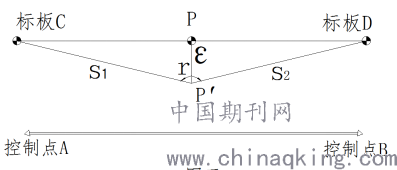

首先利用土建施工控制点为起始依据在堆取料机的两端采用点型标板的测设方法，两端各自测设出标板C和标板D，然后以两端标板为基准测设中间标板，当两标板相距不远且外界因素影响很小的时候可以采用穿线法：选取其中一端的标板架设仪器另一端标板作为后视方向，保证仪器水平方向角度不变，测设出中间待定标板的位置即为穿线法。当测站与后视相距较远或有外界因素影响时可以采用归化调直线法：全站仪在标板C和标板D的大致连线上的P丿点设站，采用归化调直方法，使仪器架设点的位置与标板C和标板D在同一直线上，归化调直法调整公式如下：
.png)
.png)
∠CP丿D=r，设△r=180°-r，
S1和S2分别为测站与标板C、D构成的两条线段的距离；
ρ=206265。
在P丿点上量出归化值ε，即为P点，仪器移至P点，重新测量∠CPD,计算其角值与180°之差△r，应满足△r≤5丿若不符合精度，可再次归化，直至满足精度要求。
3．十字正交型标板的测设：
十字正交型标板即标板所在的横纵两条线之间成正交关系，以图四首钢厂连退线卷取机为例要保证生产钢卷的质量，要求卷取辊所在的直线与生产中心线所在的直线成正交关系。下面介绍一下十字正交型标板的测设方法：

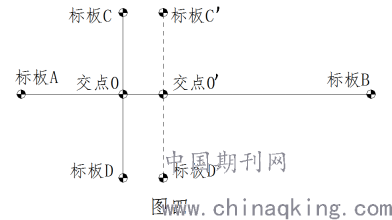

首先利用土建施工控制点为起始依据采用点型标板的测设方法，测设出长线上的两个标板A和标板B，然后以两端标板为基准，采用穿线法或归化调直线法确定出四个标板所在横纵两条直线的交点O位置，然后仪器搬站架设到O点，选取标板A、标板B两点中距交点O点较远的作为后视点，采用归化法测设出另外两个标板C和标板D。（如施工中存在特殊情况导致两条标板线交点O无法架设仪器或遮挡时，则可以采用引辅助线方法即辅助线与标板C和标板D所在的直线平行，投测出标板C丿和标板D丿，然后在辅助线上标板C丿和标板D丿分别架设仪器和作为后视，采用归化放样方法分别投测出标板C和标板D）。
.png)
4．放射型标板
放射型标板即标板所在的直线间构成固定角度关系。以图五宝钢厂硅钢环形加热炉为例介绍一下放射型标板的测设方法：
首先利用土建施工控制点为依据采用点型标板的测设方法在环形加热炉的中心投测出基础圆心标板P，然后将仪器架设于圆心标板P,后视控制点A继续采用单点型标板的方法，测设出标板C和标板D及标板E。
.png)
四．标板精度的检查：

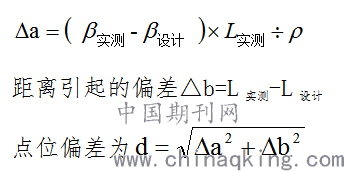

单点型标板检查时可以采用测角测距方法计算出偏差值，角度引起的偏差
.png)
单点型标板点位误差d≤2mm
直线型标板检查时可以采用两测回测角方法,满足所测量角度与180°差值≤3”
十字正交型标板检查其纵横正交度采用全圆观测法测两个测回，正交度的允许值为≤0.4√Lmm,L为基准线自交点起算的长度，按短边距离为准，不足5米以5米计。
放射型标板检查采用全圆观测法两个测回测量角度和距离，运用单点型标板点位偏差公式计算各点偏差，要求各点点位偏差≤0.5mm。
