曹峰、方斌、马青春
中车长春轨道客车股份有限公司 130062
摘要：随着城市建设的不断发展，轨道交通事业发展越来越广泛，人们出行已经越来越离不开轨道交通的方式。因此轨道交通车辆的安全问题，引起人们的高度重视，在车辆的维修检测方面，应当加大研究，保障轨道交通出行的安全性。地铁车辆中的密接式车钩，是车辆的关键部件之一，如果在运行中，一旦出现问题，将会直接影响到轨道交通行驶的安全，因此，加大对车辆全自动车钩大修工艺的研究，有着十分积极的意义。
关键词：地铁车辆；全自动车钩；大修工艺
引言：全自动车钩广泛应用于地铁车辆当中，全自动车钩可以实现机械、气路、电路的全自动连接。而半自动车钩的机械与电气连接结构及操作原理与自动钩相同，但是电路需要人工进行被动的连接，半永久车钩的机械连接，气路连接和电路连接都需要人工进行作业，这通常是在车间修理中逆进行的。其中连接系统是整个设备的关键部分。地铁尾部的全自动挂钩对两列车间的连接、正线救援和车段的调度工作起着重要的作用。另外，由于全自动车辆挂钩结构复杂，因此在车辆大修过程中，工艺十分复杂，因此，下面对车辆全自动车钩的大修工艺进行相应的研究和分析。
一、全自动车钩大修工艺的内容
全自动车钩的大修工艺总共一个分为5个部分来进行，分别是：拆解；清晰、脱漆；检修；组装；试验，车辆全自动车钩的大修工艺流程图如下图所示。
.png)
车钩的拆解工作就是将车钩分解成一个个单个的小零件，其中，车钩的钩体部分可以拆解成缓冲器、缓冲器的外壳部分以及橡胶轴承。在全自动车钩分解成单个的零件之后后，接下来就进行清洗步骤，将车钩彻底的进行清洁，并且要对需要进行探查的零件，进行脱漆清洗步骤。其中，对车钩部分进行探伤，是车辆全自动车钩大修工艺中，十分重要的一个部分，关系到车辆运行的安全性和稳定性，在需要进行探伤的部分，需要用到脱漆探伤。第三步是车钩的的检测维修过程，该过程主要包括对重要零部件进行检验、零件尺寸的检查、外观检查以及必要零件的更换，其中必换的零部件主要是橡胶零部件以及具有磨损损耗的零部件，这些是必须更换的。第四步是车钩的组装环节，车钩的组装是指按工件先后的顺序，对已经完成检修的工件进行组装的过程。车钩性能的试验是车钩大修工艺的最后一个步骤，主要包括车钩链接性试验，车钩的气密性试验以及各种功能的试验等等。以上五个步骤就是全自动车钩大修工艺的主要步骤，在作业过程中，要严格按照规定进行作业，保障工艺的有序进行。
二、全自动车钩大修工艺的难点分析
（一）对车钩的钩体部分进行分解和组装

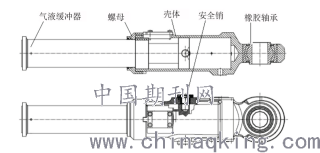

车钩的钩体部分如下图所示，分别由气液缓冲期，螺母，壳体，安全销以及橡胶轴承等几个部分组成：
.png)
在车钩的钩体中，气液缓冲器通过安全销与螺母之间的连接，安装在钩体的壳体当中。因此，当把一个缓冲装置和壳体组装起来之后，本身就会有一种紧凑的吸引力，即预压缩力，而这种压缩力大于气液缓冲器的静压缩力，这种压缩力能够使得气液缓冲器将螺母拆解下来，当压缩力消失之后，就能将安全插销拆下，最后将气液缓冲器拆下。为了安全拆卸和装配车钩的钩体，需要用到专用的液压装置，对车钩体进行有效的分解和组装。
（二）零部件的探伤方面
在车钩大修工艺中，对零部件进行探伤，是一个非常重要的步骤，但是这一步骤具有一定的难度，其中，零部件探伤一般都是通过磁痕来进行判断的，其探伤的合格性，应当做相应的研究。首先，对磁痕的分类进行简要介绍。在车钩应力集中和容易疲劳的零部件当中，需要对该部件进行探伤操作。通常将因为缺陷而产生在漏磁场上，形成的磁场痕迹规定为相关显示，因工作物断面突变、材料导电率差异，而产生在漏磁场上，形成的磁场痕迹规定为无关的显示痕迹。只有相关显示才对工作物件的性能有一定的影响，而非相关显示和伪造的显示都不影响工作物的性能。
在探伤的工作当中，为了进一步分辨磁痕的类型，将使用打磨后进行再次探查的方式，对于有尺寸要求的零件，一般打磨的量不能超过0.1毫米。如果继续对已探伤的零件痕迹进行复探，仍然存在磁痕的痕迹，并呈现扩大的趋势，则认为这一磁痕为裂纹痕迹。对于有裂纹痕迹的部件，应立即更换新的部件。如果部分锻造部件的磁迹比较长，渗透探伤显现比较浅，研磨后部分磁迹消失，渗透探伤没有渗透出现，则可以认定该痕迹为伪磁痕，表面判定为非疲劳裂纹，对磁痕进行打磨之后，痕迹消失，则部件可继续使用。在磁粉探伤过程中，对痕迹的分辨非常重要，要充分考虑到各种客观因素的影响，通过经验积累，提高对痕迹的辨别研究，能够有效的提高车钩修理的质量，保障车辆行驶的安全性。
结束语：在轨道车辆的维修过程中，对全自动车钩大修工艺的研究，是一项非常重要的工程，关系到车辆行驶过程中的安全性和稳定性。因此在车钩的大修过程中，应当保证操作规范流畅，按照规定仔细进行操作，保障车辆的车钩维修过程规范的进行。同时，应当加强操作人员的业务能力，熟练掌握各类磁痕的判别方式，通过实际工作不断积累探伤经验，保障车钩大修工艺的质量，从而有效的保障车辆运行的安全性。
参考文献：
[1]李迎春. 地铁车辆全自动车钩大修工艺浅析[J]. 现代城市轨道交通, 2015(06):33-36.
[2]赵丹阳. 北京地铁5号线半自动车钩大修工艺分析[J]. 机械工程师, 2016, 000(008):182-184.
[3]张静, 杨庆龙, 孙士俊. 常州地铁1号线车辆车钩控制系统研究[J]. 轨道交通装备与技术, 2019, 000(003):29-30.
[4]李海林, 杨阳, 闫伟,等. 地铁车辆大修用车钩连接器线缆支撑工装:, 2020.
[5]张维壹. 地铁车辆大修称重调簧工艺浅析[J]. 消费导刊, 2019, 000(008):61.
