张少伟 张磊
国网邯郸供电公司，河北 邯郸 056001
摘要：随着经济社会发展对用电量的需求大幅增长，模块化变电站建设周期短、造价优，尤其是110kV模块化变电站被广泛应用。目前模块化变电站组合电气布局多数采用户内空间布局，由于各间隔距离较近，造成GIS设备巡视和检修不便。本文着重介绍了户内110kV组合电器空间布局不足及调整优化策略，有效提升了GIS设备运行维修的便捷性，降低维修成本，提高GIS设备运行的安全可靠性，具有显著的指导意义。
关键词：110kV GIS组合电器；空间布局；优化
0 引言
随着电网建设迅速发展，城市内广泛建设全户内变电站，而全户内变电站GIS组合电器空间布局，无法满足日常GIS设备巡视和维修需要。本文着重介绍了全户内变电站GIS组合电器空间布局不足及调整优化策略，对有效提升GIS设备运行维修的便捷性，降低维修成本，提高GIS设备运行的安全可靠性，具有显著的指导意义。
1 典型GIS组合电器布局形式
1.1 110kV变电站典型GIS组合电器布局
目前，110kV变电站典型设计方案有110-A1-1、110-A1-2、110-A2-2、110-A2-3、110-A2-4、110-A2-5、110-A2-6、110-A2-7、110-A2-8、110-A3-2、110-A3-3共11种，其中110-A1-1、110-A1-2两种方案GIS组合电器是户外布置形式，其余9种方案GIS组合电器均是户内布置形式。户内布置的GIS设备间隔典型设计为1米。
2 GIS组合电器布局优化措施
2.1室内GIS组合电器布局不足分析

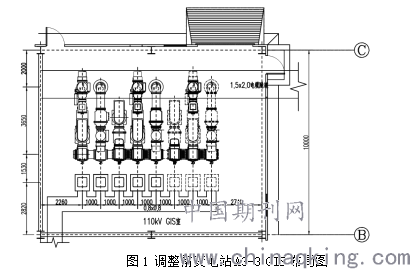

以变电站A3-3布局方案为例，该方面110kVGIS设备全布置在室内，110kVGIS室房间尺寸为长12米、宽10米，共8个间隔，其中虚线间隔为远期预留间隔，按照A3-3通用设计，每个设备间隔中心线距离为1米，经实际测量本方案已投运变电站，两个相邻间隔横向实际有效距离仅有10到20厘米，如此狭窄的空间无法满足运行检修人员的进出和工器具的放置，更严重影响设备日常巡视、检修试验和事故处理。
.png)
2.2室内GIS组合电器布局优化

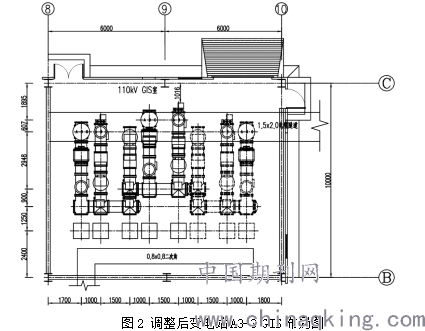

针对变电站A3-3布局方案存在的不足，经建管、设计、施工、运检、监理各方讨论研究，提出两种解决方案：第一种方案是对于在规划设计中的变电站，增大110kV设备室的长、宽尺寸，将每个GIS组合电器间隔间的距离由原来的1米增加至1.5米，相应调整GIS设备基础及电缆隧道的位置。第二种是对于处在土建施工阶段的变电站，由于变电站设备室尺寸已无法更改，无法满足将每个GIS间隔距离增大，考虑将两个GIS组合电器间隔为一组增大间隔距离，一组内的GIS间隔仍未1米，两组GIS间隔间的距离由原来的1米增加至1.5米。
.png)
2.3布局优化对比分析
典型变电站A3-3方案GIS布局，因间隔距离严重不够，无法满足运行检修人员设备日常巡视、检修试验和事故处理，严重影响开展变电站GIS设备日常工作的方便性和时效性，甚至可能造成问题处理不及时，发展成危急缺陷，引发设备事故，从而造成停电和经济损失。
通过优化变电站A3-3方案GIS布局，GIS组合电器间隔距离增加后，GIS组合电器间隔可满足运行检修人员进行日常巡视和维护检修,并可提高缺陷处理的效率，。
结束语
城市的迅速发展，需要建设更加安全可靠、运维便捷、节能环保的电力网络。从而进一步提升强化城市电网结构，提升城市电力质量。在城市变电站规划设计阶段，适当借鉴国内外优秀的设计模式，改善室内变电站GIS组合电器布局形式，提升我国城市变电站规划设计水平，提高电力运行可靠性和运行维护的高效性，是十分重要的。
参考文献
[1]王陈健.110kV城市GIS变电站总平面布置设计[J].企业科技与发展,2010(12):99-101.
[2]禇强，叶军，朱清清.城市型变电站GIS配电装置室的优化方法[J].电网技术,2018,39(1):410-15.
[3]黄欢，肖新华 .国家电网公司输变电工程通用设计——110kV变电站户外AIS与GIS布置方案对比分析[J].科技信息,2013(26):458-459.
[4]吴华杰.110kV GIS市区变电站设计技术[J]. 河北理工学院报,2003(4):54-60.
