史小强
上海宏波工程咨询管理有限公司 上海 201707
摘要:饰面板材一般常用于装饰装潢工程,在河道整治南工程中不常见,随着人民生活水平提高,对环境和居住要求越来越高,特别在国家大力整治水环境和一些地方创建文明城镇和特色古镇中会零星使用。本文以松江区泗泾塘河道整治(一期)工程为例,浅谈饰面板材(黄锈石贴面)在河道整治工程中的应用。
关键词:河道护岸 贴面装饰 技术措施 干挂与湿贴结合
1、工程概况
1.1工程名称:松江区泗泾塘河道整治(一期)工程。工程地点:上海市松江区泗泾塘。
1.2工程范围:本工程地处上海市松江区,西起向阳大桥,东至横港公路桥,整个河道呈东西走向,拟整治河道总长2.69km,河道桩号范围为K0+000.00~K2+691.94。
1.3主要施工内容:工程主要任务包括整治河段内的河道疏浚、新建护岸、新建桥梁、新建防汛通道、人行步道、绿化种植等。具体实施内容:土方工程228239.73㎡,新建护岸3611.61m,新建桥梁2座,绿化工程19702.71㎡,新建防汛道路10834.83㎡,人行步道3304.32㎡,大理石贴面6300㎡等。
2、工程重难点及贴面石工艺特点
2.1松江区泗泾塘为通航河道,往来船舶较多,激起的船行波及潮汐水位对护岸贴面石都会产生冲击力和吸附力,影响施工质量。因此施工质量控制是本工程的重难点。
对策:干挂指采用金属挂件将装饰材料牢固悬挂在结构体上形成饰面的一种挂装施工方法的简称。干挂石材即是利用耐腐蚀的螺栓等柔性连接件,将花岗石、人造大理石等石材直接挂在建筑结构的外表面的一种建筑外墙施工工艺。用此工艺做成的饰面,在风力和地震力的作用下允许产生适量的缓冲来吸收部分破坏力,使其不轻易出现裂纹甚至脱落;当破坏力消失后,石材也将会随结构而恢复原位。湿贴是指使用水泥或粘结剂直接将石材粘贴在结构体上形成饰面的一种安装方式。结合本工程的具体特点,施工主要采用干挂与湿贴相结合的施工工艺,充分发挥了干挂与湿贴两种贴面石施工的优点。利用膨胀螺丝将不锈钢挂件固定于护岸砼中,将开槽后的大理石面板背面摊铺粘合剂、槽内填满大理石胶后,安装在护岸结构面上的施工工艺。
2.2适用范围广
受到潮汐影响,本工程范围内存在水位差,贴面石装饰处在空气中、水下及水位差交接处等三种不同的界面同时存在。干挂与湿贴相结合的施工工艺结合了其各自的优点,此工艺具有更高的强度和稳定性。石材、板材的单块面积不大于1m2且厚度不小于25mm。此工艺同时适用于以上各种界面,适用范围广。
2.3工艺简单、施工效率高
(1)该施工方法采用粘合剂,比传统石材采用细石砼湿法粘贴,并灌水泥砂浆粘牢石材的施工方法,施工简便,且采用膨胀螺丝与挂件安装牢固可靠。不会因灌注砂浆污染石材板面。且石材表明洁净容易清理,可以长久保持外观效果。
(2)该施工方法无需采用龙骨支架,因此不需要预埋件,工艺简单,操作方便,效率高,同时比干挂法施工节省成本。
2.4成本相对较低、质量有保证
针对松江区泗泾塘河道整治(一期)工程护岸迎水面大理石贴面进行方案优化,选择了干挂与湿贴相结合的施工工艺。与传统的施工工艺相比,具备安全牢固、工艺简单、操作方便、效率高、节约成本的优点。

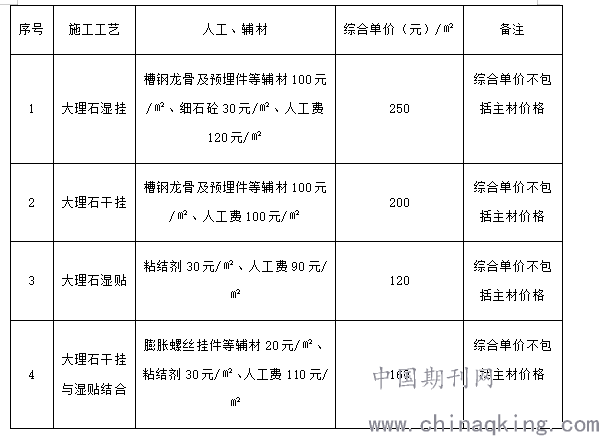

序号 施工工艺 人工、辅材 综合单价(元)/㎡ 备注
1 大理石湿挂 槽钢龙骨及预埋件等辅材100元/㎡、细石砼30元/㎡、人工费120元/㎡ 250 综合单价不包括主材价格
2 大理石干挂 槽钢龙骨及预埋件等辅材100元/㎡、人工费100元/㎡ 200 综合单价不包括主材价格
3 大理石湿贴 粘结剂30元/㎡、人工费90元/㎡ 120 综合单价不包括主材价格
4 大理石干挂与湿贴结合 膨胀螺丝挂件等辅材20元/㎡、粘结剂30元/㎡、人工费110元/㎡ 160 综合单价不包括主材价格
3、主要施工技术措施
3.1施工工艺流程
测量、放线(分格定位)→墙面钻孔→贴面石加工开槽→膨胀螺丝及不锈钢挂件安装→贴面石安装→伸缩缝处理→验收。
3.1.1测量放线
首先对护岸结构高程进行测量,定出水平线。根据石材尺寸对墙面进行水平线和垂直线放样,进行分格定位,定出贴面石的位置。最后根据贴面石的位置定出不锈钢挂件的位置并做好相应的标识。在进行测量放线的过程中,必须精确的找出水平线和垂直线的位置,同时必须充分考虑石材结构尺寸。在放样前必须考虑每节墙体伸缩缝的位置,后期采用硅胶对伸缩缝进行处理。
3.1.2墙面钻孔
根据测量放样定出的不锈钢挂件与膨胀螺丝的位置,用小型电钻机钻孔,钻孔深度为50mm。钻孔时必须保证垂直墙面钻入,钻孔后将钻孔残渣清除干净。
3.1.3贴面石加工开槽
贴面石材加工安装采用短槽式安装。首先将石材放置平稳,测出开槽位置并做好标识。用小型手持切割机进行槽口的切割工作。每块石材上下边应各开两个短平槽,短平槽长度不应小于100mm,槽深不应小于15mm,开槽宽度宜为6mm ~7mm,两短槽边距离石材两端部的距离不应小于石材厚度的3 倍且不应小于85mm,也不应大于180mm,石板开槽后不得有损坏、崩裂等缺陷,槽口切割后,必须将槽内的粉尘清扫干净。
3.1.4膨胀螺丝及不锈钢挂件安装
按照钻孔位置,用锤子将膨胀螺丝打入墙体,固定不锈钢挂件。不锈钢挂件安装不可一次性固定,应可上下移动,方便贴面石安装后调节位置。安装顺序从下往上安装。
3.1.5贴面石安装
施工前将护岸表面灰尘、杂物残留清除干净。首先将槽孔灌满大理石胶。确保大理石胶饱满后,将贴面石反面平铺在地面上,把拌合好的粘合剂均匀摊铺在石材反面。然后在根据固定在墙面的不锈钢挂件位置进行石材的临时固定,之后全面调节石材自身的平整度,将膨胀螺丝进行固定。石材安装由下向上进行,错缝安装,最后安装压顶贴面石。对挂好的每一块石板,均进行水平、垂直度检测并及时调整。在检测满足要求后,及时进行固定。对固定的贴面石表面及时清理,保证贴面石外观整洁。
3.1.6伸缩缝处理
“松江区泗泾塘河道整治(一期)工程”河道护岸每15米设置一道伸缩缝,缝宽20mm,缝间空隙采用厚20mm低发泡聚乙烯泡沫板嵌填,并在迎水面及外露面用单组分聚氨酯密封胶封闭(20*20mm),沉降缝施工时应垂直、表面平整。石材安装完成后,清理伸缩缝内灰尘及残留杂物。在伸缩缝两侧贴上胶带,保证伸缩缝垂直度。伸缩缝按照护岸结构设计要求,采用单组份聚氨酯密封膏进行处理。
3.1.7验收
贴面石施工完成后,对材料的外观质量、开槽位置、挂件的数量、粘结剂的饱满度、贴面石的平整度及垂直度等进行验收。施工过程质量控制严格采用“三检制”,经验收合格后方可进行下一道工序施工。
3.2质量控制
3.2.1原材料质量控制
(1)贴面石在采购前,优先选择资质良好,信誉高的厂家,并邀请建设及监理单位实地考察。进场前必须有供应商提供的出厂检验合格证书或质保证书,并按有关检验项目、批次规定,严格实施进场检验。材料进场后必须堆放整齐,及时覆盖。
(2)贴面石材应满足设计图纸要求。吸水率应小于0.8%,石材的弯曲强度不应小于0.8MPa,石材表面应采用机械进行加工,加工后的表面应用高压水冲洗或用水和刷子清理,严禁用溶剂型的化学清洁剂清洗石材。
(3)对进场贴面石材发现表面不整洁、出现缺损、以及折痕的情况。应立即做好标识,及时退场。
3.2.2施工前质量控制
(1)施工方案必须经过监理审批后才可执行,遇到现场实际情况与设计不符合时及时上报,请设计单位明确处理方案后实施。
(2)对进场施工技术人员进行书面交底,包括施工工艺、操作规范、质量规范标准等,签字确认后留存归档。
3.2.3施工过程质量控制
(1)贴面石材的垂直度不符合要求,应及时复核挂通线并依据图纸设计和实际需要弹出安装石材的位置线和分块线。对不合格的贴面石及时更换处理。
(2)贴面石材在进场前是按照统一的规格尺寸进行加工。在遇到转弯、折角、与结构物接触衔接处等位置时,需要重新进行加工处理。现场进行加工时, 一般采用手动切割机,受加工技术人员自身因素影响较大,必须要求现场加工人员认真测量尺寸,做好切割位置标识,经复核后方可施工。
(3)贴面石槽孔切割后,必须将槽内灰尘清理干净,灰尘清理采用羊毛刷,禁止用水冲洗。
3.2.4检验与质量评定
(1)根据设计图纸要求,“松江区泗泾塘河道整治(一期)工程”对打入的M6膨胀螺丝进行抗拉拔试验。本次检测共随机取样10点,检测结果全部满足设计要求(检测最大试验荷载值0.38KN~0.62 KN、2min后荷载示值0.38KN~0.62 KN、设计值≥0.3KN)。
(2)质量评定
.png)
3.3安全管理
(1)进入施工现场必须按照安全帽佩戴标准佩戴,施工人员着装整齐。(2)、严禁违章指挥、违章作业及酒后上岗。
(3)手持电动工具必须装设漏电保护器,各种型号的电动设备按使用说明书的规定接地或接零。
(4)施工现场临时用电要定期进行检查,并进行防雷保护;移动式电动设备、潮湿环境每天检查一次。对检查不合格的线路、设备及时予以维修或更换,严禁带故障运行。
(5)现场临时切割加工时,必须佩戴防护手套和防护罩。
(6)护岸顶高程3.8m,结构回填后迎水面高程为2.0m,因此需要临时搭设移动平台。移动平台仅作为现场临时架高作用,严禁堆放任何材料和物品。
(7)贴面石材在短驳运输过程中,手推车应垫好松软材料,两侧有人扶持,以免发生脱落。
3.4文明施工与环境保护
本工程实施前,宣传垃圾分类处理的重要性,提高施工人员的环境保护意识;要求做到小型施工机具安排合理,摆放整齐,外观清洁,性能良好。贴面石及粘合剂等材料堆放整齐,标志醒目。做到阶段施工,工完场清。减少扬尘降低噪音,施工时所用材料尽量汇总由加工厂统一加工。遇到特殊情况时,将材料搬运至项目部临时加工区加工并做好相应的防尘降噪措施。施工过程的粘合剂等余料、加工的边角料分类收集,及时清理。“松江区泗泾塘河道整治(一期)工程”被海市水务局(上海市海洋局)精神文明建设委员会评为“2019年度水务建设工程文明工地”;被上海市住房和城乡建设管理委员会评为“2019年度上海市文明工地”。
结束语:
综上所述,随着施工技术的不断发展,对施工的外观质量的要求越来越高。因此,在施工过程中要不断的总结,在保证施工工艺的合理性的同时,根据现场条件进行合理的优化施工方案。本文针对该技术的施工特点、适用范围进行了分析,并分析了施工工艺流程、效益分析、质量控制、安全管理、文明施工与环境保护等内容,目的在于抛砖引玉,为以后类似项目的施工提供借鉴价值。
参考文献:
[1]吴婷婷.对房屋建筑外墙干挂石材施工技术的探讨[J].建材与装饰.2019(06).
[2]郑小敏.浅谈干挂大理石施工工艺[J].中外建筑.2018(02).
[3]董学军.外墙面砖的施工技术及质量控制[J].江西建材.2017(21).
