陈义俭
江苏省华建建设股份有限公司深圳分公司 广东省深圳市 518000
[摘 要]：内墙木纹铝板装饰施工工艺操作间便，在满足装饰效果的同时有不变形、不变色、易清洁、使用寿命长等特点，满足了建筑市场对低碳、节能、绿色环保且可持续发展的总要求。
[关键字]：木纹铝板；绿色；环保
1、工程概况
中洲大厦为超高层高端商务办公楼，位于深圳市福田区，总建筑面积为9.7万m2，地下4层，地上45层，建筑总高度200.8m。主体塔楼结构形式为型钢混凝土框架-钢筋混凝土核心筒混合结构。首层设有通高的大堂约17米高，大堂内墙面采用木纹铝板和石材饰面。
2、工艺原理
木纹铝板饰面先根据墙面的的实际尺寸进行深化设计确定饰面板的尺寸大小，一方面在工厂将木纹铝板压制成型后运输至现场，另一方面在现场安装钢龙骨，两方面完成后进行现场拼接安装。施工工艺清晰，安装便捷，装饰效果好。
3.中洲大厦大堂木纹铝板设计构造

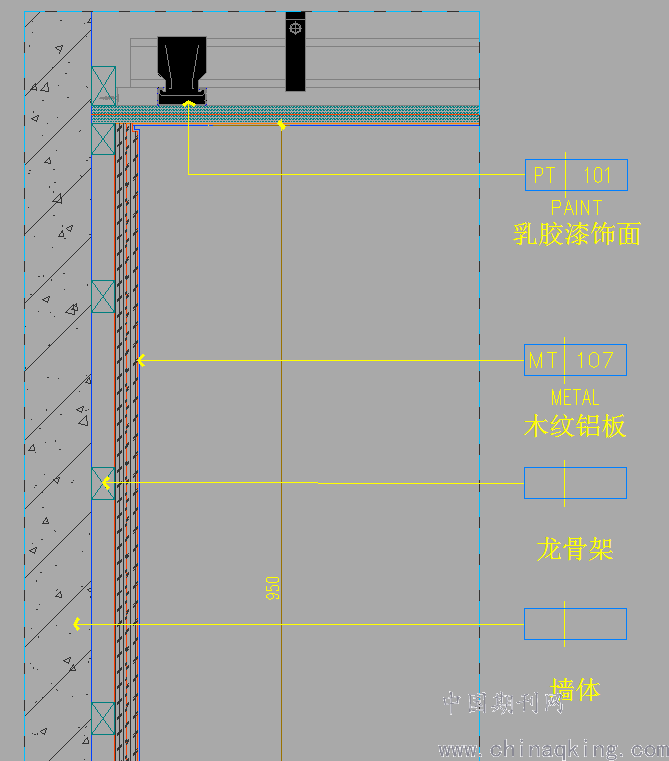

墙体上固定埋件，然后设置龙骨架，再在龙骨架上固定木纹铝板，见图1
.png)
图1
4、施工工艺流程
施工工艺流程：基层清理→内墙实体放线→后置埋件安装→龙骨架制作、安装→龙骨架隐蔽验收→木纹铝板安装→检查验收→成品保护。
5、操作要点
5.1施工准备
5.1.1技术准备
1）施工前应认真熟悉施工图纸、了解设计意图，掌握结构现场实际尺寸及预埋预留情况。
2）按照设计图纸和现场实测尺寸，确定木纹铝板支承骨架的安装位置。
3）组织施工作业班组人员进行技术、质量、安全、环境交底。
4）根据控制轴线，水平标高线，弹出木纹铝板安装的基准线（包括纵横轴线和水准线）。
5.1.2材料准备
1）木纹铝板的品种规格必须符合设计要求。
2）骨架材料：主要材质为铝合金型材或型钢等，金属材料和零配件除不锈钢外，钢材应进行表面热镀锌处理或采取其他有效防腐措施，铝合金应进行表面阳极氧化处理或其他表面处理。
3） 固定骨架的连接件：主要是不锈钢膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合设计要求和国家现行产品标准。
5.1.3设备准备
1）小型机具：电焊机、电锤、开槽机、电钻、风动拉铆枪、手提式电动砂轮机等。
2）一般工具：锤子、板手、打胶枪、螺丝刀、螺钉旋具、线坠、水平尺、钢卷尺等
5.1.4作业条件
1）主体结构已施工完毕并完成相关验收手续。
2）材料按计划一次进够，并配套齐全。
3）门窗已安装完毕，其质量符合规范要求。
4）施工前做好样板，经建设、监理、设计单位有关人员共同验收确认后，方可组织施工人员进行大面积施工。
5.2基层处理
首先对建筑物的墙面进行检查处理，预留、预埋应满足设计及施工规范要求。
5.3放线
建筑物墙面实体放线，首先用经纬仪把建筑物的轴线全部返到墙面上，根据轴线用钢丝线在墙的角部和顶部找方正，定出龙骨的安装框架，再根据木纹铝板的排板图放出各个龙骨的安装线。
5.4龙骨制作安装
1) 龙骨的下料尺寸应根据木纹铝板的设计图和实际放线尺寸下料，纵龙骨为通长龙骨，横龙骨为纵龙骨的间距尺寸。下料完成后，进行防锈处理，刷两道防锈漆。
2) 龙骨安装时，根据龙骨安装线，首先安装纵龙骨。纵龙骨与墙面的连接采用与墙面预埋件焊接，间距为600mm一个固定点。
3) 纵龙骨安装完成后焊接横龙骨，横龙骨的间距根据定型铝木纹板尺寸设定。
4）在纵横龙骨上安装U型卡件，采用自攻螺丝连接，卡件的间距一般不超过300mm，然后安装横向通长螺杆，横向丝杆的间距是根据木纹铝板上预留的卡扣设置的。
5）骨架隐蔽验收，龙骨的安装应注意垂直度、平整度，各龙骨间的间距准确，单面满焊，防腐、防锈到位。
5.5木纹铝板制作安装
1） 木纹铝板根据深化设计的图纸在工厂加工制作完成，
2） 根据排板位置图把加工好的木纹铝板就位，试安装
3）木纹铝板将其与龙骨上通长丝杆卡到位，调整铝板的垂直度、平整度都达到要求后，在铝板的底端及顶端用角铝与龙骨连接固定。
4)当木纹板安装完毕后，再用靠尺检查垂直度、平整度是否合格，当检查合格后，方可进行下一道工序的施工。
6、质量控制
6.1 工程质量控制标准
6. 1.1主控项目
1）饰面板的品种、规格、颜色和性能应符合设计要求。
检验方法：观察；检查产品合格证、进场验收记录和性能检验报告。
2）饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件现场的拉拔强度必须符合设计要求。饰面板安装必须牢固。
检验方法：检查进场验收记录、现场拉拔检测报告、隐蔽验收记录和施工记录。
6.1.2一般项目
1）饰面板表面应平整、洁净，色泽一致，无裂痕和缺损。
检验方法：观察。
2）饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致。
检验方法：观察；尺量检查。
3）饰面板上的孔洞应套割吻合，边缘应整齐。
检验方法：观察。
4）允许偏差项目饰面板安装的允许偏差
7、成品保护
7.1饰面板及各种附件，进场后分规格、分类码放在防雨的专用库房内，不得在压放重物。加工与安装过程中，应特别注意轻拿轻放，不能碰伤、划伤，加工好的板材保护膜和标签应完整。
7.2 加强半成品、成品的保护工作，保持与土建单位的联系，搭设外架子时注意对饰面板的保护，防止已安装好的饰面板受划伤。
7.3 质检员与安全员紧密配合，采取措施搞好半成品、成品的保护工作。
8、安全环保措施
8.1 加强对作业人员的安全、环境意识教育，严格遵守关于《环境、职业健康、安全作业指导书》的有关规定。
8.2 必须随时携带和使用安全帽和安全带，防止机具、材料的坠落；
8.3 作业时要穿整洁合体并适合作业特点的工作服，要穿适合作业特点的工作鞋，不得穿凉鞋、拖鞋。
8.4 凡要带入楼内的机械事先必须接受安全检查，合格后方可使用。
8.5 不得随意拆除脚手架等临时作业设施，不得已必须拆除脚手架或搭板时，需得到安全人员的允许，作业结束务必复原上述装置。
8.6 在电焊作业时，必须设置接火斗，配置看火人员；各种防火工具必须齐全并随时可用，定期检查维修和更换；电焊作业区范围内不得放置易燃、易爆材料。
8.7 合理安排作业时间，尽量减少夜间作业，以减少施工时机具噪色污染；避免影响施工现场内或附近居民的休息。
8.8 完成每项工序后，应及时清理保证施工现场的清洁。
参考文献
[1] 《建筑装饰装修工程施工质量验收规范》GB50210-2001
[2] 《建筑工程绿色施工规范》GB/T50905-2014
