中铁二十二局集团有限公司河北雄安分公司 河北保定 071800
摘要：铅丝石笼网箱广泛运用于大桥保护、固土结构、海滨防御工程，其具有成本低、抗变形力强、渗透性高的优势。文章介绍了铅丝石笼在西藏文创园区水系二期综合整治工程中的实施情况及效果。
关键词：铅丝石笼；水系综合治理
引言
铅丝石笼技术在一些地区也称为格宾石笼网，它与十九世纪中叶使用竹笼护砌河堤的基本原理大致一样，二者之间的区别在于其主要材料为铅丝、格宾系结构，竹笼用的是竹篾，后者用的是铅丝和格宾网，结构也从手编的竹笼变为机器编制的六边形金属网箱结构。相比起来，铅丝格宾石笼网更加稳定、牢固，应用寿命更长。将石头或卵石填充至石笼格宾的箱体内，其渗水性能以及结实性更强。
铅丝格宾石笼技术源于欧洲，它属于一项新的工艺，近年来这项技术得到了广泛的应用和发展，目前已普遍的运用在水利工程、公路建设等领域，尤其适合柔性生态护坡作业、植被恢复以及水土保持等防治工程。我们在对西藏文创园区水系二期综合整治工程中应用这一技术，其成本在很大程度上小于混凝土，在实施沟渠护砌及沟渠治理项目时，首先应当选择成本较低的铅丝石笼作为护底、护坡的支砌材料。
1.工程简介
西藏文化旅游创意园区水系综合整治二期工程位于慈觉林沟左岸，洪水汇集入妙光大道右侧排洪渠，最终排入拉萨河。二期段洪水频发季节，沿坡而下，为了保护西藏文化旅游创意园区的安全，稳定两侧冲沟边坡，采用合理的工程防护措施。本项目铅丝石笼网主要用于谷坊坝。
2.工程实施方法和步骤
2.1铅丝石笼护底断面
铅丝石笼是一种将蜂巢形网片组成箱笼，里面填入块石或卵石，铅丝石笼外部钢丝的抗拉性极强，不容易被损坏，填充料相互之间存在空隙，让其拥有一定的抗变形能力。
西藏文创园区水系二期综合整治工程中铅丝石笼护底、钢筋石笼拦砂坎，护底采用50cm厚的铅丝石笼护底，拦砂坎采用180cm高的钢筋石笼拦砂坎，铅丝石笼内填塞块石，断面如图所示。
.png)
2.2施工工序
（1）清基作业，基础仓面上可见的尖锐杂物应尽可能的清除干净，确保基础土方刮平。

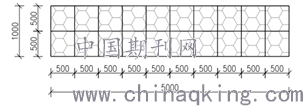

（2）进行铅丝网箱的砌筑，对基仓进行验收之后，可以开始铅丝石笼外框骨架的焊制，铅丝石笼外框骨架应逐层进行焊制；焊制完成后开始铺设铅丝网片。铅丝石笼外框骨架如图所示：
.png)
（3）铅丝网箱内填充石块或卵石。
2.3施工步骤
2.3.1铅丝石笼基础测量放线及开挖
铅丝石笼施工在排洪渠施工完成后实施，铅丝石笼护底及拦沙坎。确定排洪渠开挖线用挖掘机开挖，机械开挖完后铅丝石笼的基础需要人工修理，确保基仓面平整，之后使用打夯机对基础土方进行夯实，监理验收后焊制铅丝石笼外框骨架，焊制完成后铺设铅丝网片准备填筑。
2.3.2焊制铅丝石笼外框骨架及绑扎铅丝网箱
（1）首先用Φ16的钢筋进行焊制，每个网箱大小为50cm×50cm，根据现场设计施工尺寸决定焊制外框骨架的长宽高，逐层进行焊制，确保每一层铅丝网箱为一个整体。外框骨架焊制在事先规划好的施工区域进行焊制，避免二次搬运。
（2）将捆扎包内需要进行组装的铅丝网片等取出，将这些材料摆放于平整地面之上。
（3）将铅丝网片放进外框骨架内铺平、铺满，再用扎丝对铅丝网片进行绑扎连接，确保每个网箱是一个独立的整体。
2.3.3铅丝石笼的填充
（1）组装作业结束以后，然后我们用人工填充的作业方式逐个进行石块填充。
（2）填充石料的摆放必须整齐有序，石料大小尽量均匀，箱体填充石料不小于200mm。填充过程中应对箱体线条进行合理的调整，确保砌体线条平整，保证倾斜度相同。
（3）石料填充完成后即可开始封盖，选择扎线紧密连接，相互距离保持20cm。
（4）石料填充过程中要注意动作轻巧，扎线甩头都应朝向箱体内部，护垫摆石时，处于下方位置的石料应削去棱角。
（5）铅丝笼在填石完成后顶部进行封盖，扎线扎紧，间距20cm。装封后的石笼应达到填石饱满，外形方正，扎口结实。
（6）铅丝笼应自下而上、层层就位，使笼头上下互相错开，紧密压茬，并将各笼间用10#铅丝绑扎连接，间距不大于25cm。
2.3.4铅丝石笼、网内石料选择
网内石料：网内石料必须坚硬、新鲜、无风化剥落或裂纹且小于网目大小的石料不得超过15％，网箱中填石料应选择不易被风化的水解弱风化岩石，粒径不小于200mm，抗压强度不小于30Mpa，铅丝石笼错缝砌筑。
3.注意事项
铅丝石笼施工过程中需要注意2方面的问题。一是在运输的过程中，尽可能选择平坦的道路。建议使用车辆进行运输，从而起到保护网的作用。运输到施工现场后，我们应选择相对平整的地方进行堆放，防止在铅丝网片使用之前就产生变形问题。二是在正式施工时，在装石料的过程中应轻轻拿放。同时还应根据实际需要来计算石料的投放量，尽量选择用机械进行装笼，因为使用机械进行填装，更加快捷安全，不易发生施工人员被石料砸伤的事故。
4.实施效果
西藏文创园区水系二期综合整治工程中的铅丝网已经投入使用并已经历过一次洪水，其成效较好，有效防止洪水的冲刷而造成渠道内建筑物失稳及水土流失，并且基本不需要后期维护成本，同时具有使用抗冻胀的柔性、抗冲刷性，又有着良好的结构稳定性和透水性等特点。
5.结束语
在排洪渠治理中采用铅丝石笼，能有效解决采用砌石体、混凝土等刚性工程措施治理易造成水环境恶化的问题，促进水生植物以及水陆交接区域生物的健康生长，但在实际施工中我们也必须注意施工方案的选择，采取科学的施工工艺，确保铅丝石笼的作用得以充分发挥。
参考文献：
[1]汪恕诚．水环境承载能力分析与调控[J] 水利划设计．2002（01）：16
[2]周奕梅．水利工程规划设计中的环境影响评价[J]．水利规划设计．2002（03）：10
[3]曾兴旺．水利工程土方填筑碾压施工质量控制[J]．水利技术监督．2015（03）：29
[4]叶金飞，方平-混凝土四角体和铅丝石笼在河道整治过程中应用研究[J]．江西建材．2015（03）：39
[5]王国学•浅谈土工布铅丝石笼软体沉排护岸施工[J]．水利科技与经济．2010（01）：54
[6]李向阳，李小立，于立涛．铅丝石笼网片编制技术[J]．内蒙古水利．2010（03）：84
