1宁波江北下沉式再生水厂供配电系统概况
宁波江北下沉式再生水厂总规模为35万m3/d，一期建设规模为15万m3/d，设备分2阶段安装，一阶段安装10万m3/d。本工程为地埋式污水处理厂，仅将变配电间及综合楼设置在地面上。
本工程电压等级为10kV，0.4kV两个电压等级。根据用电设备的性质、特点、负荷分布情况，本工程设有一座10kV 变电站、三座10/0.4kV变配电室。每座低压变配电室皆位于负荷中心，供电半径小、输配电系统能耗低、供电质量及可靠性高。每座变压器均设置两台干式变压器，一用一备。
2 宁波江北下沉式再生水厂节能措施
1）合理选择变配电室位置
本工程用电负荷主要集中在预处理区域、深化处理区域以及深度处理区域。预处理区域主要包括进水提升泵房及粗格栅、细格栅及曝气沉砂池、精细格栅池、污泥干化系统等，总计算负荷1548kVA，因此在预处理上方设置一座10/0.4kV变配电室。深化处理区域主要包括生化池、鼓风机房、二沉池、除臭系统等，总计算负荷1515 kVA，因此在深化处理上方设置一座10/0.4kV变配电室。深度处理区域主要包括高效沉淀池、中间提升泵房、反硝化深床滤池、紫外线消毒渠、尾水提升泵房等，总计算负荷1690 kVA，因此在深度处理上方设置一座10/0.4kV变配电室。
本工程变配电室考虑线路供电距离，均深入负荷中心供电，因此低压配电线路长度大大减小，线路阻抗随之减小，从而减小线路损耗，提高供电效率。
2）保证三相负荷的平衡性
本工程主要用电设备为水泵、风机类负载，大部分为三相负荷，三相负荷基本平衡。如果无法保障三相负荷的平衡性，会造成不对称负荷，从而使中性导体电流增大，则会使得配电出现零序电流的情况，会使得线路与变压器的电能损耗显著提升。如果三相线路中不平衡度减少约30%，则可以降低约7%的电能损耗。如果能减少50%的不平衡度，则能降低15%的电能损耗。由此可见，通过提升三相负荷的平衡度，能有效降低实际电能损耗的情况。
3）提高功率因素
功率因数提高的优点有：（1）在有功功率一定的情况下，功率损耗与功率因数的平方成反比，因此功率因数越高，线缆功率损耗越低，提高功率因数可以减少线路损耗。（2）提高功率因数减少变压器的铜损。变压器的功率损耗主要包含铁损和铜损。提供变压器二次侧的功率因数，可使总的负荷电流减少，从而减少铜损。（3）提高功率因数可以减少线路及变压器的电压损失。由于提高了功率因数，减少了无功电流，因而减少了线路及变压器的电流，从而减少了电压降。（4）提高功率因数可以增加发配单设备的供电能力。
本工程三座10/0.4kV变配电室均在低压侧设置集中无功补偿装置，采用SVG型无功动态补偿，对配电网和配电变压器有降损作用。SVG型无功动态补偿装置投切控制方式为IGBT构成的电流源型控制，可动态快速连续平滑调节无功输出，最大限度满足功率因数补偿要求。SVG型无功动态补偿装置具备滤除谐波的能力，可滤除变频器产生的谐波等。
4）合理选择变压器
变压器的选择应满足《三相配电变压器能效限定值及能效等级》（GB20052-2013）的规定，变压器选择优先选择耗损值为2级或1级的产品。
本工程采用非晶合金材料干式变压器。非晶合金材料由铁、钴、硅、硼、碳等元素配比合成，具有以下特点：（1）各向同性软磁材料，利于去磁，电阻率高，涡流损耗小；（2）厚度非常薄，仅为0.025mm；（3）使用非晶材料，比使用硅钢片空载损耗下降70%-80%。

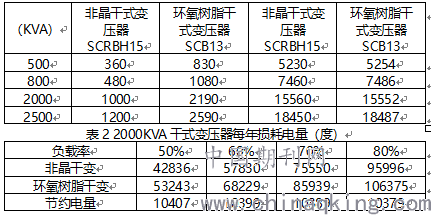

表1 变压器损耗比较
年损耗电量=全年运行小时数*（空载损耗+负载损耗*负载率的平方）
由此可见，非晶合金干式变压器节能效果显著。虽然初期投资较多，但单台变压器每年节省电费10400元左右，七年左右可收回多余投资，并且非晶合金干式变压器维修方便以及可回收利用。
5）合理设置变频器
本工程采用变频调速装置合理调节水泵、风机设备的运行频率，达到最佳工况节约能源。工艺设计时，水泵、风机的容量按最不利情况下设计，风量及风压、流量及扬程均按最大值设计，实际上存在较大的调整空间，采用变频器调节水泵、风机等电动机的转速，从而改变电动机的输出功率，可达到节能效果。本工程大部分水泵采用变频器调节控制，优化工艺运行参数，达到节能目的。
从流体力学的原理得知，使用感应电动机驱动的风机、水泵负载，当电动机的转速由n1调节为n2时，输出轴功率P、流量Q、扬程H与转速n的关系为：
Q2=Q1*n2/ n1；H2=H1*（n2/ n1）2；P2=P1*（n2/ n1）3；
由此可见，当需要75%的流量时，电动机调节频率为37.5Hz，这时所需要的的轴功率为原来的42.2%，节能效果非常显著。在进行节能计算时，应考虑变频器本身的功率损耗。
6）合理选择电缆
电缆通过电流时会产生电能损耗，电能损耗与导体材料、导体截面积和线路长度因数有关系。由于铜导体的电导率较高，为了减小线路损耗，本工程电缆导体采用铜导体。导体截面积采用经济电流的方法进行合理选择并进行热稳定校验。在经济合理的原则下，适当的增大截面积以降低线路损耗。此外，电缆敷设时，尽量按照直线敷设的原则，提升节能效果。
7）照明节能
本工程为地埋式污水处理厂，厂区面积较大，若全部采用灯具照明，将大大增加用电功率，因此考虑灯具照明与自然光相结合的方式，可降低用电功率，达到节约能源的目的。
（1）自然光照明
本工程采用导光管采光系统，通过室外采光装置采集自然光，经导光管高效反射及传输后，由漫反射器将自然光均匀导入室内需要光线的任何地方。光导照明系统黎明至黄昏、阴雨天均有良好的导光效果。
本工程地下厂房总面积为34000平方米，按照《建筑照明设计标准》（GB50034-2013）节能标准，厂房照度标准值为100lux，若全部采用灯具照明则需要80KW的照明灯具。本工程在地面上适当处设置80处导光筒，导光筒直径为750mm，每个导光筒照射面积60平方米，照明亮度为196lux（室外自然光为45Klux），剩余区域需要65KW的照明灯具，一天节约用电约15kW*12h=180度。
结语
综上所述，电气设计节能措施包括合理选择变配电室位置、保证三相负荷的平衡性、提高功率因素、合理选择变压器、合理设置变频器、合理选择电缆以及照明节能。落实市政工程电气设计中的节能措施，是市政行业践行节能减排的重要方式，更是有效推动社会可持续发展的重要力量。
