1海洋石油工程股份有限公司 天津 300452；2海洋石油工程股份有限公司 天津 300452；
3中海油田服务股份有限公司 天津 065200
摘要：海洋石油平台由于所处的环境比较恶劣，所以如何保证海洋石油平台的安全至关主要。石油平台安全设施一应俱全，每个安全设备都需要有醒目的标识牌。如何固定标识牌，显得尤为重要。以往海洋石油平台上所用的标识牌支架，一般是直接焊接固定在栏杆上。这种标识牌支架，由于是直接焊接到栏杆上的，因此，容易引起栏杆防腐层受损和项目后期工作量的增加，且由于海上风力较大，直接焊接到栏杆上的标识牌支架易产生变形 ，影响使用寿命。此新型支架，较好的解决了上述支架的弊端。
关键词：标识牌支架；管卡；背板；海洋石油平台
本新型安全标识牌支架的主要目的在于克服现有技术存在的缺点，而提供一种用于海洋石油平台上的安全标识牌支架，其不仅能够安装在海洋石油平台的栏杆上，解决了直接固定在海洋石油平台栏杆上容易产生变形、受损或项目后期工作量的增加的问题；而且，其还坚固耐用，大大提高了工作效率，拆卸后可重复利用，大大节省了生产成本。
本新型支架的是由以下技术方案实现的：
一种用于海洋石油平台上的安全标识牌支架，其特征在于：包括：对称设置的数个管卡、安装在管卡底部内的作为标识牌的背板，其中，数个管卡的顶部为与栏杆相配的环形，并分别套装在栏杆上；套装时，管卡的环形顶部内和栏杆之间敷设有橡胶垫，用以防止栏杆油漆受到损伤；数个管卡的底部为与背板相配的平板状。
所述管卡采用5mm厚的碳钢板制成；且管卡的顶部是由两个匹配对称设置的半圆形对接而成的环形结构。
本实用新型的有益效果：本实用新型由于采用上述技术方案，其结构简单，安装方便，不仅能够安装在海洋石油平台的栏杆上，解决了直接固定在海洋石油平台栏杆上容易产生变形、受损或项目后期工作量的增加的问题；而且，其还坚固耐用，大大提高了工作效率，拆卸后可重复利用， 附图说明
图1为本实用新型结构主视示意图。

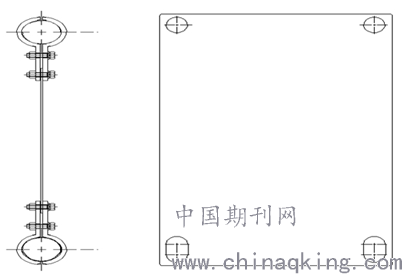

图2为本实用新型结构侧视示意图。
图3为本实用新型结构背板示意图。
图中主要标号说明：
1.管卡、2.橡胶垫、3.背板、4.螺栓螺母对 。
具体实施方式
如图1-图3所示，本实用新型包括：对称设置的数个管卡1（本实施例为四个）、采用螺栓螺母对4连接方式安装在管卡1底部内的作为标识牌的背板3，其中，数个管卡1的顶部为与栏杆相配的环形（本实施例：是由两个匹配且对称设置的半圆形对接而成的圆环形结构），并分别套装在栏杆上；套装时，管卡1的环形顶部内和栏杆之间栏杆之间敷设有橡胶垫2，用以防止栏杆油漆受到损伤，同时，具有减振效果；数个管卡1的底部为与背板相配的平板状。
上述管卡1采用5mm厚的碳钢板制成。
使用时，将将两个匹配对称设置的半圆管卡1采用螺栓紧固方式套装固定在结构栏杆上，然后，将橡胶垫2敷设于管卡1和栏杆之间，防止栏杆油漆受到损伤，同时，具有减振效果；再将背板3通过螺栓螺母对4连接方式与作为标标识牌的背板3紧固在一起，背板下方的螺栓孔采用椭圆形，以方便由于误差引起的
该新型装置在项目ZAWTIKA进行了应用，并取得了良好的效果。
.png)
图1
.png)
图2 图3
