海水脱硫急冷水管道通风防腐技术改造

发表时间：2021/3/26 来源：《中国电力企业管理》2021年1月作者：房新华焉建东

[导读] 针对海水脱硫急冷水管道在烟道内部喷淋管道的腐蚀问题，创造性开发一种通风防腐系统，有效降低烟道内部喷淋水管道的腐蚀问题，延长设备使用寿命，降低设备维修维护费用。本文以某电厂海水脱硫急冷水管道系统为例，介绍了通风防腐系统工艺、逻辑设计及运行效果等。

山东威海华能威海发电有限责任公司，房新华焉建东 264205

摘要：针对海水脱硫急冷水管道在烟道内部喷淋管道的腐蚀问题，创造性开发一种通风防腐系统，有效降低烟道内部喷淋水管道的腐蚀问题，延长设备使用寿命，降低设备维修维护费用。本文以某电厂海水脱硫急冷水管道系统为例，介绍了通风防腐系统工艺、逻辑设计及运行效果等。
关键词：海水脱硫；急冷水管道；通风防腐
        引言
        某电厂为海水脱硫系统，为防止脱硫吸收塔内填料及各部件超温损坏，在脱硫吸收塔入口原烟道内设置有急冷水喷淋管道，当异常工况时，会自动向烟道内喷水，以达到降温保护的作用。正常运行时，烟道内的该部分喷淋管道处于无水空置状态，会被低温烟气（90℃）充满，极容易产生腐蚀，导致管道泄漏，检修维护频繁，人力物力消耗较大，必须采取有效措施予以解决。本文分三个部分对海水脱硫急冷水管道通风防腐技术改造进行了简单介绍。
        1.海水脱硫急冷水通风防腐技术改造的工艺设计

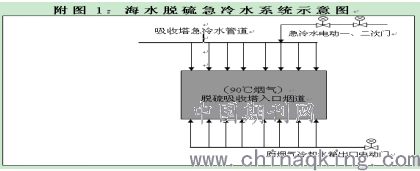

        某厂某机组海水脱硫急冷水为三排DN300管道布置，其中两排管道水源来自低压生活消防水，由两只电动门控制，另一排管道水源来自系统自身的海水，一只电动门控制。脱硫急冷水喷嘴数量为52只。（见图1）

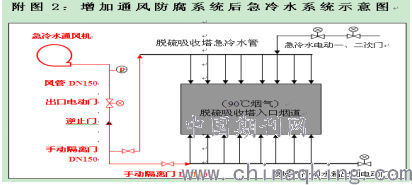

在海水脱硫吸收塔入口烟道现场增加一台9-19-4.5A离心式通风机，制作风机基础，安装风机。风机出口布置一条φ159不锈钢（0Cr18Ni9）管道接到急冷水电动二次门后母管上，另分出一路φ108不锈钢管道接至海水冷却水箱电动门后母管上。自风机出口依次加装压力表、电动门、逆止门、手动门；电动门通过DCS进行逻辑控制；风机电机功率为5.5KW，配套设置400V脱硫急冷水防腐通风风机动力电源和控制电源。（见图2）

        2.海水脱硫急冷水通风防腐技术改造的逻辑设计
        为既能达到向脱硫急冷水管道通风防腐目的，又能保证当系统异常需急冷水管道喷水降温时及时停止通风风机，保证通风风机安全，需要对急冷水通风防腐系统进行必要的联锁保护逻辑设计。
        2.1脱硫急冷水通风机启允许条件：（满足以下全部条件）
        （1）脱硫急冷水通风机已停；
        （2）脱硫急冷水通风机无电气故障；
        （3）脱硫急冷水通风机出口电动门已开；
        （4）脱硫原烟气冷却水箱出口电动门已关；
        （5）脱硫急冷水喷淋电动门1、2均已关。
        2.2 脱硫急冷水通风机保护停条件：（满足以下任一条件）
        （1）原烟气冷却水箱出口电动门开指令发出；
        （2）急冷水喷淋电动门1开指令发出；
        （3）急冷水喷淋电动门2开指令发出。
        2.3 脱硫急冷水通风机出口电动门联锁开条件：脱硫急冷水通风机已启，发5秒脉冲。
        2.4 脱硫急冷水通风机出口电动门联锁关条件：脱硫急冷水通风机已停，发5秒脉冲。
        2.5 脱硫急冷水通风机出口电动门开允许条件：（满足以下全部条件）
        （1）脱硫原烟气冷却水箱出口电动门已关；
        （2）急冷水喷淋电动门1已关；
        （3）急冷水喷淋电动门2已关。
        3.海水脱硫急冷水通风防腐技术改造的运行效果
        某厂海水脱硫急冷水系统进行通风防腐技术改造后，系统运行稳定，风压满足系统要求，急冷水系统管道腐蚀情况得到有效控制，系统泄漏次数由年平均8～10次下降到1次，节省了大量的物资材料和人力资源，据测算，单台机组年可节省材料、人工费用约10～15万左右，既保证了海水脱硫系统的安全稳定运行，又起到了较好的节能降耗作用。该技术改造具有工艺设计简单、运行稳定可靠的优点，在同类型企业中具有较好的推广应用前景。
作者简介：
房新华（1975-05）男，山东威海人，毕业于哈尔滨工业大学，工程师。
焉建东（1977-02）男，山东威海人，毕业于哈尔滨工业大学，工程师。
