建筑强电竖井内的电气设备安装

发表时间：2021/3/26 来源：《中国科技信息》2021年3月作者：陈国林

[导读] 电气工程是建设项目运行的重要组成部分，而强电竖井管道及配电箱的组装对整个电气工程的组装具有重要的意义和作用。特别是在高层建筑中，电气竖井线路的装配质量与整个建筑的安全质量密切相关。

纵达控股有限公司陈国林

摘要：电气工程是建设项目运行的重要组成部分，而强电竖井管道及配电箱的组装对整个电气工程的组装具有重要的意义和作用。特别是在高层建筑中，电气竖井线路的装配质量与整个建筑的安全质量密切相关。因此，建筑电气竖井管道及配电箱运行质量的管理尤为关键。本文主要对高层建筑强电竖井内电气设备的准备工作进行了阐述和分析，并提出了相应的设备安装施工工艺和方法，以供参考。以提高建筑电气设备安装质量。
关键词：建筑；配电系统；电气设备安装；质量控制
        0引言
        电气工程是住宅建设中不可缺少的重要工程。如果住宅建筑中的电气工程出现问题，住宅建筑的使用效果就会大大降低。目前，我国高层建筑越来越多，高层建筑的电气工程比普通建筑更为复杂。在高层建筑中，往往涉及到强电竖井内电气设备的安装。这项工作需要一定的施工技术才能完成。如果技术施工不合理，将严重影响高层建筑的正常使用，下面对此进行简要说明。如何在有限的电井空间内安全有效地解决功能问题。本文提出了一些基本安装要点。在此基础上，结合具体情况，旨在灵活运用，帮助解决这一问题。
        1建筑电气强电竖井线路安装的准备工作
        1.1电气竖井洞室预埋
        一般情况下，在建筑电气强电竖井内组装电气设备时，操作人员需要在配电竖井楼层配电室组装电缆、电缆桥架、电箱、电缆槽等各种设备，但这些设备一般是最重要的配套设备。另外，在嵌入式操作过程中，相关人员应严格按照相关操作要求进行操作，以免出现装配不符合标准的情况。如果装配在操作过程中不符合标准，应按设计图纸进行相应的调整和整改，有效保证装配的安全和质量。只有这样，才能保证项目的顺利开展。
        1.2预埋电气管线

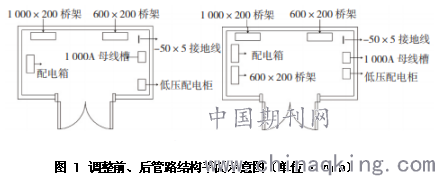

        施工前的规划非常重要，需要对竖井图纸进行二次深化设计，优化方案，并结合实际空间布置，对母线槽、桥架、配电箱等进行具体合理的布置，做到美观、简洁，便于施工和日后维护。而在配电箱组装过程中，相关工作人员要求要充分了解工程本身，严格按照规划图纸计算确定配电装置的标高和尺寸，只有这样才能有助于电气管线埋设作业的顺利进行。在这样一个操作过程的帮助下，我们可以为未来的项目打下坚实的基础。不仅如此，装配人员还要求管道与电缆的合理连接，既能提高其装配的安全质量，又能保证其完美的外观。在进行所有建筑电气强电竖井的组装工作前，要求技术人员对建设工程的实际情况进行科学研究和讨论，尽可能规划出一条实用性强、可靠性强的强电竖井，确保自身的美观。设计变更后，竖井内电气管线结构如图1所示。

        2 建筑强电竖井内电气设备安装
        强电竖井内电气设备安装包括母线槽安装、桥架安装、分支电缆安装、配电箱安装。
        2.1母线槽安装

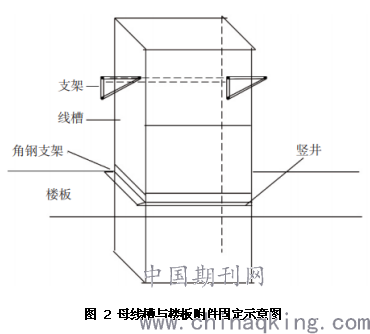

        母线槽是大电流管道的主要载体。因此，要保证其装配区域的稳定性和安全性，提高其安全性和稳定性，保证装配布置整齐。不仅如此，要保证母线槽安装间隔符合要求，只有这样，后续的检查工作才能顺利进行。在母线槽内组装用作连接的螺旋接口时，不允许将其放置在地板区域内，并至少与地板或地面保持0.6m的距离。在实际连接过程中，可以采用自上而下的分段连接形式。在母线槽组装过程中，要结合插箱组装母线槽，科学保护母线槽等设备，并尽量防止后期使用过程中进水、壳体破裂等问题，全面提高母线槽组装的安全质量。完成母线槽装配后，终端盖将实时添加到母线槽中。如果母线槽尾部悬空，可以用支架固定。在楼板的使用过程中，根据母线槽的体积，可选用1-3个与母线槽相吻合的镀锌螺栓，将弹簧及特殊附件固定在槽钢上。母线槽组装前，应确保竖井的密封状况良好，特别是当顶层已封闭，以防止雨水渗入竖井时。对于四芯母线槽，母线外壳可视为PE接地的保护。因此，在强电竖井各层母线槽组装过程中，需要对母线外壳进行反复筛选，以实现组装效益。母线槽安装完毕后，在母线槽穿过井底处设50mm挡水平台，挡水平台与母线材料之间填塞防火泥浆。

        2.2桥梁安装
        电缆桥架的种类很多，根据面漆情况分为镀锌电缆桥架、喷塑电缆桥架、防火电缆桥架等。镀锌桥架不能用接地跨接线连接，其他桥架的连接必须用接地跨接线连接。桥架与竖井专用地线连接。桥架组装前，要求操作人员充分了解施工设计图纸，确定桥架的走向和组装形式，然后根据操作图纸和作业现场条件进行实际测量。组装过程中，应根据操作图进行灵活定位，然后采用镀锌角钢进行组装，确保桥架组装质量达标。
        2.3分支电缆安装
        预分支电缆组装，要求专业技术人员在作业现场对预分支电缆的实际使用情况进行测量，尽可能保证信息的准确性、科学性和合理性。
        （1）装配前准备：①制定作业计划，组织专业人员进行作业；②准备好装配设备的铺设；③检查电缆的尺寸、规格及装配顺序；④检查附件及附件的装配区域。
        （2）组装操作：①将电缆盘放在电缆架上；②电缆垂直组装时，将电缆放线架放在楼下，用卷扬设备或滑轮组将电缆吊起，每层都有相应的操作人员。电缆放入终端后，将电缆挂在组装好的吊架的挂钩上；③电缆水平组装时，将电缆放线架放置在收线区，由专业操作人员以人力形式配置电缆；④对预先配置好的分支电缆干线进行稳定工作并按有关规定将其支线置于中间区域；⑤将干线、支线及其支线依次连接，电气管理设备依次连接。组装完成后，清理现场，测试绝缘电阻值，确保电阻值符合相关规范和标准，然后进行后续操作（图3）。电缆敷设完毕后，按规范要求对楼板洞口进行挂牌和防火封堵。

        2.4配电箱安装
        安装母线前应考虑位置、桥架方向等构件。箱（盘）的安装位置应重点考虑安装高度、开启方式、操作空间等因素。安装盒（盘）后，调整桥的部分以形成连接。
机柜、站台和箱体的金属框架和基础型材应与保护导体可靠连接；对于可打开的带电器的门，在门和门之间应选择截面不小于4平方米的黄绿色绝缘铜芯柔性导线。连接用金属框架的接地端子，并提供标识。
低压成套配电柜、控制柜（盘、台）、动力照明配电箱（盘）应有可靠的触电保护。装置的内部接地保护导体（PE棒）应与裸露的外部保护接地导体端子连接。无设计要求时，连接导线的最小截面积应符合现行国家标准《低压配电设计规范》GB 50054的规定。
        柜、屏、台、箱、盘应符合下列要求：①控制开关、保护装置的规格型号应符合设计要求；②闭锁装置动作准确可靠；③主开关辅助开关的开关动作应与主开关的开关动作一致主开关；④主回路和二次回路应粘贴在箱内，系统和逻辑图应与箱内元件一一对应；⑤进线应标明回路，双电源应配有手动手柄。
在运行后期，应定期检查塑壳开关和空气开关的状态，特别是集中储能电池的状态，以确保达到规定的动作状态。
        3结论
        综上所述，强电竖井内电气设备的安装对建筑用电的后期使用起着重要的作用，影响着建筑供电的稳定性，保证了人们的用电安全。因此，在实际施工过程中，施工企业应加强高强电气竖井内电气设备的施工管理，提高施工质量，从多方面进行认真检查，确保施工过程中的每个环节都严格细致地完成，从根本上提高高强电气竖井内电气设备的安装质量，保证人们用电的安全稳定，对施工企业的发展具有重要意义。
参考文献
[1] 刘祖高．民用建筑强电竖井内电气设备安装施工技术 [J]．绿色科技，2018（16）：277-278．
[2] 舒彬．探讨建筑电气强电竖井内电气设备安装施工 [J]．内燃机与配件，2017，（10）：146-147．
[3] 李长奎.浅谈建筑电气强电竖井内电气设备安装施工质量控制[J].建材与装饰，2017(36).
[4]田聪宇.建筑电气强电竖井内电气设备安装施工探讨[J].中国高新区，2017(16):189.
