徐桂云 吴枭枭 孙志宏
大庆油田第八采油厂 黑龙江省大度市 163000
摘要：为解决春检过程中，检修电动机时，电动机风扇叶不易被拉开，用撬杠撬时电动机风扇叶易损坏等问题，进行了电机风扇叶电动拉力器的研制。避免了因使用工具操作不当时，操作人员易受伤的现象，根除了施工作业时损坏电机风扇等问题的发生。此装置于2015年7月在大庆油田采油一厂全厂推广，截止2017年8月，应用于采油一厂二矿八个采油队1264台电机，可在拉拔电机风扇叶的使用领域范围内推广。
关键词：电动手枪钻 自制拉力器 强磁顶丝头
引言：电动机长时间运行轴承缺油时，需要拆卸电动机风扇叶才能对电动机轴承加注黄油，在检修电动机作业施工时，由于电动机风扇材质多为塑料制品易碎、易变形，用常规工具，如撬杠很难拆卸电动机风扇叶。为此，研制了电机风扇叶电动拉力器，多次解决了现场拆卸电动机风扇叶的技术难题。
1电机风扇叶电动拉力器
1.1装置结构
主要由电动手枪钻、19mm套筒、自制拉力器、拉力器强磁顶丝头等四部分组成：
（如图1）
.png)
1.2工作原理
⑴拆卸电机护罩。
⑵取下卡簧。
⑶将拉抓安装在电机风扇叶叶骨的两侧

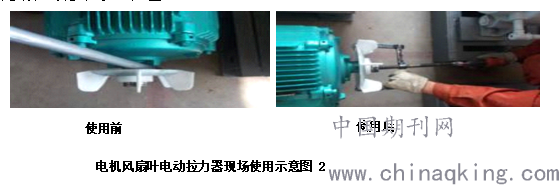

⑷利用电动手枪钻，将19mm的套筒套入拉力器的尾端，勾枪即可。（如图2）
1.3技术参数
⑴大马力电动手枪钻扭距力154kgf.cm，保证拉力器拉拨时行动自如。
⑵两拉抓拉力保持风扇叶拉拨时受力均匀，防止电动机风扇叶在拉拨时跑偏。
⑶利用强磁顶丝头吸符在电机轴承端部，减少拉力器在拉拨电动机风扇叶时的扶持力量。
2现场应用情况
2015年7月至2017年8月，在采油一厂推广300套，应用1300多次，避免了在检修电动机时，损坏电动机风扇叶情况的发生，同时大大减少了检修电动机的检修时间，有效地提高了机采井的运行时率。
3结论及认识
⑴电机风扇叶电动拉力器制造工艺简单，操作方便，适用于检修电动机时拉拨电动机风扇叶的常规作业。
⑵电机风扇叶电动拉力器顶丝头具有强磁的作用，施工作业时可吸附在电动机轴承端部，大大减轻施工过程中对电机风扇叶电动拉力器的扶持力。
⑶电机风扇叶电动拉力器的两支拉抓在拉拨电机风扇叶时，可以保证电机风扇叶受力均匀。
⑷电机风扇叶电动拉力器替代了原始的工具撬杠，利用大马力的电动手枪钻最大限度的提高了拉拨电机风扇叶的速度，减少了检修电动机的检修时间，大大提高了机采井的运行时率。已在采油一厂全面推广，具有广阔应用前景。
作者简介
徐桂云，大庆油田第三采油厂第二油矿北二一工区，集输高级技师。
吴枭枭，大庆油田第八采油厂第一油矿，集输工技师。
孙志宏 大庆油田榆树林油田开发有限责任公司提捞采油作业区，集输工技师。
