徐林才1 郝鼎岸2 梁愉京3
1长庆油田分公司第八采油厂 710021 2长庆油田分公司第一采油厂 717500 3长庆油田分公司第二采油厂 745100
一、问题的提出：
（1）目前新型的两级盘根防喷井口，实现不了自动润滑，上级盘根靠员工每天需要加注黄油，达不到上级盘根的润滑；而下级盘根靠井底的原油到井口来润滑，而且井底的原油杂质脏污较多，容易磨损下级盘根；
（2）员工每天需要在井口加注黄油使光杆与盘根润滑，并且使员工每天重复的操作此项工作，加强了员工的劳动强度，
（3）在雨雪天气，员工无法到达现场，如果不及时加注黄油，造成光杆与盘根发生干磨现象；造成盘根磨损，井口刺漏，原油流失，造成污染，需及时更换盘根，从而增加成本费用，
（4）井口盘根干磨或温度升高甚至导致光杆与盘根摩擦发热引起井口火灾的严重事故；
（5）在冬季的时候，黄油容易凝固，粘连到光杆上，不能对盘根起到润滑作用
以上原因都有可能造成盘根的使用费用及事故原因，使用寿命缩短，增加成本及费用。
二、革新的目的：
1、减少员工的劳动强度；
2、不需员工加注黄油，实现达到自动润滑15天至20天；
3、降低盘根的更换次数；降低成本费用，达到增效的目的；
4、目前研制的两级盘根自动润滑可以达到：光杆上行时达到上级盘根的润滑；光杆下行时达到下级盘根的润滑；
5、通过创新研制后能够延长盘根的使用寿命；
三、技术革新创新点：

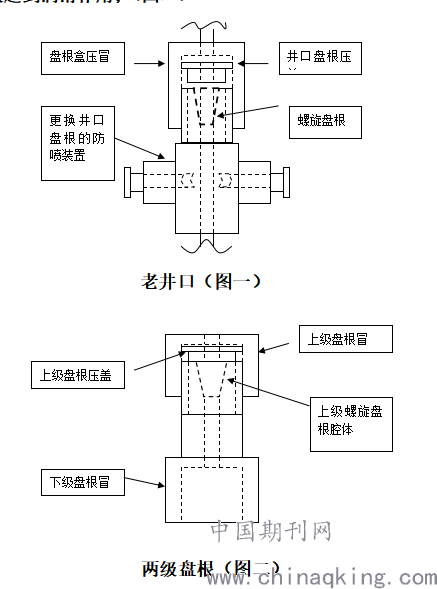

1、主要在目前有些老井安装的防喷器井口（图一）上增加两级盘根，并使两级盘根腔体由原来的锥形台体改变成圆柱体，能够使盘根在腔体内能够有足够的松紧度，光杆上下行程时，光杆与盘根起到润滑作用；（图二）
.png)
两级盘根（图二）

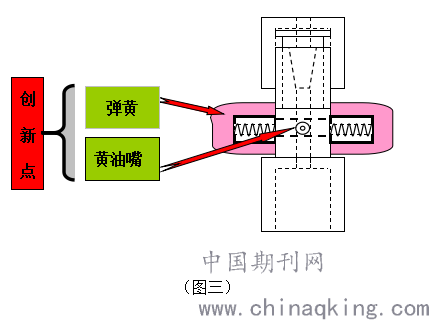

2、再在上下两级盘根中间增加左右两个弹黄装置，再两弹簧垂直平面开一个小孔，安装一个黄油嘴。将黄油用黄油枪一次性通过黄油嘴打入两个弹黄之间，此时弹黄向两边延伸，黄油挤入达到饱和状态时，黄油靠弹黄的压力的作用下，向中间加压，使黄油始终向光杆中心靠近，从而达到光杆上行或下行，都能起到润滑作用。润滑系统如（图三）
.png)
（图三）
四、几种井口装置使用情况分析
日常的工作中更换盘根，紧固盘根是巡井员工工作的主要任务。员工每天的油井巡井更换盘根、紧固、光杆润滑造成每天的平繁工作以及劳动强度。防止刺漏就是保证油井生产正常，原油泄漏，污染环境，也是生产任务完成的防治原因之一；加之冬季黄油凝固，粘连到光杆上，光杆下行无法给盘根润滑；
现根据多年的现场情况及使用更换的几个井口盘根装置来看进行分析和对比；（现主要对近期的两种盘根装置和我研制的盘根装置来进行对比）；
1、万向井口装置：针对驴头不对中的油井，加平面橡胶盘根垫片
优点;井口上方向始终对着炉头，减少盘根磨损：
缺点：在井口以下的光杆容易造成弯曲偏磨，磨损杆管增加成本。需要放空，影响油井产量
2、法兰式心井口装置：针对驴头不对中的油井，加平面橡胶盘根或螺旋橡胶盘根。
优点：可根据炉头不对中的方向，可以任意调整：盘根内空间大可紧固时间较长
缺点：容易直接造成光杆井口以下油杆和油管磨损杆管增加成本，需要放空，影响产量。
3、井口防喷盘根装置：它是由一个盘根盒和一个防喷装置组装而成。
优点：就是能够及时关闭井口防喷而及时更换新盘根，不需要放空。减少损失；
缺点：炉头不对中的油井容易磨损盘根，增加成本：盘根内空间小，呈倒锥形台体，无法紧固。
4、新型两级防喷井口装置：
优点：短时间润滑良好；光杆断脱时员工能够控制关闭防喷阀。
缺点：更换盘根空间小，无法紧固；下级盘根更换难度较大，拆卸困难，并需要泄压，停井时间较长，影响油井产量；光杆断脱时，需人工关闭防喷阀，从而原油泄漏较多，污染环境。
以上几种井口装置通过他的优缺点，明显的呈现出存在的问题；
五、现场调查（主要以后两个井口装置为例，进行对比）

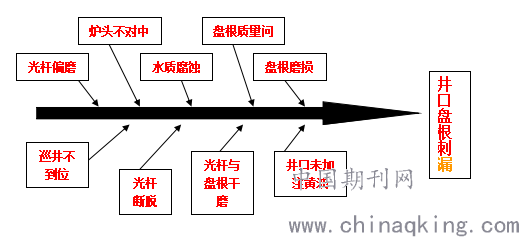

主要因果如下：都有造成井口盘根的刺漏或泄漏的原因：
.png)

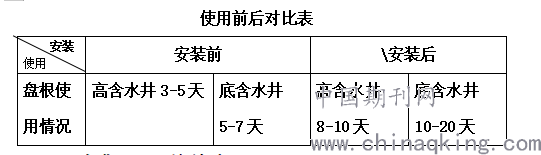

以下两个井口盘根的使用时间大致都是（含水高的井3天至5天）、（底含水的井5至7天）；但主要还是两级防喷井口装置比较明显。
1、井口防喷盘根盒装置
井口出现刺漏问题。主要是盘根盒腔体内呈到锥形台体，盘根加入时，腔体已满，无法紧固盘根盖，短时期内易造成磨损，润滑油无法通过光杆挤入盘根内，达不到润滑
2、两级防喷井口装置盘根更换情况：
井口出现刺漏问题。主要是上下两级盘根磨损，而下面的防喷装置只是一个直通球形阀，更换盘根时无法达到防喷作用，井筒需要泄压，从而延长了更换盘根的时间，造成停井时间过长，而影响产量；
.png)
四、成本费用及经济效益：
首先说：目前一个盘根8元；
其次：
1、高含水井5天换一个盘根，一个月换6个盘根；价格是48元；
2、底含水井7天换一个盘根，一个月换5个半 ；价格是44元。
可以看来：平均一个月是92；一年是104元
从而达到的效益是主要以节约成本增效为目的：现在来说一下自动润滑装置；
经过现场实用达到的效果如下:
1,高含水10天换一个盘根；一个月换三个盘根，价格是：8×3 = 24
2、底含水井 20 天更换一个盘根； 一个月更换一个半，价格是 8+8/2 = 12元；
再看一下效果：平均一个月36元；一年是432元
最后的结果可以看出结论有效的价值：
就是说一个含水底的井和一个含水高井进行对比，可以看出以下结论：
理论证明和实践证明都达到了良好效果：
一年可结余 104元— 432元= 328元；
再次证明现场实用而达到的效果可以证明一切；
