郭璞
临沂市丰业工程股份有限公司，山东 临沂 273300
摘要：与传统现浇墙体外施工保温层相比，由于CL保温一体化外墙可标准化预制集成，不易从外墙脱落，同时避免了现场原位施工交叉作业引起火灾隐患和外墙后期改造等优势，可有效解决外保温寿命短、现场施工火灾事故频发、节能改造产生建筑垃圾等系列问题。保温技术与建筑墙体主体结构相结合，已是墙体节能发展的首要条件。
关键词：装配式；CL保温一体化；外墙施工
1 CL保温一体化特点
外墙与主体结构寿命相同，无需二次维护。外墙保温板厚度与材质可随当地热工和节能设计要求调整，且在提高节能标准时增加费用很少，同时，可以使墙体、保温层的开裂和脱落等质量问题得以处理。外墙网架板可工厂标准化生产，安装方便，大大节约了工期。保温板两侧有一定厚度的砼层，使保温层隔绝空气，耐火性能好。轻质高强、抗震防裂。
2 施工流程与技术要求
2.1 施工流程
根据复合剪力墙两侧砼浇筑方式和次序的差异，可分成两侧同时现浇、一侧（较薄侧）预制一侧现浇、喷射等方式。以两侧同时现浇为例，其施工流程为：测量放线→边缘构件（暗柱）钢筋绑扎→CL网架板安装→模板支设→混凝土浇筑→模板拆除→混凝土养护→编号运输→吊装。
2.2 技术要求
CL网架板验收时，应保证所有检测项目均达到质量要求，其允许偏差必须控制在限差范围之内。
3 应用实践与技术要点
3.1 工程实践
郑州航空港经济综合实验区河东第三棚户区建设项目，钢筋混凝土剪力墙结构，建筑高度94.1米，地上32层，地下3层，住宅。工程的单体建筑室外地坪以上，采用建筑外墙CL保温体系做法。外墙保温材料目前较多使用挤塑聚苯乙烯泡沫板（XPS）、模塑聚苯乙烯泡沫板（EPS）和聚氨酯发泡板等。
外墙保温为CL保温一体化墙体，共分为A、B两类，A类为钢筋混凝土（60mm）＋模塑聚苯板（EPS）（190／240／290mm）＋钢筋混凝土（60mm）；B类为钢筋混凝土（60mm）＋挤塑聚苯板（XPS）（50mm）＋钢筋混凝土（200／250／300mm）。燃烧性能达到B1级。采用Φcp4＠100钢筋网片加强。拉结杆件（Φ8）及配件为成品镀锌件和成品塑料件。通过对比分析，本工程墙体中保温材料均选择（190／240／290厚）挤塑聚苯板（XPS）。其物理性能按照《绝热用挤塑聚苯乙烯泡沫塑料》（GB／T10801.2－2002）标准进行检测，试验结果见表1。

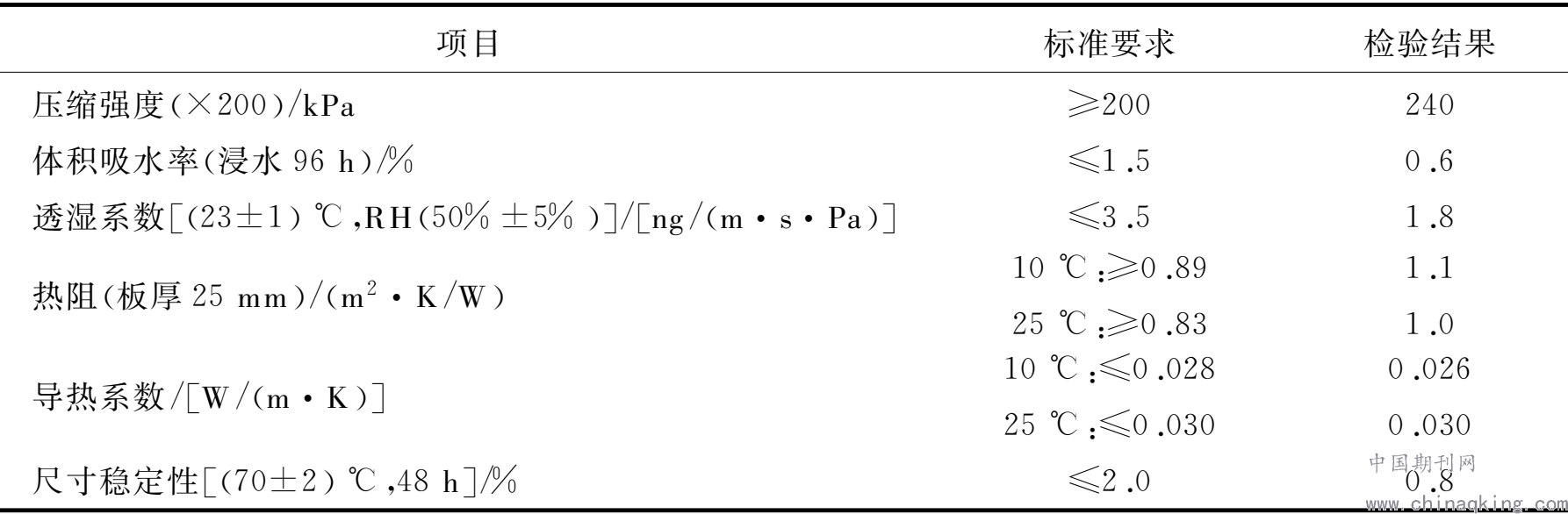

表1 XPS板的物理性能检测试验
.png)
通过研究整体叠合保温板钢筋混凝土外墙施工方法及施工要点，编制了切实可行、经济合理的整体叠合保温板钢筋混凝土外墙施工方案，总结高水平工法。
3.2 技术要点
3.2.1 CL网架板安装
墙体拉结杆件、附加锚筋的绑扎墙板临时固定后，应按施工图纸及有关图集的要求，采取附加钢筋绑扎、搭接同规格的焊接网两种方法，连接CL网架板，为确保砼的净截面面积，墙板外侧（砼薄侧）焊接钢筋网的搭接必须使用扣搭法。为了保证在施工中保温板不产生位移现象，确保剪力墙部位的钢筋保护层厚度，在CL网架板根部增加两排拉结杆，间距300mm。
墙体预留洞及保温板拼缝处理,CL复合墙体中设置永久性穿孔的，先安装内高外低坡度的室外侧有止水环的塑料套管；安装CL网架板之后，还需用聚氨酯对保温板拼缝进行现场发泡处理。
3.2.2 模板安装CL
复合外墙施工时，宜采用大模板进行，为防止CL网架板封模后，穿墙螺杆穿过保温板楼下泡沫无法清理，对应模板穿孔位置必须使用电阻热熔锥将保温板穿孔。
3.2.3 混凝土的浇筑
为使混凝土均匀流布于模板内，混凝土拌合物下料浇筑点一般设置于墙体相交处。
由于液体深度越大，侧压越大，墙体保温板混凝土拌合物浇筑时应保证两侧深度基本一致，以防保温板两侧压力不均衡导致侧移和形变。为此，同段中可先将保温板厚侧剪力墙区浇筑到一定高度后，再进行薄侧保护层区浇筑，以保证两侧液面上升高度均衡。但在CL复合剪力墙的任何截面上，由于混凝土拌合物的阻力和速度差异，造成保温板两侧的混凝土拌合物液位差不应超过400mm。当某一段混凝土拌合物液位高度差即将达到400mm时，则需在此段低位侧浇筑拌合物，如图1所示，先补浇浇筑点1、再补浇浇筑点3、最后补浇浇筑点2。
.png)

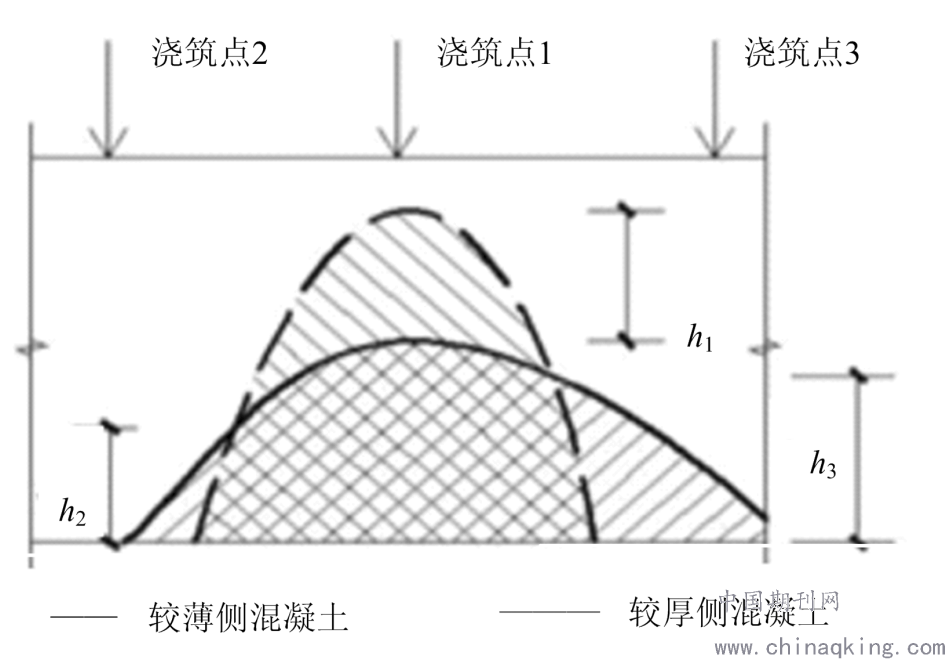

图1 CL 复合剪力墙混凝土浇筑点顺序
由于较薄侧的模板内横截面积小，混凝土液面上升速度较快，当浇注速度超过一定幅度时，其内部混凝土拌合物来不及流平而阻塞，可在模板顶口处安放漏斗，控制混凝土的下落速度。而较长墙体则可在中间多设若干浇筑点，在各浇筑点之间往返、分层地浇注，使混凝土拌合物更加容易流动充满模板。保护层侧面垂直加固40×40mm的金属型材，以防保温板受拌合物侧向压力产生侧移，浇筑保护层到600～1000mm时可将型材抽出。为平衡两侧混凝土的流平速度，可将钢管垂直插入宽厚一侧以限制截面，为了便于拔出，建议在钢管侧面焊上弯钩。由于剪力墙中钢筋较为密集，且焊成了钢筋网架，构件横截面小，要求混凝土拌合物的粗骨料最大粒径不超过15mm，混凝土拌合物的坍落度在220～240mm之间、扩展度在550～650mm之间。
3.2.4 预埋件设置CL
建筑体系外层混凝土和钢筋焊接网架作为内层混凝土墙体上的荷载考虑，内层混凝土墙体参与主体结构计算，外层混凝土不参与主体结构计算。因此，各塔吊扶墙及爬架机位等预埋件，需埋在结构梁板及结构外墙部位，不得埋在保护层上；填充墙部位60mm保护层为非承重构造，预埋件不得埋于保护层内，必须设于结构梁板处。空调室外机的空调板等悬挑板结构也生根于结构梁板处。
3.2.5 吊装
将预制外墙按编号用平衡梁起吊至放样位置，带窗洞的外墙在开洞处尚应采用槽钢梁作为临时加固，外墙垂直度校正后，应及时与内侧铝模板进行固接。
4 结语
复合外墙保温与建筑结构主体同寿命，无需二次维修，具有保温性能好、耐火性能好、轻质高强、耐震防裂、绿色施工、节能环保等优点，相对于其他传统保温做法，如传统外贴外挂保温，每平方米约节约造价30元左右和免除二次维修费用每平米千元以上。并且采用机械化流水施工、工厂预制，其安装快捷、节约成本、极大地加快了工期，并保证了施工质量。通过研究，结合工程实践，对施工工艺进行总结，形成整体叠合保温板钢筋混凝土外墙施工工法，积累相应的施工经验，为类似工程的优化设计与施工提供参考和借鉴。
