10KV 便携式线路施工绝缘支架

发表时间：2021/3/26 来源：《电力设备》2020年第32期作者：马新惠李晓

[导读] 摘要：输配电线路施工维护工作是线路正常运行的常规性工作内容，而线路施工中接地线挂置是线路施工前必须进行准备工作，接地线挂置是保证线路施工过程中客户端意外送电，杜绝施工人员触电的安全措施之一，让挂置接地线挂置高效轻松的完成，研制应用10KV绝缘施工支架对于减轻施工人员工作难度，让杆塔有限的施工作业空间的操作更加方便高效具有积极的创新意义。

        （贵州电网有限责任公司培训与评价中心普定供电局贵州安顺 562100）
        摘要：输配电线路施工维护工作是线路正常运行的常规性工作内容，而线路施工中接地线挂置是线路施工前必须进行准备工作，接地线挂置是保证线路施工过程中客户端意外送电，杜绝施工人员触电的安全措施之一，让挂置接地线挂置高效轻松的完成，研制应用10KV绝缘施工支架对于减轻施工人员工作难度，让杆塔有限的施工作业空间的操作更加方便高效具有积极的创新意义。
        关键词：绝缘支架、接地线挂置、高效、安全
        Keywords: insulation support, ground wire mount, high efficiency, safety
        一、研制背景
        10KV线路的施工维护工作，特别是导线抢修施工工作，多是在紧急保电的要求下，需要尽量缩短抢修时间，以满足社会企业和居民的正常用电畅通的需求，而施工作业工作往往是在杆塔上进行，由于杆塔上作业空间受限，接地线挂置需要一根一根的与导线连接，费时费力，导致施工人员需要在挂置接地线工作上浪费大量的时间，常规的施工作业手段已经不能大幅度提升线路施工作业效率，在强化施工作业规范性优化施工人员技能水平的同时，还需通过技术创新，高效应用新技术、新设备，以实现施工效率的提升。
        10KV便携式效率施工支架的研制可获得以下的应用预期：

        1.产品围绕线路施工的作业特点应该具备便于携带，绝缘安全的产品功能，保证产品在实际应用中，让线路施工维护工作加高效安全。
        2.产品结构设计合理，适合线路施工作业中的推广应用和能满足工业化生产的要求，实现价廉物美满足客户端的低成本投入的目的。
        3.材料经过多层次防腐处理，产品投入应用后无需任何维护成本的投入。
        4.大大提高10KV线路施工维护接地线挂置施工效率，降低施工作业的安全隐患，新技术的应用可提升施工人员的作业信心，降低施工安全事故的发生。
        二、研制的主要内容
        10KV便携式绝缘施工支架结构包括：1、电杆夹持抱箍，抱箍由快速蝶形螺栓组件连接，可快速安装和拆卸，材料可选用轻质铝型材或者复合材料都能满足设计要求。2、支撑臂为可伸缩结构，满足不同施工环境，作业距离要求的施工应用，提升了产品的适用性和便捷性。3、绝缘棒夹持卡扣，能够将接地线一次性放置在10KV便携式绝缘施工支架上，带到施工作业的要求高度，节约了为拿取接地线往返上下重复操作的时间。

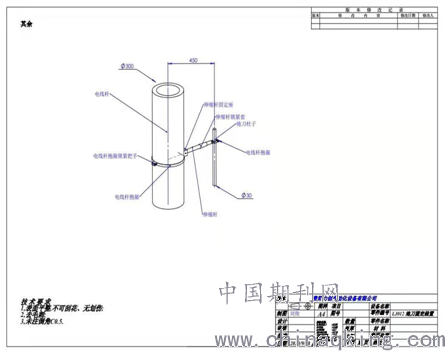

图一
3.抱箍包括固定半圆环和活动半圆环，固定半圆环外侧中部通过螺纹部固定连接支撑悬臂，活动半圆环一端铰接在固定半圆环一端部，另一端设置有径向向外伸出的直板，直板上设置有U型缺口，固定半圆环另一端部铰接有螺杆，螺杆旋转嵌入到U型缺口后采用螺母锁紧。每个绝缘固定卡槽包括开口卡环，开口卡环一端设置弧形的伸缩封闭杆，伸缩封闭杆置于开口卡环内且内端设置有压缩弹簧，伸缩封闭杆伸出后能够将开口卡环封闭。

                                             图二
        4.抱箍将绝缘的支撑悬臂固定连接在杆塔上，并采用绝缘固定卡槽限位接地线，能够快速实现接地线的挂接放置，省时省力，操作容易，大大提高施工抢修效率，支撑悬臂在杆塔上的快速安装与连接负重，绝缘固定卡槽能够避免操作人员触电的危险。
        技术内容具体实施方式
        下面结合附图及具体的实施例对本研制进行进一步介绍。
        实施例1：如图1-图2所示，一种10kv便携式接地线绝缘支架，包括绝缘的支撑悬臂1，支撑悬臂1一端设置有抱箍2，表面设置有多个绝缘固定卡槽3。
        抱箍2包括固定半圆环4和活动半圆环5，固定半圆环4外侧中部通过螺纹部固定连接支撑悬臂1，活动半圆环5一端铰接在固定半圆环4一端部，另一端设置有径向向外伸出的直板6，直板6上设置有U型缺口7，固定半圆环4另一端部铰接有螺杆8，螺杆8旋转嵌入到U型缺口7后采用螺母9锁紧，抱箍结构简单，操作方便连接可靠。
        每个绝缘固定卡槽3包括开口卡环10，开口卡环10采用两半对称结构焊接封闭，开口卡环10一端设置弧形的伸缩封闭杆11，伸缩封闭杆11置于开口卡环10内且内端设置有压缩弹簧12，伸缩封闭杆11伸出后能够将开口卡环10封闭，操作容易，限位可靠，能够将接地线重量承载在支撑悬臂上，开口卡环10设置压缩弹簧处采用两半对称结构焊接封闭。
        以上所述文字内容，仅为本研制的具体实施方式，但本研制的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本研制内容揭露的技术范围内，可轻易想到变化或替换，都应涵盖在研制的保护范围之内，因此，本研制的实施范围应以所述的范围为准。
        10KV便携式绝缘施工支架研制中技术难点：1、为了满足产品功能的实现及便携、绝缘、操作简单快捷的特点，首先在材料选型上既要考虑材料轻便、绝缘性的同时还得兼顾材料的物理强度，因此，轻质铝型材和绝缘复合材料都需要反复的实验和试应用，从中找到满足研制条件的材料，这占用了研制工作小组成员大量的时间查阅资料和具体材料的对比；2、适用于工业化生产的考虑，对于产品后续推广应用，以及从材料、加工上的优化为降低产品使用成本，提高产品的投入产出的效率。以上两方面的全面落实对于创新工作来说具有里程碑式的意义，也对小组成员提出了围绕技术结点问题展开相关知识的重新学习。
        三、研制工作小结
        多年来，供电行业职工创新工作的持续开展，许多新技术在电力生产中得到广泛应用、许多创新思路得到实施，涌现和培养了许许多多勇于创新、扎根基层的感人故事的同时，我们最大的收获是学会了在各自的岗位上，立足本职工作中养成了勤于思考、用于行动的创新习惯，10KV便携式绝缘施工支架研制的实施，为拓展10KV线路维护工器具的创新提供了新的突破点，希望通过该项目研制的尝试为该领域技术的研制工作提供宝贵的经验。
        参考文献：
        [1]贵州电网有限责任公司.一种10kv接地线绝缘支架专利号201921714712.4
        作者简介：马新惠女，本科，高级技师，高级工程师，配电一级助理技能专家，主要从事配电网施工管理教学工作。
