王海峰
鞍山市民政事务服务中心（鞍山市殡仪馆）
摘要：本设计方案包括箱体、设于箱体内的智能控制系统、循环消毒系统和排风系统。本发明还公开了该智能遗体消毒房的智能遗体消毒方法。本发明运用独特的高效循环技术，循环进行杀菌消毒，利用内式循环累加，迅速提高臭氧在单位时间内的浓度，而且通过高效循环技术，使臭氧气体分布均匀，最大效力地发挥了臭氧渗透灭菌的能力，避免了灭菌死角。本发明利用智能控制系统进行智能控制，可以实现遗体是否进入的自动检测、前后门的自动上锁、循环消毒系统的自动运行和停止、排风系统的自动运行和停止，使得整个工作过程实现自动化。本发明可以确保每具遗体进入馆内时无菌、无毒、无尘、无异味的安全状态。
一、前言
殡仪馆的每一具遗体都带着不同的病菌和病毒，馆内的主要污染源导致殡仪馆室内空气严重污染。在对遗体一系列的服务流程中，殡仪馆的员工们和遗体接触已成为一种惯例，随时面临着被病菌和病毒传染的危险，给馆内员工造成了严重的健康威胁。因此，为控制遗体带入病菌，遗体消毒房是必需的。每具遗体进馆后首先进入消毒房，在无菌、无异味的状态下，进入各项服务流程，有效地控制了遗体的病菌、病毒和释放体进行有害传播，为全体馆内员工的健康提供了一道安全屏障。
二、智能遗体消毒系统的设计
为解决上述技术问题，本设计的目的在于提供一种可以有效的对遗体进行消毒杀菌除异味的智能遗体消毒房及智能遗体消毒方法。
为实现上述技术目的，达到上述技术效果，本设计通过以下技术方案实现：一种智能遗体消毒房，包括箱体、设于箱体内的智能控制系统、循环消毒系统和排风系统，所述箱体包括上盖帽、底座、左侧板、右侧板、前门和后门，箱体内的中部设有通道；所述智能控制系统包括智能控制器、设于箱体的左侧板前面的液晶控制屏、用于检测遗体是否进入箱体内的门磁感应器、用于给前门和后门上锁的智能电子联锁，液晶控制屏、门磁感应器和智能电子联锁均与智能控制器电连接；所述循环消毒系统包括顺序连通的送风风筒、循环风阀、臭氧发生器、送风风机和射流静压箱，送风风筒、循环风阀、臭氧发生器、送风风机位于箱体的右侧，射流静压箱位于箱体顶部，射流静压箱的下端设有射流喷嘴，送风风机、循环风阀、臭氧发生器均与智能控制器电连接；所述排风系统包括排风风机、排风风阀和排风静压箱，排风系统位于箱体左侧，排风风机、排风风阀均与智能控制器电连接，排风静压箱上设有排风口。
前门和后门上均设有定位闭门器。箱体的通道的右侧下方设有一循环风孔板，箱体的通道的左侧下方设有一排风孔板。箱体内还设有新风风阀，该新风风阀依次与臭氧发生器、送风风机、射流静压箱连通，且该新风风阀与所述智能控制器电连接，箱体的右侧板上设有新风孔板。循环风阀上设有预过滤器。
三、一种智能遗体消毒方法
包括以下步骤：
1)通过液晶控制屏设定杀菌消毒除异味的时间、送风风机和排风风机的运行时间、循环风阀和排风风阀的开度初始值；
2)打开智能遗体消毒房的箱体的前门或后门，将载有遗体的推车推进箱体的通道内，打开的前门或后门关闭，门磁感应器感应到遗体进入箱体内，发送信号给智能控制器，智能控制器发出指令驱动智能电子联锁，使前门和后门自动上锁；
3)智能控制器发出指令驱动送风风机和循环风阀开始工作，箱体内的空气在送风风机的作用下，通过循环风阀进入臭氧发生器；
4)当箱体内处于负压状态，臭氧发生器产生大量的臭氧气体，空气穿过臭氧发生器后，进入射流静压箱，通过射流静压箱上的射流喷嘴高速喷出；
5)从射流喷嘴喷出的带有臭氧气体的空气，将遗体身上的尘埃吹落，空气中的臭氧气体对箱体内的空气和遗体进行杀菌消毒除异味；
6)箱体内带有臭氧气体的空气，在送风风机的作用下，再次通过循环风阀进入臭氧发生器和射流静压箱，并通过射流静压箱上的射流喷嘴再次高速喷出，箱体内的空气和遗体再次得到净化消毒，如此循环；
7)液晶控制屏显示杀菌消毒除异味的时间，当达到所设定的杀菌消毒除异味的时间后，臭氧发生器停止工作，送风风机继续工作，智能控制器发出指令驱动排风系统工作，排风风机将箱体内含臭氧气体的空气通过排风风阀、排风静压箱和排风口排出智能遗体消毒房；
8)送风风机、循环风阀、排风风机、排风风阀停止工作，智能控制器发出指令，使智能电子联锁自动解除，载有遗体的推车被推出智能遗体消毒房。
步骤1)中的前门或后门通过定位闭门器进行自动闭门。
步骤8)中的循环风阀、排风风机和排风风阀先停止工作，送风风机继续工作，新风风阀打开，智能遗体消毒房外的新鲜空气穿过箱体的右侧板上的新风孔板后通过新风风阀进入射流静压箱，通过射流静压箱上的射流喷嘴喷出，补充箱体内的新风，新风补充完成后，送风风机、新风风阀也停止工作。
循环风阀上设有预过滤器，空气在通过循环风阀时先通过预过滤器进行预过滤。
四、具体实现方式
如图1至图5所示，一种智能遗体消毒房，包括箱体、设于箱体内的智能控制系统、循环消毒系统和排风系统。箱体包括上盖帽、底座、左侧板、右侧板、前门(图中未示出)和后门，箱体内的中部设有通道。智能控制系统包括智能控制器、设于箱体的左侧板前面的液晶控制屏、用于检测遗体是否进入箱体内的门磁感应器、用于给前门和后门上锁的智能电子联锁，液晶控制屏、门磁感应器和智能电子联锁均与智能控制器连接。循环消毒系统包括顺序连通的送风风筒、循环风阀、臭氧发生器、送风风机和射流静压箱，送风风筒、循环风阀、臭氧发生器、送风风机位于箱体的右侧，射流静压箱位于箱体顶部，射流静压箱的下端设有射流喷嘴，送风风机、循环风阀、臭氧发生器均与智能控制器电连接。排风系统包括排风风机、排风风阀和排风静压箱，排风系统位于箱体左侧，排风风机、排风风阀均与智能控制器电连接，排风静压箱上设有排风口。前门和后门上均设有定位闭门器(图中未示出)，用于自动闭门。箱体的通道的右侧下方设有一循环风孔板，箱体的通道的左侧下方设有一排风孔板。空气通过循环风孔板进入循环杀毒系统，通过排风孔板进入排风系统。
.png)

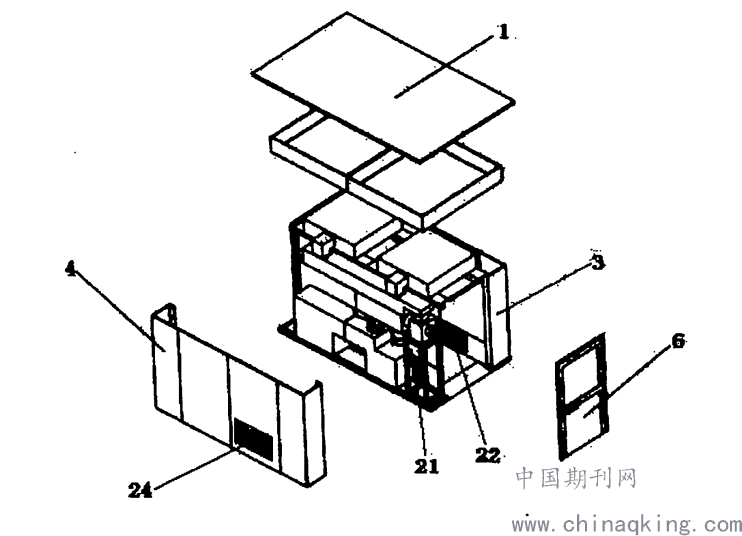

图2智能遗体消毒房的部分分解结构示意图
本设计运用独特的高效循环技术，循环进行杀菌消毒，利用内式循环累加，迅速提高臭氧在单位时间内的浓度，而且通过高效循环技术，使臭氧气体分布均匀，最大效力地发挥了臭氧渗透灭菌的能力，避免了灭菌死角。本设计利用智能控制系统进行智能控制，可以实现遗体是否进入的自动检测、前后门的自动上锁、循环消毒系统的自动运行和停止、排风系统的自动运行和停止，使得整个工作过程实现自动化。
正常情况下，每具遗体消毒时间为5-8分钟。本设计可以对遗体全面彻底地进行快速、高浓度臭氧杀菌消毒，彻底排除和分解遗体带有的各种异味，将遗体带入的各类衣物净化到万级标准，确保每具遗体进入馆内时无菌、无毒、无尘、无异味的安全状态。以上所述仅为本设计的实施例，并非因此限制本设计的专利范围，凡是利用本设计说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本设计的专利保护范围内。
五、结束
本设计运用独特的高效循环技术，将箱体内气体通过送风风机吸入臭氧发生器内，使带有臭氧气体的空气进入箱体对遗体杀菌消毒除异味，然后带有臭氧气体的空气再重新吸入臭氧发生器，循环进行杀菌消毒。本设计利用内式循环累加，迅速提高臭氧在单位时间内的浓度，而且通过高效循环技术，使臭氧气体分布均匀，最大效力地发挥了臭氧渗透灭菌的能力，避免了灭菌死角。本设计利用智能控制系统进行智能控制，可以实现遗体是否进入的自动检测、前后门的自动上锁、循环消毒系统的自动运行和停止、排风系统的自动运行和停止，使得整个工作过程实现自动化。本设计可对遗体全面彻底地进行快速、高浓度臭氧杀菌消毒，彻底排除和分解遗体带有的各种异味，将遗体带入的各类衣物净化到万级标准，确保每具遗体进入馆内时无菌、无毒、无尘、无异味的安全状态。
参考文献：
[1]中华人民共和国国家卫生和计划生育委员会国卫办疾控函 [2016].382号 关于印发黄热病防控方案 [2016年版].
[2] 世卫将制定禽流感患者尸体处理方案不必匆忙火化. 京华时报 . 2015
[3] 遗体处理的卫生管理-关於遗体感染与防护. 林逸盛. 中华礼仪 . 2019
[4] 国家职业资格培训教材遗体整容师. 王夫子. 中国社会出版社 . 2016
