孙晓莹 刘新 赵明 刘庆永
山东中烟工业有限责任公司青州卷烟厂 山东青州 262500
摘要：紧扣国家烟草专卖局持续深化精益管理、加强物流成本效率控制的要求，近年来，随着科学技术的进步，纸滑托盘被广泛应用与烟草工、商企业联运。论文主要介绍对成品高架库物流系统进行改造升级，实现纸滑托盘联运，提升工商配送效率，降低物流成本。
关键词：成品高架库；物流系统；纸滑托盘；联运
1前言
国家烟草专卖局建议在行业工商企业间开展卷烟托盘联运工作，而开展工商联运是卷烟企业提升卷烟配送效率，降低物流成本的重要举措。由于前期规划未考虑到托盘联运功能，现有设备导致纸滑托盘联运遇到瓶颈，如何在现有的基础上对成品高架库物流系统进行改造是现在的难题。
2成品高架库改造难题分析
2.1空间位置受限
现有成品库占地面积受限，而重新构建纸滑托盘出、入库通道，安装纸滑托自动放置机械手，需占用高架库大部分面积，现行的面积已经不能满足重新建立通道的需求。因此，只能将现有的设备设施进行改造，通过共用输送系统，和部分功能简化来满足改造需求。
2.2物流系统改造复杂
物流系统架构如图1所示，包含设备执行层，监控调度层，信息管理层，我们需要从这三个层面对物流系统进行改造，出、入库流程及设备，电控程序，调度系统，TIMMS管理系统等均需要改造，设计多家供应商，改进时间长，改进内容多，改造复杂。
.png)

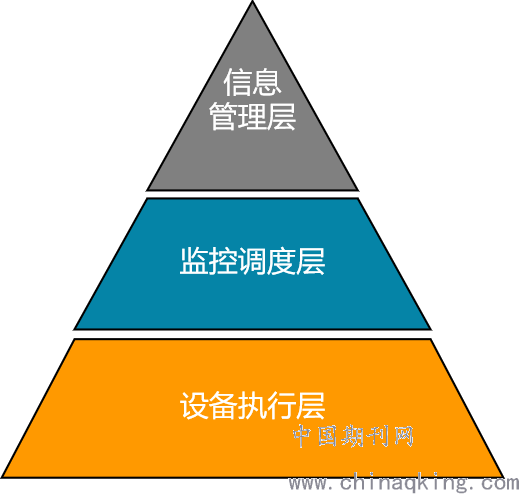

图1 物流系统架构图
3 成品高架库物流系统改造方案研究
结合实际，针对纸滑托盘运输，研究改造方案，利用停产检修时间，由下至上分步进行设备设施改造，电控系统改造，TIMMES系统改造。
3.1设备设施改造
3.1.1二楼成品库纸滑托出入库改造方案
.png)

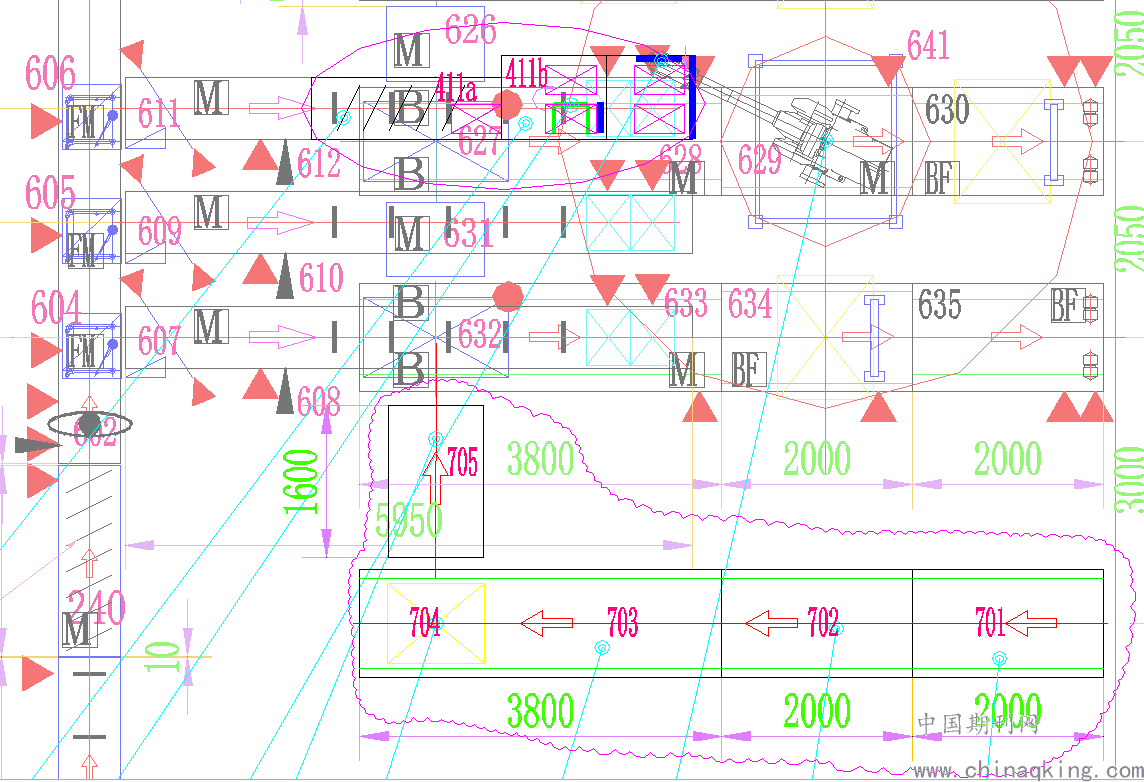

图2 二楼成品库纸滑托出入库改造方案图
新增三台输送机和一台移载机，705西侧北侧梯子部位整改，开始工作时首先把整垛的纸滑托出库至新增输送机701处，通过输送机输送至705处缓存，待空托盘输送至输送机632处时，由人工把单个纸滑托放置在托盘上，通过条码读取设备读取后，输送至码垛机器人码垛处进行相应码垛。纸滑托被取至最后一件时，经人工确定后，木托盘和最后一件纸滑托输送至纸滑托码垛工位进行码垛处理。
3.1.2一楼纸滑托整托盘出库改造方案
.png)

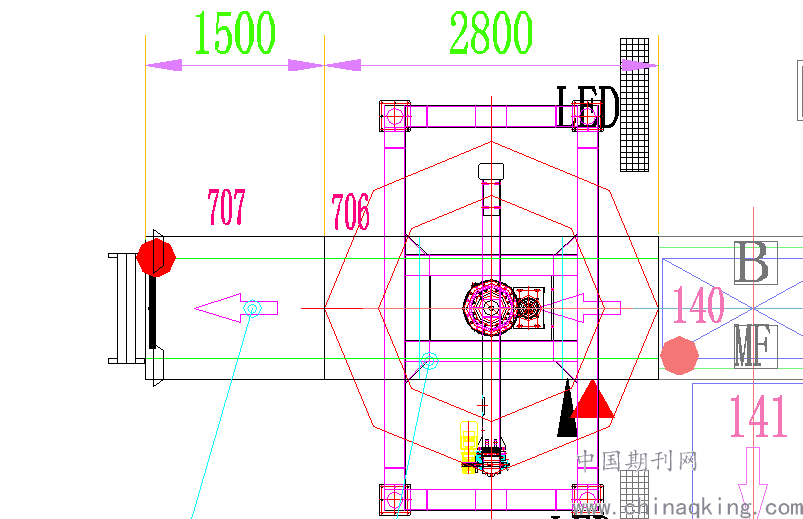

图3 一楼纸滑托整托盘出库改造方案图
新增两台输送机，一台缠膜机，一套RFID读写装置，需要联运的整托烟，输送至输送机706处停止，输送机电控系统与缠膜机进行信号交互，实现缠膜功能。将缠膜后的实托盘输送至707输送机处，由叉车叉取整托烟放置在货车内。在140处，将托盘条码中信息写入纸滑托RFID。
3.1.3辅联设备设施改造
增加液压式升降平台，叉车通过月台，可直接将整托盘挑至车厢内；将普通的叉车改为推拉器叉车。
3.2电控系统改造
首先对PLC程序进行了改造，实现纸滑托盘的自动出入库，缠膜机的自动缠膜。其次，在电控柜上增加可视化操作界面，方便现场人员的监控和操作。
3.3 TIMMS系统功能新增
对上位管理系统TIMMS系统进行改造，一是增加“站台人工上架”界面，可以实现纸滑托托盘的入库操作；二是增加纸滑托托盘出库功能；三是增加“自动码垛工位维护&下达”界面，对码垛通道进行品牌下达，实现成品入库和出库功能；四是，改进统计报表，增加纸滑托的统计报表；五是对站台路径进行调整，增加纸滑托盘出、入库路径。
4 应用效果
纸滑托盘联运是烟草物流发展的一个重要方向，通过成品高架库的改造，实现纸滑托盘联运功能，有效减少配送过程中人工复检、叉车搬运等流程，实现卷烟发货智能化、自动化，减少人员数量及人工劳动强度，提高作业安全性，提升发货效率，降低物流成本。
参考文献
[1]黄许立.成品纸滑托板在卷烟工业企业中的应用研究[J]现 代 工 业 经 济 和信息化2018(03):72-74
作者简介：孙晓莹，出生年月1987.8，性别：女，民族：汉，籍贯：山东青州，
最高学历：硕士研究生，职称：助理工程师，研究方向：物流.
