杨峰
吉安市建筑设计规划研究院 343000
摘要：本文笔者结合多年实践经验，主要针对多层人防地下室建筑设计进行了一些分析,在多层地下室的人防建筑设计当中,其有着较为特殊性的组成部分,而且其能够带来的影响力也是相当大的,如果只是根据简单地模式来开展工作,那么是不能获得良好效果的,甚至还会带来严重后果.针对多层地下室人防建筑的设计工作来说,必须要始终坚持国家最新规范以及条文要求来开展施工,在设计中要注重综合效用和实际情况,从而制定完善的设计出来,由此为其工程质量的进一步提升奠定坚实基础.
关键词：多层人防；地下室；建筑设计
1 引言
大型商业多处于城市或者区域中心地带，建筑拥挤、用地紧张，用地条件和建筑内部无严格日照要求的情况下，商业建筑往往有体量大、空间集中。商业附属配套要求比较多，为满足要求，地下空间开挖深度不断增加，面积加大，原来的地下室由单层变多层，人防设计方式也相应改变，多层人防设计变得更复杂。商业建筑平时人流密集，战时仍需正常保障留城人口生活物品供应，因此配建人防工程功能为二等人员掩蔽工程和物资库工程。商业建筑配建人防面积体量较大，人防设计重点是主要出入口少，地下室管线较多，影响人防地下室设置，为解决以上问题，设计多层人防地下室，可以减少人防主要出入口数量，节约地下室空间，提高人防地下室利用率。商业建筑对人防地下室布置影响较大，出入口路径曲折，且地下室在红线范围内满铺，出入口设置难度大。多层人防地下室，当其上下相邻划分为不同防护单元时，位于下层及以下各层可不再划分防护单元及抗爆单元，根据功能划分人防方案存在较多可能性，方案选择对比对工程造价影响较大。设计中主要包含防护单元的划分、口部设计、防护功能平战转换等问题。
2 工程概况
以实际工程案例进行分析对比，上部为8层高文化MALL广场，上部建筑基木贴着建筑退让线，室外场地除少许的非机动车停车位，其他区域为消防车道及室外广场，想要增加出室外楼梯基木很难，地下室平时功能为机械车库、自走车库、自行车停车库、设备房间，场地内设置2个自行车坡道，2个汽车坡道。战时功能为二等人员掩蔽所，物资库，固定电站。人防面积25659㎡，物资库面积13800㎡，二等人员掩蔽面积及固定电站面积11859㎡o
3方案分析
本工程地下室为2层，单层面积为18000㎡，显然只做一层无法人防配建，考虑2层叠加设计，单车设计时二等人员掩蔽部每个防护单元面积最大只能做2000㎡，物资库每个防护单元面积面积最大只能做到4000㎡，根据面积要求，需要6个二等人员掩蔽部、4个物资库。直接出地面的出入口只有4个，每个室外出入口只能满足2个防护单元使用，这样出入口设置也远远不能满足使用个数。地下一层有供平时使用的配电房、冷冻机房、生活泵房、消防泵房排水管线也需要在地下室排到室外，可以用降板的方式走设备管线，地下室层高不满足要求，地下一层只能一部分做人防。
3.1方案一
考虑工程实际情况，二等人员掩蔽部与物资库分别叠加设计，剩余物资库面积可以考虑在地下二层单独设置一个防护单元。二等人员掩蔽部可以设置3个在负一层，剩下的二等
人员掩蔽部面积与固定电站在负二层不划分防护单元做为一个防护单元，因负一层面积及管线走线要求，物资库只能在负一层设置一个防护单元小于4000㎡，与防火分区结合布置。
此方案还需要结合室外出入口的位置划分防护单元的布置，出入口位置集中在南侧，出入口数量满足防护单元划分原则，但是存在几点不足，与防火分区相结合时出现问题，防护单元墙体划分曲折，割裂平时车库顺畅流线，人防门较多，严重影响平时使用功能，同时也增加造价;二等人员掩蔽部的叠加，主要口部及次要口部房间较多，结构要求混凝土墙需落到负二层，否则结构需要梁抬混凝土墙体。所以二等人员掩蔽部互相叠加没办法节约口部，所以此方案不是最优方案。
3.2方案二

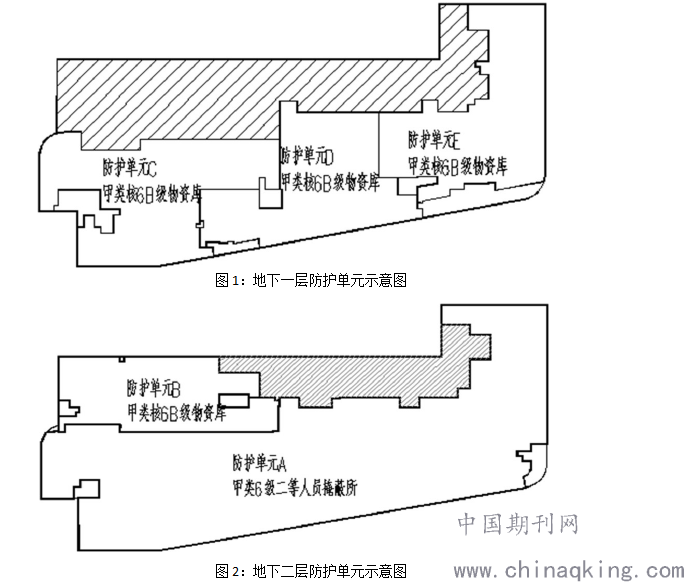

物资库工程是人防工程中比较简单的一种类型，只需要两个密闭通道就可以完成口部设计，物资库面积13800m㎡，二等人员掩蔽面积及固定电站面积11859m㎡，物资库面积可以包住二等人员掩蔽部面积物资库面积可以考虑设在负一层，二等人员掩蔽部及固定电站设置在物资库下面无需划分防护单元，为一个大的防护单元，可以减少防护单元划分的人防混凝土墙体，也减少人防门设置，节约造价，提高地库的使用效率，提升地库品质。剩余物资库面积设置在负二层。整个工程只划分了4个防护单元，大大减少防护单元数量。负一层的物资库防护单元小于4000㎡，与防火分区结合布置。物资库的密闭通道与负二层的主要口的防毒上下对应设置，使结构体系更加简单。负二层的二等人员掩蔽部在满足通风换气次数的情况下，减少设置口部数量，负二层也无需划分抗爆单元，减少战时平战工程转换量。本工程整个二等人员掩蔽部设置主要口2个次要口部2个共减少口部数量8个节省车位22个。
.png)
4结语
本工程商业地下室因平时功能复杂，设备管线较多，商业疏散楼梯较多，可以满足二等人员掩蔽部的战时疏散宽度要求，物资库面积较大，可以包住二等人员掩蔽的人防面积，所
以上下叠加设计是解决本工程实际的最好选择。人防工程是否进行多层防护单元设计需根据工程情况进行分析对比，在满足人防战时使用要求，又能最大满足经济效益的情况下，选
择最优方案，真正做到安全、适用、经济、合理，在确保战备效益的前提下，充分发挥社会效益和经济效益。
参考文献:
[1] 赵勇,刘子琪.关于地下室人防建筑设计的几个要点分析[J].中小企业管理与科技,,2013(7).
[2] 任艳芹.关于人防地下室建筑设计要点的分析[J].城市建设理论研究电子版,,2012(30).
[3] 李国宇,刘晓云.浅谈人防建筑施工管理中存在问题[J].经营管理者.2014(2).
