刘刚 谭伟
航空工业沈阳飞机工业(集团)有限公司 辽宁 沈阳
摘要:随着我国社会的不断发展,科学技术水平不断提高,西门子PLC控制网络应运而生。该网络主要是在计算机自动化数字模拟通信等技术上发展而来。它通过配置的通讯接口,网络类型,传输介质等等满足网络的需求,广泛的应用于工业生产中。西门子PLC控制网络的配置具有重要的意义。有效的提高生产的效率与自动化水平,同时节约了成本,保障生产的安全。本文就西门子PLC控制网络的配置策略与应用进行分析,希望可以为工业生产的相关工作人员提供一定的依据与建议。
关键词:西门子PLC 控制网络 配置 应用
如今自动化控制广泛的应用于生产生活中,而西门子凭借它独特的优势,具有较高的应用价值。西门子PLC控制系统稳定性强,抗干扰能力佳,安全系数高。可以使系统正常的运行,对控制网络进行合理的配置。由于西门子PLC控制网络有着不同的型号,每一型号所处理的工作是不一样的,因此它可以完全应用到多个领域中。
一、西门子 PLC 控制网络的特点

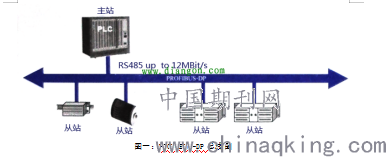

西门子PLC控制网络的网络类型有PPI、MPI和 Profibus。下面将对这三部分进行逐一的介绍。西门子PPI是一种网络解决方案。它对于系统而言是具有较大的优势。可以将多种频率进行集成,简单易操作。只需两条语句便可实现数据的双向传输功能,实用性较强。不过从站只能根据主站发出的要求而做出响应信息,而不能够主动地进行信息的发送。而MPI 则是西门子PLC系统内部的协议,它具有传输率高的特点。通过 MPI 网络能够使 PLC 同时连接多个通讯对象,如计算机、人机界面等。一般情况下,都可在西门子PLC系统内幕发现MPI 接口,通过全局的数据与CPU之间进行周期性的数据传输,无需通信模板。Profibus由兼容的三部分构成。分别是PROFIBUS-DP(分布式外部设备)、PROFIBUS-PA(过程自动化)和PROFIBUS-FMS(现场总线报文规范)。如图一所示,是典型的PROFIBUS-DP总线。Profibus 网络具有开放性的特点,可以更好地适应现场的实际需求。
二、西门子 PLC 控制网络的配置策略
2.1通讯接口
在西门子PLC控制网络中的通讯接口,大致有四种。分别为 PG/PC 通讯卡、PLC 专用模块、集成变成接口以及集成通讯接口。在系统中,PLC专用模块具有智能性,可以自动地将PLC与相应的网络进行匹配,发挥出PLC的功能,减轻CPU的压力。对于不同的模块处理器它的功能特点也是不一样的。目前较为常用的是 PG/PC 通讯卡。该卡可以使 PG/PC 设备与网络连接,通常情况下,PLC主机上都设有PG/PC 通讯卡的接口。该通讯卡种类繁多,可以根据工作中不同的需求,选择合适的通讯卡,提高工作的效率。
2.2传输介质
在PLC控制网络中含有多样化的传输介质。网络的传输介质一般分为三种,电气数据传输,光纤传输以及无线短距离传输。无线短距离的传输需要依靠红外线来实现。而光纤传输既可应用于短距离,也可实现长距离的传输。电气数据的传输是可在具有屏蔽作用的双绞线电缆和地下电缆的配合来实现。一般情况下不会采用单个传输介质进行工作,而是采用多种介质进行组合,互相融合的方式来提高PLC控制网络的效率。比如说 Profibus-DP 网络的应用。
2.3通讯能力
在西门子PLC网络控制系统中可实现 S5 兼容通讯、S7 基本通讯、标准通讯以及 OP 通讯等通讯功能。不同的通讯接口,通讯能力是不同的。比如说S7通讯的特点是可进行简单、功能强大的通讯,需要通过特定的网络来实现。 S5兼容通讯的特点则是可在一定的情况下,发送口和接收口都可对PLC通讯进行改善。
三、西门子PLC控制网络的应用
西门子PLC控制网络应用范围较广。由于它的灵活性较高,稳定性较强,通信能力较佳,可以有效的对外界环境产生干扰。 PLC也可通过电力线进行数据和信号的传输,传输输速度快。如果将PLC置于工业生产环境中,它可以作为一种专用的数字计算设备。可以在存储设备中存储各种各样的操作命令,通过数字仿真的方式进行输入和输出。能够对工业机械的设备进行全面控制,有利于工业的生产。
比如一些飞机工业企业,它的整个控制系统,具有较大的信息传输量、更多的控制点、设备的分散性和复杂的联锁关系。这就需要引人PLC控制网络。一般情况下需要根据飞机工业集团内部的设备,要求选定对应的西门子PLC控制网络的型号。将多个控制系统的基站,通过相互感受的技术进行连接,形成一个整体的控制系统。通过总线进行控制主站的信息传播。为了更好的进行主站和从站的数据传输,则需要将所有的从战转化为主站。选定合适的设备来防止数据传输时造成丢失。通常可以选择形成拓扑形式网络的CUP315-2DP可以作为主站,从站选择为ET200模块,就可以达到对数据传输时有效控制的效果。拓扑形式网络的CUP315-2DP如图二所示。这样的PLC控制网络的级别不同,主要分PC机和PLC站之间的通讯,以及主从站间的其它通讯。通过选择合理的基站数目,这样就可以保证PLC的控制网络。
四、结束语
综上所述,随着社会的发展,西门子PLC控制网络的技术逐渐成熟。 PLC控制网络含有诸多的优点,具有广阔的发展前景,广泛应用于多个领域。西门子PLC控制网络结构特点较为复杂,在对其进行应用时,要充分的了解PLC控制网络,结合工业生产的实际情况,加以应用。这样才有利于提高PLC控制网络的效率,有效的推动我国飞机工业的发展。
参考文献:
[1] 郭聪敏.浅谈西门子工业控制的PLC应用与技术[J]. 山东工业技术, 2019, 34(22):86-89.
[2] 李峰.西门子工业控制的PLC应用与技术分析[J].化工管理, 2019, 32(6):29-32.
[3] 赵良皓、隋起先、李强.西门子PLC控制网络的配置策略与应用[J].天津冶金, 2018, 18(8):24-26.
