运用TQC手段改进三期污水处理滗水器控制方式

发表时间:2021/3/29   来源:《工程管理前沿》2021年1期   作者: 张林治
[导读] 随着国家对生态环境的重视,对环境保护要求越来越严。如果一个企业污水排放不达标,
        张林治
        安徽晋煤中能化工股份有限公司, 安徽阜阳236400

        摘要:随着国家对生态环境的重视,对环境保护要求越来越严。如果一个企业污水排放不达标,将直接关系到企业的生死存亡,所以我们公司污水处理装置是否正常运行,也直接影响着公司的效益和发展。
关键词:TQC;污水处理;改进
一、综述
        公司三期污水处理现有四台SBR池,每个SBR池安装一套滗水器进行循环排水。主要工作原理就是靠电动推杆上下带动排水装置进行滗水,当电动推杆向下运动到排水位置时,电动推杆旋转螺杆断开下限位凸轮控制开关,断开控制电源,电动推杆电机停止运行。当达到工艺允许时间,DCS给一启动信号进行上升滗水至上限位时,凸轮控制开关动作断开控制回路,滗水器停止工作。待当达到工艺允许时间,再开启新一轮循环。
    因凸轮控制开关由电动推杆的旋转螺杆,带动多组齿轮进行变速限位,限位距离不好调节,齿轮容易损坏,致使上下凸轮限位开关失灵,电机一直带动推杆旋转,引起螺杆磨坏,滗水器报废,严重影响污水处理装置的稳定运行 。
二、现状调查
        我们经过现场调查研究发现,要使滗水器长周期安全正常运行,必须保证滗水器内部凸轮控制开关起作用。因凸轮控制开关由电动推杆旋转螺杆带动多组齿轮进行变速限位,限位距离不好调节,齿轮容易损坏,致使上下凸轮限位开关失灵,电机一直带动电动推杆旋转,引起螺杆磨坏,滗水器报废。针对这4台滗水器经常发生故障原因进行了汇总,发现引起滗水器损坏主要原因有以下四点:
1、限位开关质量差,该动作未动作;
2、控制限位开关的凸轮控制器与限位开关长时间接触造成间隙过大接触不良。
3、带动凸轮控制器变速齿轮极易出现故障;
4、电动推杆伸缩距离调节不当,引起限位开关不动作。

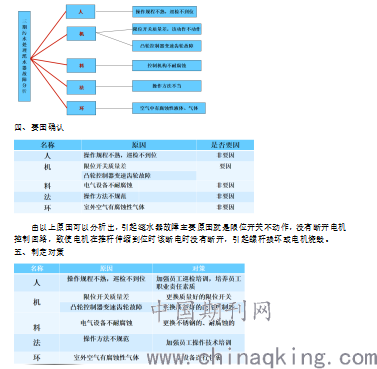

三、原因分析


六、对策实施
    我们对生产中不断遇到的新问题,逐一进行了改进,每次改进都解决了生产中遇到的实际问题,经动力处、能技处领导批准同意后分别对1#--4#滗水器自动控制回路进行了三轮PDCA循环优化改造工作。
    第一轮PDCA循环:我们在滗水器本体连杆上下位置各加装一个限位开关,由原来的V-15-1A5微动行程开关改为ME-8169行程限位开关,行程开关接线盒由内部改为外置式,便于维护检查。行程开关动作由内部推杆转动断开改为依靠外部外加导杆进行限位分断,从而保证了限位开关动作可靠性。避免了连杆在凸轮控制器损坏的时候还在运动,而导致螺杆损坏或电机烧毁。
    经过一个月运行发现只装一只限位开关也引起了滗水器毁坏,于是我们又进行了第二轮PDCA循环:我们在连杆原有上下限位开关的基础上,又各增加了一个限位开关从而避免了因一个限位开关失灵而且导致螺杆损坏或电机烧毁。
    虽然限位开关问题解决了,但是新的问题又来了, 7月25日一台电机因过载导致烧毁,于是我们又进行了第三轮循环:我们在原有变频器保护的基础上又加装了一个力矩开关,主要用于保护电动机因过载烧毁导致烧毁事故。

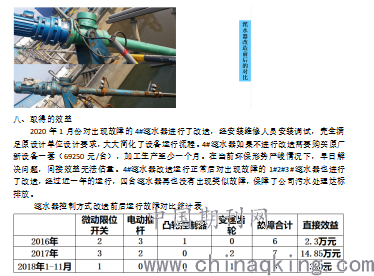

七、效果比较

        1、直接效益
        ⑴、2016年10-12月,2#3#滗水器微动开关坏及凸轮控制器损坏,直接损失500元,3#4#电动推杆坏更换三只,7500*3=22500万元。总计:23000元
        ⑵、 2017年1-12月份,3#4#滗水器推杆坏,无修理价值新买滗水器一套。69250*2=138500元,其他维护费计1000元。合计:138500+1000=148500元。
        ⑶、2018年1-4月份,改造后只有300元小零件更换费用。由此可见:改造后每年光节约维修费10多万元。
        2、间接效益
        现在国家环保局对企业环境保护要求越来越严,如果污水处理装置运行不正常,各项指标不达标被发现,轻者经济罚款,重者停产整顿,将给公司造成不可估计的损失。
九、巩固措施
        通过对滗水器控制回路的优化改进,取得了相当好的效果。为了以后的稳定运行,我们进行定人员、定时间对滗水器进行巡检,定期对室外的限位开关进行维护和保养,制定严格的考核制度。
