刘嘉浩 赵保同 吴涛 黄春武 庄钟宇
中国建筑第二工程局有限公司华南公司 广东深圳 518000
[摘要]：外脚手架指施工现场为工人操作在建筑物外围所搭设的脚手架，多用于钢筋混凝土、外墙砌筑及外立面装修工程。
[关键词]：外脚手架；施工技术；管理
0 引言
近年来，在我国各地方外脚手架失稳坍塌事故不断的发生，造成了重大人员伤亡和财产损失。本文结合本工程实例，对高层建筑落地式外脚手架施工技术进行阐述。
1 工程概况
某住宅楼工程位于广州市海珠区石榴岗路，由五栋楼组成，总建筑面积为31533.67㎡，均为地上16层、无地下室，建筑高度均为51.1m，结构类型为混凝土剪力墙结构。本工程采用单立杆落地式双排脚手架，并在架体中间位置设置两道卸荷钢丝绳，该外架安全施工方案通过了专家论证。
2 主要施工方法及技术措施
2.1 材料要求
2.1.1 钢管：材质符合《优质碳素结构钢》（GB/T 699-2015）中Q235-A级钢的规定；规格选用48×3.0mm；无锈蚀、无弯曲、无烂口，刷防锈油漆，严禁钢管上打孔。
2.1.2 扣件：采用可锻铸铁制作的扣件，材质符合《钢管脚手架扣件》（GB15831-2016）的规定，螺栓拧力达到65N/m时，不得发生破坏。
2.1.3 脚手板：使用钢板网跳板，规格为A8@50×100，不得开裂、腐朽，具有产品出场合格证并复检合格。
2.1.4 安全网：满足《安全网》（GB5727）的要求，具有阻燃性，其续燃、阴燃时间均不超过4s，具有产品合格证并复检合格。
2.2 总体搭设思路
本工程沿建筑物四周从首层至屋面搭设单立杆双排钢管脚手架，最大高度为54.7m。架体坐落于基础垫层，垫层内高外低找坡1%；脚手架立杆横距为0.85m，纵距为1.5m，距结构边0.3m，步距1.8m，连墙件采用两步两跨，外侧全立面设置剪刀撑，剪刀撑角度为45°~60°；操作层上满铺钢板网跳板，外侧0.6m、1.2m高设两根防护栏杆，下部设置0.2m高挡脚板；由于架体较高，在7F和13F设置卸荷钢丝绳，并在16F设置架体防倾覆措施。
外墙脚手架由于首层侧壁离边坡挡土墙的距离狭小，浇筑与架体宽度0.85m宽的基础，并调整立杆间距为1.5m，离墙0.2m~0.3m；搭设首层脚手架尚未能设置连墙件，搭设抛撑作为临时支撑措施，每隔6跨设置一道，设置连墙件后方可拆除。
2.3 基础
脚手架基础利用基础砼垫层和首层顶板（首层增设回顶），立杆下设置200×200×15mm的木垫块。木垫块必须放平、放实。脚手架底部砼垫层内高外低向外找坡1%，并设置1000×1000×1000mm的集水坑，保证排水通畅。
2.4 架体搭设
2.4.1 搭设顺序
基础混凝土浇筑→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
2.4.2 立杆

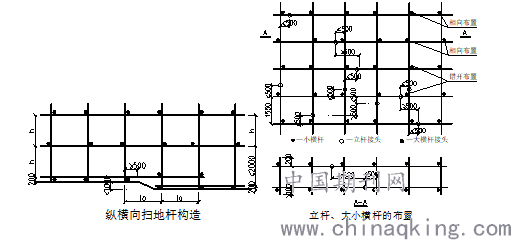

1）每根立杆底部设置200×200×15mm垫板。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差≤1m；靠边坡上方的立杆轴线到边坡的距离≤500mm；底层步距≤2m。（见图一）
2）立杆接长除顶层顶步外，其余各层各步距接头必须采用对接扣件连接，并符合以下规定：两根相邻立杆的对接接头不应设置在同一步内，相邻立杆的接头位置应相互错开布置在不同的步距内，与相近大横杆的距离不大于步距的三分之一，且立杆与大横杆必须用直角扣件扣紧。同步立杆上两个相连对接扣件的高差≤500mm。立杆的垂直偏差≤架高的1/200，且不大于50mm。（见图二）
.png)
图一 图二
2.4.3 大小横杆
1）大横杆宜设置在立杆内侧，其长度≥3跨。大横杆接长宜采用对接扣件连接，也可采用搭接，搭接长度≮1m，应等间距设置3个扣件，杆端距扣件盖板边缘≮100mm。两根相邻大横杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应＜500m；各接头中心至最近主节点的距离不宜大于纵距的1/3。
2）小横杆两端用直角扣件固定在大横杆的上面。在主节点处必须设置一根小横杆，用直角扣件固定在紧靠大横杆上面的立杆上，且严禁拆除。小横杆在主节点处，杆端伸出扣件边缘不应小于100mm。
2.4.4 脚手板、安全网、栏杆及挡脚板
1）脚手板应铺设牢靠、严实，铺设可采用对接平铺或搭接铺设。对接铺设接头处必须设置两根小横杆，两杆间的距离≤300mm，脚手板外伸长度130～150mm；搭接铺设接头必须支在小横杆上，搭接长度≥200mm，底部的板伸出小横杆的长度≥100mm。
2）架体外围应用密目式安全网封闭，随脚手架及时搭设，宜设置在脚手架外立杆内侧，与架体绑扎牢固，立网底部必须与脚手架全部封严；架体内底层、施工层必须采取硬质水平防护，每隔三层且高度不超过10m设水平安全网，水平安全网必须兜挂至建筑物结构。
3）栏杆上皮高度应为1.2m，挡脚板高度≥0.18m，栏杆和挡脚板均应搭设在外立杆的内侧。
2.4.5 剪刀撑
1）剪刀撑、横向斜撑搭设应随立杆、纵向和小横杆等同步搭设。对于24m以上双排脚手架应在外侧全立面连续设置剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于是6m，斜杆与地面的倾角宜在45°-60°之间。
2）搭长度不小于1m，且不少于3个扣件紧固；剪刀撑斜杆应用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
2.4.6 卸荷及防倾覆措施

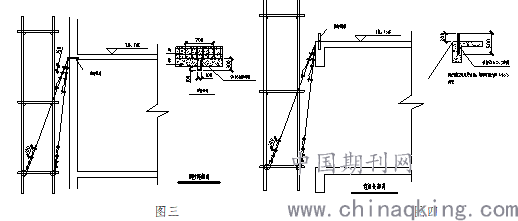

1）本项目由于架体较高，在架体中间设两道卸荷钢丝绳，具体在19.1m和36.5m处为受力主节点，钢丝绳采用?16(6*37+1)，锚固环预埋在第7层和第13层楼面，按两跨布置，端头处、转角处必须设置，锚环采用?20光圆钢筋制作。（见图三、图四）
.png)
2）在16层设置一道卸荷钢丝绳反拉作为防倾覆措施，锚环预埋在楼面梁（墙），按两跨布置，端头处、转角处必须设置，锚环采用?20光圆钢筋制作，钢丝绳采用?16(6*37+1)。（见图五）
.png)
2.4.7 脚手架的使用条件及要求
1）脚手架搭设完毕投入使用之前，组织方案编制人员和专职安监员等有关人员按专项施工方案、安全技术措施的要求进行验收，验收合格后投入使用。
2）脚手架在使用过程中，架体上的施工荷载必须符合设计要求，结构施工阶段不得超过2层同时作业，装修施工阶段不得超过3层同时作业，在一个跨距内各操作层施工均布荷载标准值总和不得超过2 kN/m2，集中堆载不得超过300kg。架体上的建筑垃圾及其它杂物及时清理。
3）严禁随意扩大脚手架的使用范围。
4）六级及六级以上大风、大雨停止脚手架作业。
5）应设专人负责对脚手架进行经常检查和保修，在下列情况下，项目组织外脚手架专项检查：在六级大风及大雨天后；停用超过一个月，复工前。
检查保修项目：
各主节点处诸杆件的安装，连墙件、支撑等的构造是否符合要求；地基是否积水，底座是否松动、立柱是否悬空；扣件螺栓是否松动；卸荷钢丝绳安全弯等。
6）在脚手架使用期间，严禁任意拆除主节点处的纵、小横杆，纵、横向扫地杆，连墙杆，支撑，栏杆、踢脚板。
2.4.8 拆除
1）拆除前办理外架拆除申请，报监理单位审批通过后并在现场设置警示带，并联合监理工程师进行拆除旁站；
2）清理架体上的垃圾杂物，对连墙件等进行检查，确定拆除范围、数量等，并对拆除作业人员进行安全技术交底。
3）拆除顺序：安全网→栏杆→脚手板→剪刀撑→小横杆→大横杆→立杆拆立杆→拉杆传递至地面→清除扣件→按规格堆码。
4）拆除作业必须由上而下逐层进行，严禁上下同时作业，做到一步一清、一杆一清。
5）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，增设连墙件加固。
6）当脚手架拆至下部最后一根长立杆的高度时，先在适当位置搭设临时抛撑加固后，再拆除连墙件。
3 效益分析
二类高层落地式外脚手架与悬挑式外脚手架相比，落地式外脚手架各方面效益明显，仅需要预埋连墙件钢管或锚环、卸荷钢丝绳的锚环，无其它构件需要预留预埋，预留洞口及预埋件较少，减少后续需要修补孔洞的数量，降低了外墙渗漏的风险，使工程质量有了保证；由于悬挑式外脚手架的立杆是直接设置在外挑的型钢上的，对型钢的安装位置、分布尺寸、加固预埋、外挑长度等有非常严格的要求，相比于座立在地面或楼板上的落地式外脚手架，要求更高，所以施工过程中的管理尤其重要，采用落地式外脚手架还降低了施工管理难度，使安全方面更有了保障。
与悬挑外脚手架相比，落地式外脚手架减少了型钢的投入、固定型钢所需预埋的U型环和钢丝绳所需的拉环，以及悬挑层的施工时间，经过计算可得：
落地式外脚手架综合单价为56.53元/㎡；悬挑式外脚手架综合单价为62.53元/㎡；实际经济效益为：（71.53元/㎡-56.53元/㎡）×35470.49㎡（本项目外架工程量）=532057.35元
4 结语
经过合理的计算研究，通过实际的效益分析，结合现场实际情况并通过了专家论证，本工程采用落地式钢管脚手架搭设更安全、更经济、更实用、更快速；利用连墙件的刚性连结、卸荷钢丝绳等加固措施，并通过有效的过程管理，使架体的安全性得到了一定的保障，在一定范围内适合用于二类高层建筑施工中。
