周宗东
中国建筑第八工程局有限公司 上海 201206
摘要 通过介绍洛阳奥体中心消防系统设计的遇到的问题难点，重点对体育场室外大平台、疏散过渡区消防设施进行分析，同时对游泳馆、体育馆、室内田径馆等高大净空场所的自动消防设计比较。通过比较分析，对类似的大型体育场馆消防设计提供一定的借鉴。
关键词 疏散过渡区 室外大平台 架空层 自动消防炮
1工程概况
本工程位于洛阳伊滨区，建设的目标是达到国际标准体育设施的要求，具备承办全国综合性运动会及国际A级单项比赛的条件，同时兼具全民健身、演艺、娱乐、购物、集体育竞技、体育健身、体育产业为一体的多功能体育综合体。
项目总用地478186.64㎡，总建筑面积431633.82平方米，其中地上建筑面积307158.69平方米，地下建筑面积124475.13平方米。根据项目的功能定位，本工程以6万座体育场、1万座体育馆、2000座游泳馆、全民健身综合馆、室内田径馆五大建筑为主，辅以建设体育产业、体育配套商业及配套车库等。
2消防总体设计
整个奥体中心按同一时间发生一次火灾进行设计，整个地块室外共用1套消防系统，消防防用水采用城市自来水。室外消火栓采用市政水压直接供水，分别从北侧司马光路和南侧顾龙路两路DN300给水管，进入基地后引出两路DN200消防给水管，在地基内形成消防给水环网。室外消火栓从室外消防环网接出。
本项目在体育场设置一处消防泵房，内含消防水池、室内消火栓消防泵组、自动喷淋泵组、自动消防炮给水泵组、防护冷却消防泵组，每个系统通过室外各自环网向不同的建筑物供应消防用水，屋顶水箱设置在体育场馆最高点。
3重点区域消防设计
本项目体育建筑群体量大，包含多种形态的大中型体育场馆，具有大型体育建筑普遍存在的消防设计难点。体育馆、游泳馆、室内田径馆等由于功能需要，建筑设计为高大净高场所。体育场赛时瞬时人流较大，室外平台、场地消防情况复杂，往往需要进行消防性能化论证，局部增强消防灭火措施。
（1）室内田径馆消防自动消防设计：大型体育建筑，体育馆、室内田径训练馆等因使用功能的需要及高大空间设计特点，难以按照常规的要求划分防火分区，需整体划为一个防火分区。按《建筑防火规范》，单多层民用建筑，耐火等级按一、二级设计时，防火分区最大允许面积2500m2；当设置自动灭火系统时，防火分区面积可增加一倍。室内田径训练馆运动场面积超过2500m2，为满足建筑功能，增设自动灭火系统。由于室内赛场室内净空大于18m，选用大空间射流灭火系统，单台灭火装置5/s,保护距离20m。其余设置自动喷淋灭火系统。
（2）体育场的平台消防系统设计：按照使用功能需要，大型体育场一般运动员赛时服务人员与观众分别按不同的流线入场。按消防性能化设计分析，体育场参赛人员与观众疏散分别主要集中在±0.0m标高和7.0m标高两个相对较为独立的疏散区域，在±0.0m标高和7.0m标高大平台均设置消防车道。按《规范》，体育场在±0.0m标高和7.0m标高两个标高均需设置室外消火栓，室外消火栓沿消防车道布置。在±0.0m标高室外消防车道走通上方敷设DN200室外消防环网，±0.0m标高和7.0m平台标高的室外消火栓均由此环网接出。
半室外观众平台区域应设置室内消火栓系统并配置消防软管卷盘，加强消防。
.png)

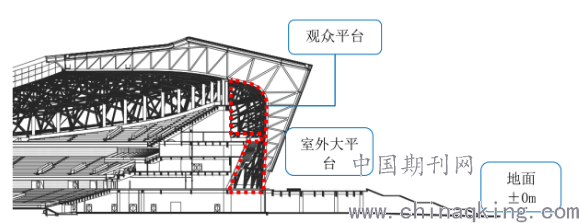

图2体育场剖面
（3）体育场首层架空层消防设计：按照使用功能需要，大型体育场人流往往设计两侧。按消防性能化设计分析要求，设置在一层体育场四角的4个主出入口通道（图2），是场地内人员的疏散主出口，同时也是两侧防火分区的疏散通道。4个通道位于看台楼板下，出口方向通往7.0m标高平台下的室外架空区域。虽然体育场中心区域为室外空间，但火灾等紧急情况下人员宜疏散至建筑外围开阔室外区域，且大型体育场除举行体育赛事外，可能兼举办演唱会等娱乐汇演活动，体育场中心区域作为舞台搭设区和部分观众坐席布置区域，届时火灾危险性和疏散人员将进一步增加。鉴于此，有必要采取措施提高场地四角疏散通道的安全性。
.png)

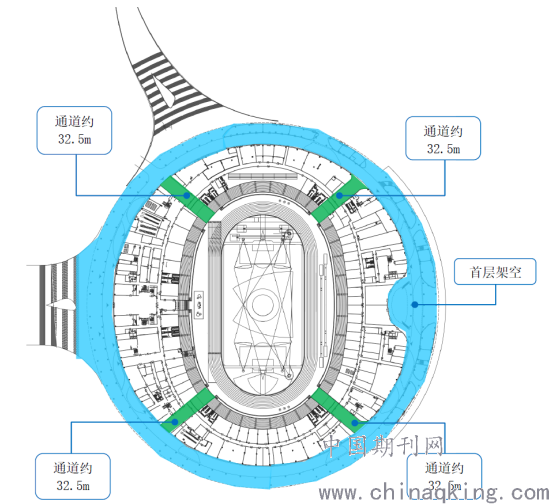

图3体育场首层平面
首层架空层有产业用房区域房间设自动喷淋保护。有产业用房区域内出口通往架空层的门厅、走道等仅用于交通通行的房间设置闭式自动喷水灭火系统保护。确因通透性使用功能需求，其隔墙采用闭式自动喷水灭火系统保护的C类防火玻璃墙+C类防火玻璃门分隔。防护冷却系统设计喷淋强度0.8L/s.m，系统设计流量20L/s。
另外外侧体育产业对应范围内架空层应每隔30m设置消火栓系统，并配备消防软管卷盘或消防水龙。设置在一层体育场四角的4个主出入口通道内设置消火栓系统，并配备消防软管卷盘或消防水龙。
（4）体育馆自动消防设计：按《建筑设计防火规范》GB50016-2014第8.3.1~5条“建筑面积大于3000m2且无法采用自动喷水灭火系统的球类馆、综合馆观众厅等人员密集场所，建筑面积大于5000m2且法采用自动喷水灭火系统的丙类厂房，宜设置固定消防炮等灭火系统。”，在球类馆和综合馆的观众厅以及净空高度超过12米的大厅设置了自动消防水炮灭火系统。
在体育馆比赛大厅设置4门，射程50米，流量为20L/S,额定工作压力为0.8MPa的自动消防炮，满足每处有两股水炮射流同时达到被保护区域的任何部位的规范要求。
水炮具有直流-喷雾自动转换功能，在15m内喷射雾状水流，在15-35m内喷射开花水流，超过35米，才喷射柱状水流，以确保人员安全。
4结语
随着我国全民健身、体育强国战略推进，近年来各地大型体育场馆如雨后春笋，拔地而起。综合性体育中心越来越多，大小体育建筑普遍呈现单体多，体量大，功能复杂的特点。本文通过介绍体育场、体育馆、室内田径馆等消防设计中出现的一些问题分析，总结经验，为类似项目通过一定的借鉴。随着科技技术的不断进步，建筑材料、建造方式及消防技术的发展，涉及体育建筑的消防问题将会有更加合理的解决方案。
参考文献
1、《自动喷水灭火系统设计规范》GB50084-2017
2、《消防给水及消火栓系统技术规范》 GB50974-2014
3、《建筑设计防火规范》 GB 50016-2014（2018年版）
4、《自动消防炮灭火系统技术规程》CECS245-2008
