农晓妮
柳州松芝汽车空调有限公司，广西 柳州 545616
摘要：随着汽车行业的不断发展，小型汽车是现代人类出行不必可少的交通之一，对于微车时代，人们对汽车空调的要求越来越高，在追求汽车安全性、可靠性的同时，也更加注重对舒适度的要求；空调的特性也由简单到复杂，由机械化逐步走向智能化、人性化。但在追求智能化、人性化的同时，汽车空调所面临的新问题也随之更加复杂。解决汽车空调的一系列故障，就得单独从空调系统各部分独立进行分析。因此，本文针对汽车空调系统中空调箱总成的组成部分最常见的故障分析、排除方法进行讲解。
关键词：小型汽车 空调系统 空调箱总成 故障分析 排除方法
Abstract: With the continuous development of the automobile industry, Small car is one of the indispensable transportation for modern human travel. In the era of micro car, People have higher and higher requirements for automobile air conditioning. While pursuing automobile safety and reliability, they also pay more attention to the requirements for comfort. The characteristics of air conditioning are also from simple to complex, from mechanization to intelligence and humanization; but in the pursuit of intelligence and humanization, the new problems of automobile air conditioning are also more complex. To solve a series of faults of automobile air conditioning, we have to analyze each part of the air conditioning system independently. Therefore, this paper only focuses on the most common fault analysis and troubleshooting of air conditioning box assembly in automobile air conditioning system.
Key words: Small car conditioning system conditioning box assembly Fault analysis Troubleshooting
1、简述汽车空调系统的组成及工作原理

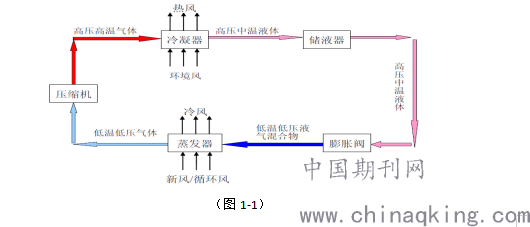

汽车空调系统主要由压缩机、冷凝器、储液器、膨胀阀、蒸发器、空调进出管路、冷凝风扇等多个部分的组成；其工作原理是通过制冷剂在整个内部连接系统不停的由液态转换为气态，气态转为液态，蒸发器不停的对车厢内流空气进行吸热，冷凝器不停的在车身外部放热，它利用制冷剂的不断态变循环来达到制冷效果。液体制冷剂的特点是可以在常温下气化，当遇热变成蒸气时吸收周围的热量，当遇冷变成液体时释放本身的热量。空调系统就是利用制冷剂这个特点将车厢内区域的热量带走，转移到车厢以外的地方去实现对车内温度进行调整的重要部分。其原理如（图1-1）。
.png)
2、简述汽车空调系统—空调箱总成的组成

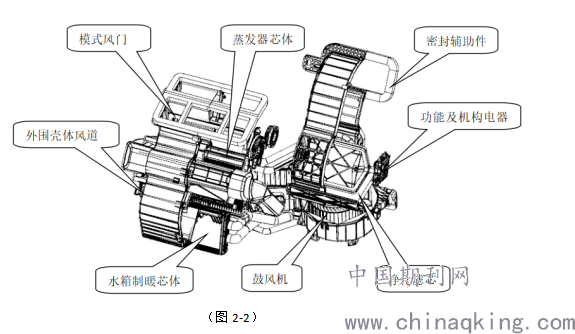

因小型汽车在实际使用市场中为了节能降本，轻量耗油，耐久性且考虑回收，汽车空调箱总成在设计规划前期就对所选择的材料进行确认选型；外部壳体风道主要由塑料做成，空调箱内部功能零件主要由电器件，轻量金属件等组成；因此，小型空调箱总成的组成可以归纳成：外围壳体风道、净化滤芯、鼓风机、蒸发器芯体、水箱制暖芯体、模式风门、功能及机构运转电器件、密封辅助件、冷凝排水管道等组成，其基本组成如（图2-2）。
.png)
（图2-2）

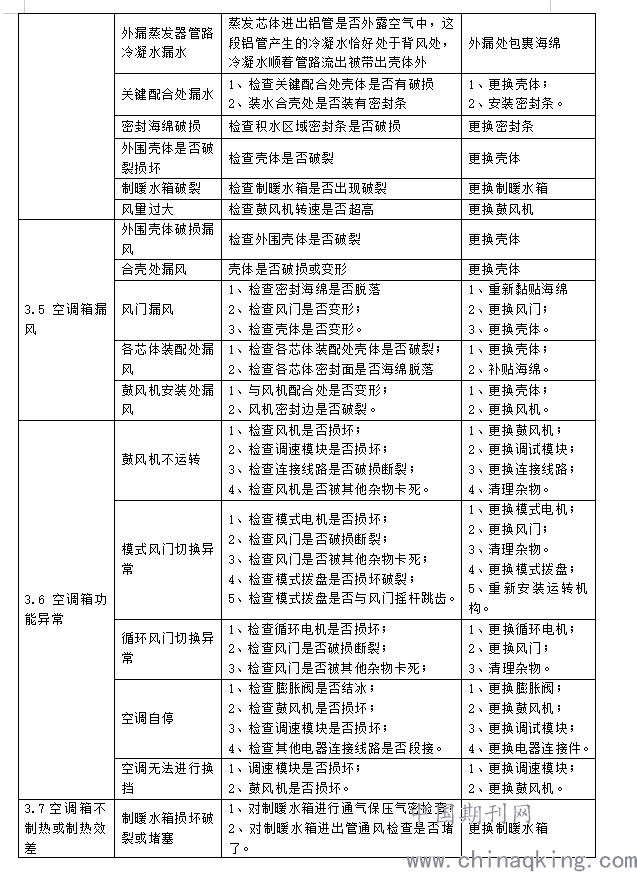

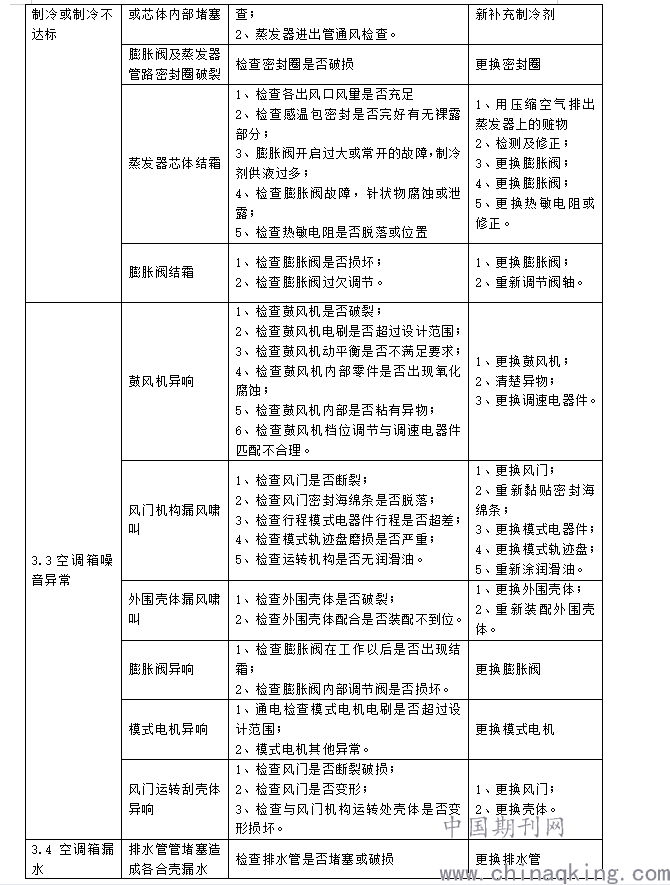

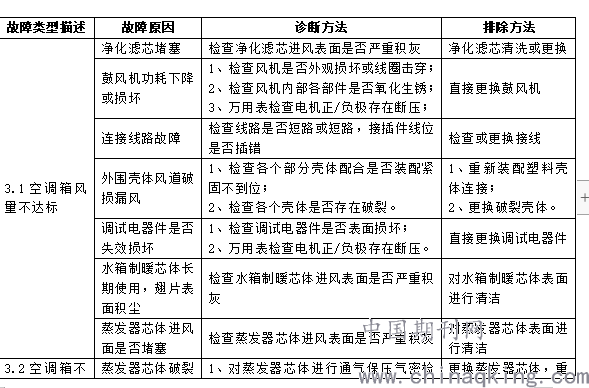

3、汽车空调系统—空调箱总成最常见故障分类及排除方法
.png)
.png)
.png)
.png)
3.7空调箱不制热或制热效差 制暖水箱损坏破裂或堵塞 1、对制暖水箱进行通气保压气密检查；
2、对制暖水箱进出管通风检查是否堵了。 更换制暖水箱

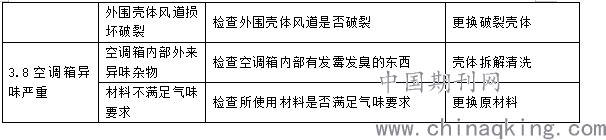

外围壳体风道损坏破裂 检查外围壳体风道是否破裂 更换破裂壳体
3.8空调箱异味严重 空调箱内部外来异味杂物 检查空调箱内部有发霉发臭的东西 壳体拆解清洗
材料不满足气味要求 检查所使用材料是否满足气味要求 更换原材料
4、总结
对于我们市场上所有的汽车空调系统，所出现的空调箱总成基本常见故障大同小异，但是想真正快速高效率的去进行故障分析及诊断，首先必须完全了解整个汽车空调系统的工作原理以及各个部件中的组成，才能更好的分块去进行分析。本质性的找出根本原因，在排查故障的过程中要一定的特别细心，分析过程中需要边参考维修指导书，边进行拆解检查，才能有效的去根本性解决故障问题。由此可见，更深入的探讨和创新改进，也是必不可少的。经过对空调箱各模块有可能出现的故障进行详细说明，对应维修初学者来说，有很大的意义。
5、参考文献
[1]温文涌. 《汽车空调过滤器性能测试方法的研究》.天津:天津大学,2008.
[2] 姜明秀. 《汽车空调过滤器在不同热湿环境下的过滤性能研究》.天津大学,2009.
[3] 范爱民. 《汽车空调结构原理及维修》.机械工业出版社, 2009
[4]夏云华. 《汽车空调应用与维修》. 北京大学出版社, 2011
[5]刘春晖，张学忠 .《汽车空调系统原理与检修》.机械工业出版社，2012
