吉源
中国昆仑工程有限公司葫芦岛分公司 辽宁葫芦岛 125001
【摘要】延迟焦化装置采用间歇操作，冷焦完成后是除焦环节，除焦方式、除焦设备及其自动化程度的高低是延迟焦化装置能否安全、高效和长周期运行的关键。
【关键词】切焦 水力除焦机械设备；

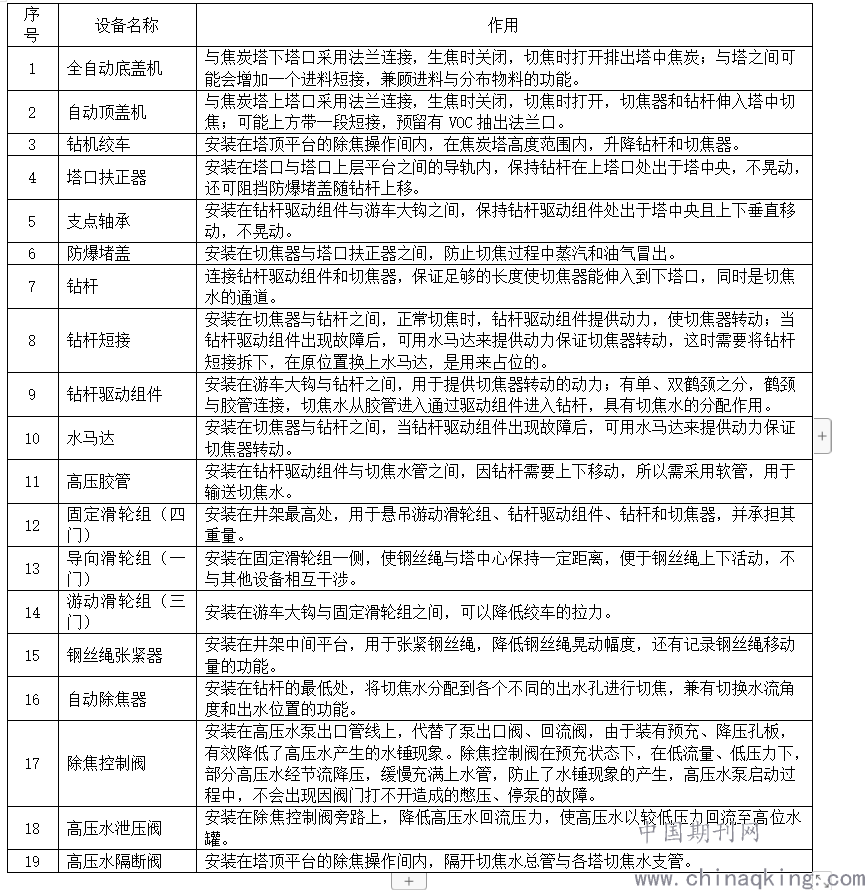

延迟焦化装置中的焦炭塔在生焦完成后，再经过小吹气、大吹气、冷焦后，待塔体温度降到100℃以下后，即便可开盖除焦。先打开顶、底盖机，切焦器伸入塔里用高压水进行钻孔，然后层层切焦，直到切完塔里所有的焦炭，关闭顶、底盖机，除焦过程完成。
.png)
2 水力除焦设备选用和布置
2.1 底盖机的选用和布置
底盖机主要的形式有全自动底盖机和板式底盖机，根据所生产的焦炭的品质选用不同类型的底盖机。生产针状焦的主要选全自动底盖机，生产普通焦炭选用板式底盖机。

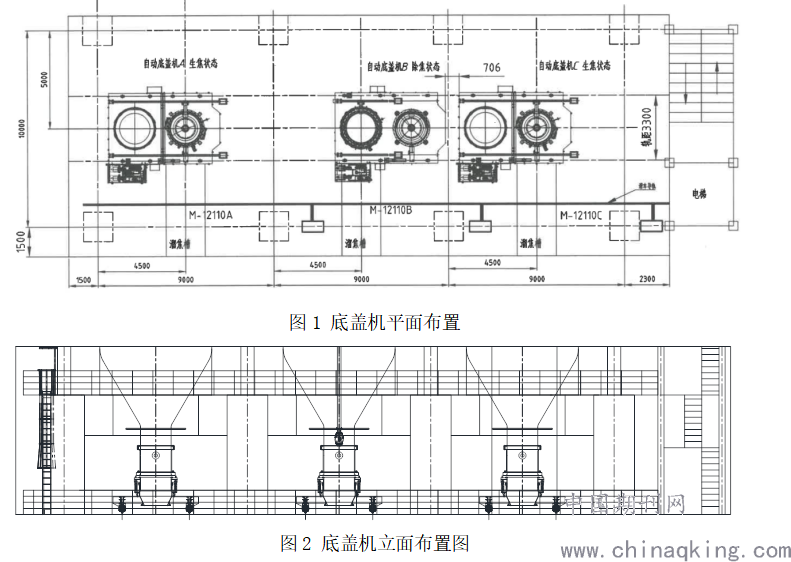

底盖机布置在塔基础的下一层平台上，根据设备大小和操作要求确定层高，高度需满足底盖机的开毕盖动作，如图1、图2。
.png)
2.2顶盖机的选用和布置

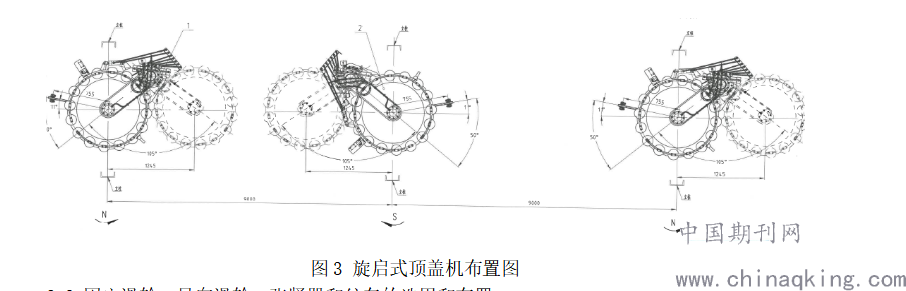

顶盖机有开合式和旋启式，根据焦炭塔塔顶管口的布置情况和现场空间选用适合的类型。应环保要求，塔顶需要抽出VOC时，顶盖机上方需增加套筒预留管口，接VOC抽出管道，图3。
.png)
图3 旋启式顶盖机布置图
2.3 固定滑轮、导向滑轮、张紧器和绞车的选用和布置

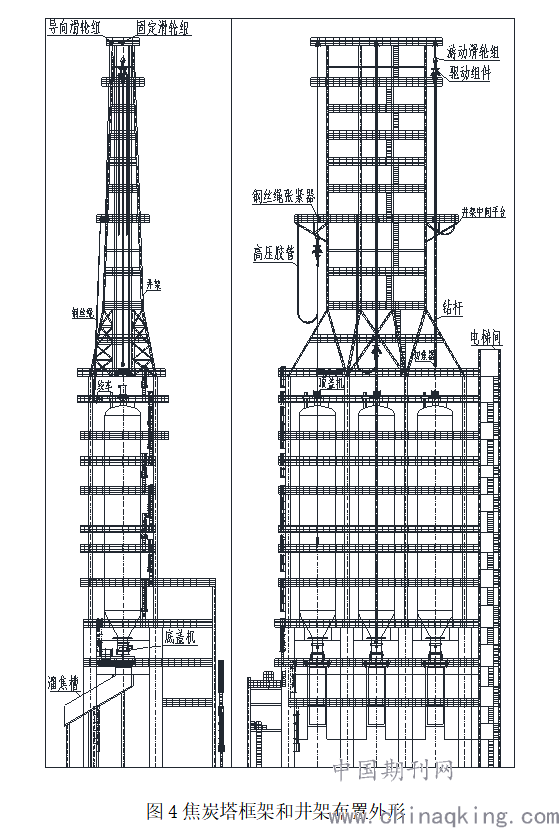

固定滑轮、导向滑轮、张紧器和绞车没有特别要求，按照供货商提供的设备外形进行布置。注意绞车与塔之间的距离是否合适，钢丝绳活动范围（包括沿绞车滚筒轴方向和滚筒上钢丝绳厚度方向所形成的区域）沿途是否与焦炭塔框架和除焦井架结构相互干涉；从导向滑轮到张紧器的钢丝绳与水平面的夹角小于90°，保证钢丝绳能压到张紧器的计数轮上，否则计数轮会失去作用；由于固定滑轮组为四门，且入绳点与塔中心对其，而导向滑轮为一门，固定滑轮组的出绳位置即是导向滑轮的入绳位置，也是导向滑轮的安装位置，所以导向滑轮的位置会与塔中心有一定距离，此距离取决与固定滑轮组的出绳位置，所以导向滑轮都中心不能和固定滑轮组的中心对齐。焦炭塔框架和井架布置外形见图4。
.png)
图4焦炭塔框架和井架布置外形
3.结语
焦炭塔水力除焦设备的选用需要根据工艺要求并结合供货商的技术经验合理选择，设备布置时，需根据供货商提供的设备外形尺寸和安装要求精确布置，与此同时确定切焦井架的的高度、检修平台的位置和中间平台的位置等，框架的预留孔位置需提供给结构专业进行预留设计，避免碰撞，特别是井架上的钢丝绳、胶管、驱动组件、钻头和钻杆等动设备，在运行是不能与结构或其他设备碰撞，并且留有一定空间。
【参考文献】
[1] 林广田.延迟焦化装置水力除焦系统自动控制技术.炼油技术与工程，2006.12，32（12）
[2] 李林.延迟焦化装置运行问题分析及技术改造.石油炼制与化工，2017.4,48（4）
