郝庆成 任志刚 郝胜礼
摘要：对现有型号为T2235的镗床进行授油器部分的设计改造，加工φ400缸径缸筒
关键词：T2235的镗床 授油器部分改造 400缸径缸筒
一、项目的提出
我公司现有的深孔镗床中，最大可实现φ320缸径缸筒的滚镗加工。近期由于公司的发展需要，急需实现φ400缸径缸筒的滚镗加工，同时又因为新引进深孔镗设备不但价格昂贵而且从提报设备购置计划到其安装调试到位所需时间漫长。于是公司领导经过多方面调研并结合我公司实际，提出了对机加工车间的现有深孔镗设备进行改造，以实现对φ400缸径缸筒的滚镗加工。经过车间技术人员的理论验证和实际测量后，得出对现有型号为T2235的镗床进行授油器部分的设计改造方案最为可行。
二、项目的可行性分析
对现有的深孔镗设备进行改造，不但可以扩大机加车间的加工能力，为公司节省大量的设备采购资金，而且还为后续的深孔镗床及其他设备的改造工作积累一定经验，使我公司成为全国同行业企业中，有能力对φ400缸径的大缸筒进行深孔镗削加工的极少数公司之一，在一定程度上扩大了企业的知名度。为此，经公司领导批准，并在公司其他相关部门及有关人员的大力支持下，我们决定开展题为《φ400缸径深孔镗授油器的设计及应用》的技术创新活动。
三、项目实施需解决的主要问题
为了成功的设计出一套可以成功实现对φ400缸径缸筒进行滚镗加工的深孔镗授油器装置，我们经过仔细认真的研究和反复推敲后，找出了设计及应用过程中的关键问题如下：
除铸造及机加外，为保证其使用性能，最重要的四点是：（1）授油器整体结构的设计；（2）各配合面尺寸的公差与配合选定；（3）各重要加工面形位公差的给定；（4）相关轴承的选用；
为保证以上几点，我们在借鉴以往经验并查阅相关手册的基础上，同时考虑到φ400缸径的授油器部分的整体重量所造成的安装等问题，通过对φ400缸径授油器部分的设计计算并生成总图，得出以下结论。
3.1、重要配合面配合尺寸公差与配合的选定以及形位公差的给定要严格参照标准或推荐值；
3.2、考虑到安装时重量较大、难于安装的问题，其他配合面配合尺寸公差与配合的选定适当放宽标准；
3.3、减少不必要的重量以变于安装和减小重力作用所造成的微小形变，提高加工精度。
四、项目的总体实施方案

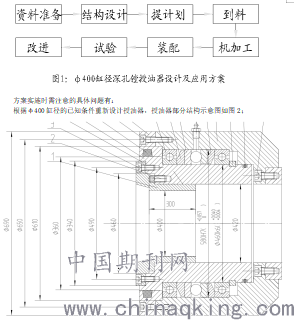

φ400缸径深孔镗授油器设计及应用的整体方案如图1所示：
.png)
图2 φ400缸径授油器部分结构示意图
4.1、所用两种轴承分别选用型号为61892的深沟球轴承和型号为51192的推力球轴承；
4.2、与轴承配合内圈座的公差采用k6，为过盈配合；
4.3、与轴承配合外圈座的公差采用H7，为间隙配合；
4.4、适当减少外圈座的壁厚，车去外圈座后部壁厚较厚处的不必要重量。
五、项目实施的具体过程
5.1、资料准备
为了下序设计的顺利进行，我们首先对设计过程中所需要的各种参考资料进行集中准备。除车间现有的机械加工工艺手册和机械设计手册外，又从资料室借来了轴承手册共两册以及型号为T2235的深孔镗床说明书和相关图纸资料。
5.2、结构设计
根据需加工φ400缸径缸筒的已知条件并参考以往深孔钻床和车床改造深孔镗床等相关技术资料和各类手册重新设计授油器。设计时要充分考虑并解决上文所提到的各项具体问题。各零件图完成后，生成总图以验证各部分尺寸以及公差配合的准确性，全部验证合格后，再进行下一步骤的工作。
5.3、提计划
根据所设计的图纸逐一提材料和配件计划。提计划时，对其中的易损件材料或配件要多提一些，以备换用。
5.4、到料
由于该项目实施有着至关重要的意义，故此要求我们务必在短时间内完成。考虑到到料这一环节对该项目的实施影响较大，故此车间设立了专人负责此项任务的督促和协调工作。这有效地缩短了到料的时间，为较快的解决该项目奠定了基础。
5.5、机加工
除去镗头、滚压头及其配件等不需加工的零部件之外，其他一些涉及到机加工的零件均安排车间一些实际操作经验丰富的师傅在精度保持较好的机床上进行加工，以保证加工零件的质量。此外，我们还从源头上下工夫，严格控制铸件和毛坯料的质量。
5.6、装配
各零部件全部备齐后，由车间维修班在相关技术人员的指导下进行装配，经过半天多的努力，最终顺利地完成了安装工作。
5.7、试验
装配工作完成后的第二天，车间安排深孔镗操作人员进行了φ400缸径缸筒的试滚镗加工。加工完成后，由质检人员进行检验，经检验得出所加工缸筒的相关各项尺寸均符合图纸要求，本次φ400缸径深孔镗授油器的设计及应用项目初告成功。加工完产品如下图。
.png)
5.8、改进
在后续的使用过程中，我们将针对出现的具体问题对其结构和性能进行进一步的改进和提高。在保证产品质量的前提下，进一步提高生产效率。
六、回顾总结
通过对首件缸筒的加工数据参数分析，我们设计的φ400缸径深孔镗授油器装置成功实现了对φ400缸径缸筒的滚镗加工。当然，在后期的使用过程中难免要出现这样或者那样的问题，为此我们将针对具体问题对其进行进一步的改进。
本次对现有的深孔镗设备进行的改造工作，不但扩大了公司机加车间的加工能力，为公司节省大量的设备采购资金，而且还为后续的深孔镗床及其他设备的改造工作积累了一定经验，使我公司成为全国同行业企业中，有能力对φ400缸径的大缸筒进行深孔镗削加工的极少数公司之一，在一定程度上扩大了企业的知名度。
参考资料
[1].成大先.《机械设计手册》.化学工业出版社.
作者简介：郝庆成 (1993 出生),性别:男，2013年毕业于辽北技师学院，现铁煤集团晓明矿维修队矿井维修钳工。联系电话：13624906456
任志刚（1981出生）男，工程师， 2005年毕业于沈阳理工大学机械设计制造及自动化专业，现辽宁物资供应分公司综机设备部副部长。联系电话：15841020068
郝胜礼 (1969 出生),性别:男,高级技师，1987年毕业于铁煤技工学校，现在铁煤集团物资供应分公司综机设备部，负责液压支架及三机管理工作。系电话：13841016758
