孟庆锋
首钢滦南马城矿业责任有限公司
摘要
井筒装备是我国煤矿施工过程中，竖井提升的重要部分，而且随着国家井筒装备施工技术水平不断提升，将各个单位的工程效果进行综合，可以有效对提升井筒装备的使用效果。本文笔者根据副井井筒装备检查安全和措施入手，加快施工进度，针对施工过程中的装备检查安全措施和维护工作中存在的问题，提出了针对性的解决办法。
关键字：副井井筒；装备检查；安全措施；维护方式；
井筒装备被广泛的应用在我国的煤矿施工过程中，以使用寿命长和施工质量高著称，所以在施工中进行副井井筒装备的安全检查，对煤矿是施工有着重要的意义，为了能够确保安全提升，对设备安装质量需进行详细测试，根据设备之间的共同水平力，和管道之间安装偏差指标进行研究，有利于对井筒装备质量进行明确的判断。
1.工程概况
H煤矿是一座预计能够年生产58万吨的地方矿井，概矿井副井井筒直径为5.8m，全深为379.4m，提升容器主要由一对1t的固定矿场构成。副井井筒装备的位置为球扁钢珠组合，罐道直接固定在井壁上，间距为6m。上下罐耳为叠簧式聚胺脂滚动罐耳，间距主要为5.5m，提升速度最大值为6.5m/s，副井筒装备采用的是混凝土苗杆固定。为了能够保证媒矿运行过程中的安全，需对副井井筒装备进行质量安全检测，通过测试的方式提升容器和井筒装备之间的共同作用力，有利于对井筒装备之间的质量做出相应结论。
2.副井井筒装备水平力测试
副井井筒装备在使用过程中，井筒工作中承受的力量是罐耳与罐道发生碰 撞的冲击动荷载，这种冲击力以水平方向为主，水平力大小的数值，和作用规律反应了容器和设备之间的共同作用情况。
2.1检测方法
针对副井井筒装备安全质量的水平测试方法，主要是通过专业技术人员，使用现代科技测量方法来进行，在实际的检测过程中，主要使用水平作用仪器进行检测。具体检测过程中，将容器和罐道之间的水平作用力用仪器转移成电信号，在使用电量检测仪器进行测量和对数值的精确记录，通过计算机对获得的数据进行处理，就能够得出相应结论。通过这种测量方式，不仅测试结果十分准确，而且通过这种方式能够对电信号进行有效控制和转换。
2.2水平力测试系统简介
副井井筒装备水平力测试系统，主要包括安装在罐耳上的水平力测试传感器和信号放大器，主要流程是通罐耳测力传感器——信号放大器——供电电源——信号纪录装置——罐梁位置传感器[1]。水平力测力传感器是整个测试系统上关键设备，而且根据三河口煤矿副罐耳机构，通过测力传感器的设计，利用滚轮受力发生位移的原理，将测试的电信号通过最快的方式进行记录。而测力传感器则预先做出了标定，能够得到水平力的具体数值和电压值输出的关系。而且根据传感器的性质，通过配置YD/15型动态电阻应变仪，能够将检测器上的数字放大，并最后进行记录处理。测试的相关设备安装在一个集装箱内，通过利用24V的电池进行供电，而传感器随着罐笼的提升能够进行动态测试。
2.3水平力测试数据处理
现场测试完毕之后，在实验室将磁带上的信号重新播放，通过使用A/D转换的技术，能够将电信号转换成数字信号然后输入到计算机中，通过计算机中的专门，程序来对信号进行处理[2]。通过分析之后，能够得出结论，找到水平力的最大值和作用位置，针对性的统计出水平力的分布规律，能够得出装备的使用情况。水平作用力在施工过中是一个随机变量，最为一种频率非常低但是震动幅度特别大的作用力，在结构稳定的情况下，主要是和设备的荷重、运行速度、和罐道的质量有关，其中罐道的质量最重要的因素，在H煤矿工程中， 罐道平直度能够根据接头错位小，水平力往往比较小。并保持罐道平直度能够最大限度的减少水平力，从而能够装备质量提升施工过程的安全性。
3.井筒装备罐道偏差测试

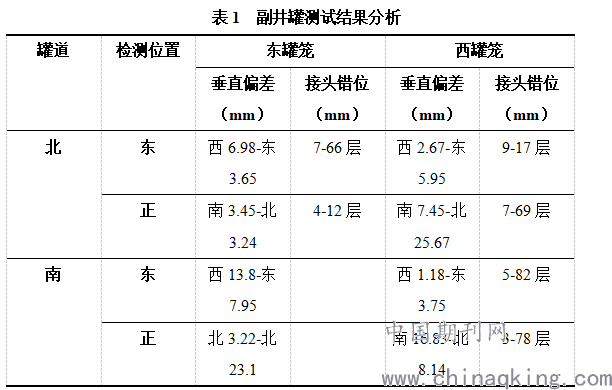

由于作用井筒装备上的水平力和装备安全性有着重要的影响，因此必须认真做好井筒装备安装质量检查工作，测试方式跑到偏差主要是有垂直和水平两个方式，两罐道间距偏差和接头位置，而且接头错位量是产生水平力的重要因素。测量方法可利用，位移传感器将位移信号转换成一定程度的电信号。并且进行记录和分析处理。在实测时将罐耳测力传感器换成侧量位移传感器之后，能够将测量得到的型号进行分析和研究如(表1)。
.png)
4.检测结果和日常维护
通过对H煤矿副井井筒装备安全检查之后，副井井筒装备在工程安装过程中出现了一定程度的误差，而且在使用过程中，近3年没有记性科学合理的维护，导致副井井筒装备质量有一定程度的下降，但是装备的基本强度和稳定程度还还是能够满足施工中的基本需求，不过在实际工作中，需根据副井井筒装备结构上的特点，避免出现结构零件过度磨损的现象，当个别参数发生变化时，井筒装备体系接近共振区，装备会产生严重的变形和破坏，所以在维护中需进行以下工作。罐笼提升速度需控制在V=11m/s，且罐道接头的质量之间决定冲击力产生的关键，需对测试中找到的罐道接头偏差进行处理。罐笼装载需均衡，不能够出现偏载的现象，而且测试水平力需比匀载大5-6KV[3]。
日常维护工作要点总结：① 副井井筒装备维护工作中建立《副井井筒装备维护制度》，通过制度的有效建立，保证副井井筒装备维护工作展开更有效果，也能够在一定程度上提升副井井筒的装备维护措施。②副井井筒装备维护工作过程中，应该注重于对副井井筒冻结问题进行合理的控制，也能够最大程度上保证井筒控制更加有效。③井筒设备维护工作展开过程中，应该注重对井筒进行防腐维护，防止井筒设备出现腐蚀问题，从而保证井筒工作更加合理。最大程度上提升井筒维护工作效率。
结束语
在实际施工过程中能够看到，水平力的测试和测试结果，可以看出罐道接头偏差过大，会产生较大的水平力，需减少罐道接头的错位偏差数值。为保证煤矿工程的施工安全，在保证轨道垂直性的同时，需减少水平作用力，通过对H煤矿副井井筒装备安全检查，装置的质量好，但是接头部分的误差过大，需进行及时调整，避免之后耽误正常工作。
参考文献
[1]赵宇亮. 新庄煤矿副立井井筒装备托管梁的支撑设计[J]. 煤炭工程, 2018, 050(006):26-29.
[2]左宏刚, 何福耀, 严维锋,等. 超深大位移井井筒清洁技术及工程实践[J]. 石油化工应用, 2020, v.39;No.219(02):98-103.
[3]黄璋璋. 刍议工程机械设备的日常维护与保养措施[J]. Building Development, 2020, 4(7):95-96.
