邹潇骏
广东惠州天然气发电有限公司，广东 惠州 516000
摘要：某燃机电厂主变高压侧刀闸在远方分合闸操作过程中，多次发生刀闸动作过程延时的情况，现场检查NCS操作系统及二次回路无异常，刀闸操作机构动作顺畅。通过多次检查消缺，最终发现故障原因为刀闸分合闸回路公共端接线松动，且由于故障点隐蔽及开关柜门产生的震动直接造成了分合闸回路的偶然性导通。本文对刀闸延时动作的故障原因进行详细了分析。
关键词：刀闸；延时动作；原因
2020年12月30日，某燃机电厂升压站220kV母线倒热过程中，运行人员遥控#5主变22055刀闸分闸时出现动作延时现象，延时时间约四分钟。电气专业人员现场检查NCS后台及就地测控装置，发现升压站高压侧测控柜装置接受后台命令正确且将分闸信号出口，装置卡件、出口回路无异常，排除NCS系统故障，刀闸延迟分闸故障原因未明确。
2021年1月1日，遥控#5主变22055刀闸合闸时再次出现延时动作情况，现场电气专业人员同时测量汇控柜内相关电气回路导通情况，发现操作机构内部CCD1元件未触发。与中调申请再次分合#5主变22055刀闸，刀闸未动作，电气人员确认故障原因，故障消除。
一、故障情况分析及处理
(一)控制模块构成及原理

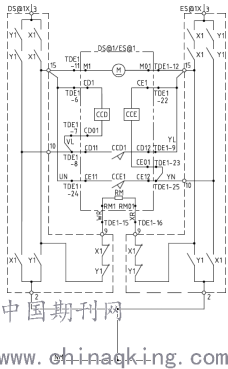

#5主变高压侧汇控柜及操作机构为河南平高东芝开关有限公司产品，22055刀闸分合闸回路如图所示。涉及主要元器件包括DS@1X模块、CCD励磁线圈、CCD1微触开关，其中DS@1X模块内部X1接点为分闸接点，Y1接点为合闸接点，分合闸共有操作机构回路。当分合闸信号导通时，X1、Y1接点导通，CCD励磁线圈得电励磁，带动连片拨动CCD1微触开关，使CCD1接点
.png)
导通，电机得电励磁，刀闸动作。
(二)故障测量及分析
22055刀闸故障发生时，对TDE1-11、TDE1-8、TDE1-9进行电量测量，测得TDE1-11、TDE1-8电压相反，CCD原理上已得电；TDE1-8、TDE1-9电压相反，CCD1未导通。测量CCD直阻约50欧姆，CCD导通电阻0.2欧姆，为正常值。CCD1微动开关结构简单，发生故障可能性极小。CCD元件为进口元件，且接线与线圈无接口，得电功率大，最长可持续得电20S，否则将冒烟烧毁，不符合延时四分钟甚至更长时间的情况，以此猜测CCD实际并未得电。检查TDE1-6至CD1回路及航空插头接口，无异常。至此，设备检查全面，未发现明显故障。
(三)故障确认及处理
与中调申请再次分合#5主变22055刀闸，遥控#5主变22055刀闸合闸，刀闸未动作。立即测量发现TDE1-11端子得电，TDE1-6端子未得电，明确了故障查找思路。检查DS@1X模块15号端子，只有一根内部线接出，根据图纸和现场接线情况，应有三根接线，怀疑内部接线存在转接情况。由于图纸无体现，通过观察汇控柜内端子接线，最终发现转接点位于汇控柜左侧柜门与柜体连接处端子排，检查接线发现接线松动情况。由于此处距离柜门较近，检修人员检查故障开关柜门的轻微震动将影响松动端子，触发分合闸回路导通，分闸延时也得到了解释。处理接线松动端子，整理接线，缺陷消除。
二、暴露问题及防范措施
目前，国内新建燃机机组较多，且厂家图纸与现场实际设备接线存在内容省略或图实不符的情况，需在设备安装调试阶段协调处理；端子紧固工作作为检修阶段必检项目，若在检修过程中未完全落实到位，端子松动将大大增加故障的发生率，且具有一定的偶发性。
由于故障设备为涉网主要设备，正常运行过程中无法操作，故障排查条件有限，加上由于厂家图纸问题，整个故障排查处理时间较长。本次暴露出新建燃机机组厂家图纸与现场实际存在内容省略或图实不符问题，需通过检修机会进一步核查确认。端子紧固工作作为检修阶段必检项目，需引起足够重视，通过紧固及拔线检查确认接线情况，尤其是此类接线空间小，接线数量多的端子，不可放松警惕。
结束语
总而言之，通过对本次主变刀闸操作过程延时动作故障原因的分析，可以得到一个启示，电气维护人员在现场的消缺工作工程中，不可被设备缺陷的直接表象所迷惑，过于关注微机装置动作行为的准确性，而忽视了最细节最根本的问题。因此，电气维护人员在实际工作中应有更加犀利的思考角度和思路，不断提升专业素养，更好的解决现场难题。
