邢号杰 张明凯 王俊涛
中建二局第二建筑工程有限公司 广东 深圳 518000
摘要：防水工程是我们工程施工中不可或缺的，它能够避免我们房屋出现渗漏情况。目前许多人在进行防水施工时都会采用防水卷材，它施工简单，由于出色的耐水性与耐候性。深受许多人们的喜爱。防水卷材主要是用于建筑墙体，屋面，以及隧道，公路，垃圾填埋场等处，起到抵御外界雨水，地下水渗漏的一种可卷曲成卷状的柔性建材产品，作为工程基础与建筑物之间无渗漏连接，是整个工程防水的道屏障，对整个工程起着至关重要的作用。本文根据作者多年工作经验，对PV100防水卷材与SBS防水卷材搭接施工关键技术进行了阐述和分析，供大家参考和借鉴。
关键词：PV100防水卷材；SBS防水卷材；搭接施工；技术
1、PV100防水卷材
PV100预铺反粘高分子自粘胶膜防水卷材由在高密度聚乙烯片材上涂覆一层非沥青基高分子自粘胶层和表面耐候保护层复合制成。采用预铺反粘法施工时，在卷材表面的胶粘层直接浇筑混凝土，混凝土固化后，与胶粘层形成完整连续的粘接。高密度聚乙烯片材主要提供防水性能和较高的强度；自粘胶层提供优异的粘接性能，可以承受结构变形产生的裂纹影响；表面的白色耐候保护层既可以使卷材在施工时可适当外露，同时提供不粘的表面供工人行走，使得后道工序可以顺利进行。
1.1施工工艺：
PV100高分子自粘胶膜防水卷材采用全新的施工方法进行铺设，卷材使用于平面时，将高密度聚乙烯面朝向垫层进行空铺；卷材使用于立面时，将卷材固定在支护结构面上，胶粘层朝向结构层，在搭接部位临时固定卷材。卷材防水铺设完成后，不需铺设保护层，可以直接在其上绑扎钢筋、支立模板、浇注结构混凝土。
1.2 防水机理
在混凝土的浇注过程中，混凝土浆料与卷材的耐候保护层和胶粘层接触后发生作用，在混凝土固化后卷材与混凝土之间形成牢固连续的粘接，实现对结构混凝土直接的防水保护，有效防止防水层局部破坏时，外来水在防水层和结构混凝土之间窜流。即使卷材局部遭遇破坏，也会将水锁定在很小的范围内，极大提高了防水层的可靠性。
2、SBS防水卷材
SBS防水卷材（苯乙烯—丁二烯一苯乙烯嵌段聚合物）为改性剂，玻纤毡或聚酯毡为胎体而制成的防水卷材。该卷材综合性能优良，特别是延伸率及抗老化性能甚佳。根据地区及用户的需求，产品可在-18 ℃— 105 ℃范围内保持良好的工作状态。
SBS防水卷材是以聚酯毡或玻纤毡为胎基，以SBS（苯乙烯、丁二烯、苯乙烯热塑性弹性体）作改性剂，两面覆以隔离材料所制成的建筑防水材料。适用于工业与民用建筑的屋面和地下防水工程、防护工程、隧道、地铁以及道路、桥梁等建筑物的防水。尤其适用于较低气温环境的建筑防水。
施工方法和步骤：
（1）基层处理: 1）防水层铺贴之前，所有其它工程必须施工完毕，然后清理基层。2）基层必须平整、坚固、无松动、起砂、起鼓、 凹凸和裂缝，如发生上述现象，须用加107胶的水泥砂浆修;3）基层应比较干燥，含水率不小于8%。4）女儿墙、阴阳角、穿墙管、伸缩缝及排水坡度应符合设计要求。
(2)SBS防水卷材铺贴:1)在基层先均匀涂刷石油系列基层处理剂（冷底子油）一层。2)待基层处理剂干燥后，可涂刷胶粘剂（氯丁胶粘剂或SBS粘合剂），应一次涂刷均匀。3)将改性卷材按预定位置放好后，开始铺贴，纵横向均应留出10cm的搭接缝，用胶粘剂粘平，干燥数分钟后用压辊压实。4)如工程需双层防水，则第二层的纵缝必须与第一层至少错开三分之一，横缝错开1米 以上。
（3）SBS防水卷材热熔施工法?：1）涂刷基层处理剂（同冷施工法）；2）卷材按预定位置放好，用液化气或气油喷灯加热基层和卷材底面，待表面沥青熔化一薄层后，边烘烤边向前滚动卷材，并用压辊压实，注意调节火焰大小，熔化卷材表面沥青，不能过多地流淌，更不能烤透。3）卷材搭接纵横向均为10cm，用喷灯烘烤封口。4）双层防水，卷材接缝必须按规定错开。5）卷材的厚度小于3mm或覆面材料为铝膜时不宜采用热熔施工法。
3、卷材搭接处理和节点处理
3.1卷材搭接处理
（1）相邻的P V100高分子自粘胶膜卷材在长边方向与前一幅卷材的搭接应按照卷材预留自粘边搭接进行铺设，搭接宽度不小于75mm，且不超过自粘搭接边指导线；进行卷材搭接操作时，撕去搭接边上覆盖的隔离膜，保证搭接处干净、干燥、没有灰尘，用压辊压实卷材搭接边，排出搭接的气泡，紧密压实粘牢。重复上述操作，直至平面卷材铺设作业完成。为保证卷材不起空鼓，可根据实际情况采用机械固定与点粘法结合的方式，以达到卷材平整
（2）如果某些搭接边或搭接带未密封好，可用手持热风枪加热搭接边,以增强搭接边的粘结力,并将其压实形成整体。
（3）卷材在铺设过程中，对于PV100卷材的搭接部位，若人为原因导致胶粘层脱落或在长时间阳光曝晒下胶粘层粘性下降，应使用热风机加热粘接或者用密封膏密封此处，按要求铺贴。
3.2自检、修补
（1）施工完毕后要仔细检查防水卷材的密封情况。对破损处及裁口，应将该部位清理干净，待其干燥后再用密封胶盖住破损部如果某些搭接边或搭接带未密封好，可用手持热风枪加热搭接边,以增强搭接边的粘结力,并将其压实形成整体。捆扎钢筋以后的破损部位修补，可先用长柄毛刷进行清扫，然后用另 一长柄毛刷将 PV100 配套粘接胶均匀涂于破损处即可。
（2）对于直径不大于 5mm 的破损部位，采用双虹 LM 材料进行涂刷密封处理即可；对于直径大于 5mm 的破损部位，应按照破损部位的尺寸，以超过破损部位边缘 100mm 把 PV100卷材裁成片状，修补用的片材尺寸不小于75X75mm，并使用格雷斯专用胶粘贴修补；对于的条状穿透划痕破坏，则需要以划痕为中心线，按照以超过破损部位边缘 100mm 把 PV100 卷材裁成条状，修补用的条状片材尺寸宽度不小于 150mm，使用格雷斯专用胶进行粘贴修补；若每平方米出现破损面积超过 50%的较大面积破坏，则须切除破损部位的卷材，按照裁掉的破损部进行大面修补，按照使用格雷斯专用胶粘贴密封。
（3）卷材在铺设过程中，对于 PV100 卷材的搭接部位，若人为原因导致胶粘层脱落或在长时间阳光曝晒下胶粘层粘性下降，应使用格雷斯 PV100 专用粘接胶均匀涂覆后，按要求铺贴。
PV100卷材强度高，无需保护层，由于现场操作不当造成卷材破损，可按以下方法修补：铲去颗粒层→贴双面胶带→裁补新卷材→滚轮压实。
?3.3细部节点要点
3.3.1底板与外侧墙交接处防水做法

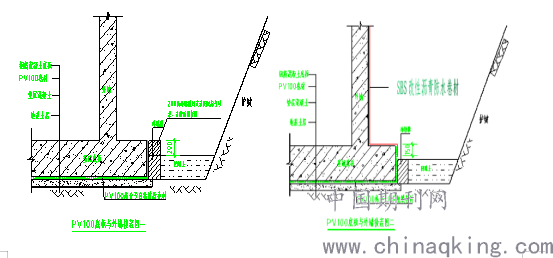

底板与侧墙交接处二期防水做法：砖胎膜顶部盖砖清除，卷材清理干净后上卷与外墙防水卷材搭接，在接茬部位，最外层卷材的接茬应设置盖口条，以保证接茬部位的可靠性，如下图所示。
.png)
图1 底板与外墙交接处防水做法

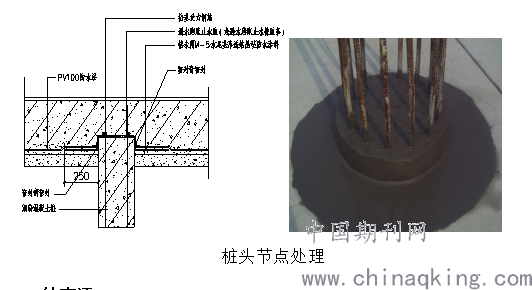

3.3.2桩头节点处理
.png)
桩头节点处理
4、结束语
防水卷材料特别适合于各种复杂、不规则部位的防水，能形成无接缝的完整防水膜。涂布的防水涂料既是防水层的主体，又是胶粘剂，因而施工质量容易保证，维修也较简单。防水涂料广泛适用于屋面防水工程、地下室防水工程和地面防潮、防渗等。因此，不同防水卷材的搭接施工非常关键，直接关系到放水质量的成败。
参考文献：
[1]SBS改性沥青防水卷材机械固定系统在上海迪士尼乐园屋面工程中的应用[J].万常彪,韩啸.中国建筑防水.2018(15)
[2]苯乙烯-丁二烯-苯乙烯改性沥青防水卷材的制备及性能[J]. 王志国,王文志,段广彬,田新博,王峰,刘宗明.济南大学学报(自然科学版).2018(04)
[3]SBS弹性体改性沥青防水卷材与聚乙烯丙纶复合防水卷材的对比与应用[J].冯春妍,李成帅,崔伟杰.中国建材科技. 2016(05)
