齐伟
哈尔滨市燃气工程设计研究院 黑龙江省哈尔滨市150001
摘要
热电联产供热系统是当前供热系统发展的重要方向，对于集中供热效果有非常重要的作用，一定程度上也直接关系到供热能耗问题。而在热电联产供热系统中应用吸收式热泵技术非常重要，对于供热系统的工作运行也有非常重要的作用。本文笔者针对热电联产供热系统以及吸收式热泵技术进行了分析研究，文章中简要阐述了热电联产供热系统工作原理，并提出了吸收式热泵技术在热电联产供热系统的具体应用。
关键字；吸收式热泵；热电联产；供热系统；居民供热
城市供热系统建设是当前城市建设的重要组成部分，对于城市正常生活有非常重要的作用，尤其是在我国北方城市，冬季温度较低，供热系统设计应用对于居民生活而言起到了非常关键的作用，一定程度上也关系到城市发展。在当前，我国城市供热系统设计应用过程中，主要应用采用热电联产热泵供热技术，而在当前，城市居民对于城市供热系统有了更高的需求。在当前城市供热系统发展过程中，相关研究专家选择利用吸收式热泵技术与热电联产供热系统进行结合，从而提升城市供热系统的供热效果，保证城市建设更加有效。
1.城市热电联产供热系统分析
城市热电联产供热系统是当前城市建设中的重要系统，对于城市建设发展起到了非常重要的作用。对于居民正常生活也有重要的影响。在当前城市热电联产供热系统具体应用过程中，其主要的供热应用方式主要包括背压供热方式以及抽气供热方式两种形式，从而实现城市的整体供热，保证城市温度。
首先，城市背压供热是采用背压供热汽轮装置进行气压力供热，其在除去少量的管路损失因素时，可以实现高效的热力供应。但是，其在具体的应用过程中，会受到电力和热力的相互融合矛盾问题影响，所以一般城市热力系统建设过程中，不会选择背压供热方式进行供热。
其次，城市供热系统工作运行过程中，抽气供热系统在实际的工作运行过程中，主要是调节抽气量进行抽气，并实现供热。在当前城市建设过程中，抽气供热系统主要由凝气装置、发电机装置、换热站装置、汽水换热装置共同组成，通过抽气以及电力过热完成实际的供热，从而保证城市供热系统正常工作，也能够最大程度上提升城市系统的建设效果，保证城市建设更加合理。在抽气供热系统进行实际的供热过程，在冬季可以最高完成70℃的回水温度，从而提升热网系统的工作建设效果，保证供热合理展开。并且在实际的抽气热网供热系统工作过程中，相关研究专家发现采用吸收式热泵技术应用到热电联产供热系统中，可以提升回水温度在100℃以上，从而提升整个城市供热系统100%的供热效率，对于城市供热系统优化更加合理，提升城市建设效果。
2.城市热电联产供热系统与吸收式热泵技术相结合
城市热电联产供热系统与吸收式热泵技术相结合，具体就是指在城市热电联产供热系统中应用吸收式热泵供热系统，代替一个抽气供热系统的换热站，对于整个系统的工作运行也起到了非常重要的作用，保证系统建设更加有效，也能够提升系统的应用效果。在设计的技术应用过程中，应该注重以下几方面应用要点，才能够保证吸收式热泵技术应用更加合理[1]。
首先，在二者相互结合的过程中，为了保证热电联产供热系统与吸收式热泵技术结合应用更加有效，在实际的系统应用过程中，应该注重对各项参数进行优化，才能够保证技术应用更加合理。如，在城市热电联产供热系统与吸收式热泵技术结合应用过程中，应该主张蒸汽参数变化以及饱和温度参数变化，合理设计应用不同的参数，才能够保证技术应用更加有效，也能够在最大程度上提升技术应用效果。而在实际的研究过程中，如果保持各项技术参数不变，则要求在吸收热泵技术应用中要组件组合式吸收热泵技术，其中包括一级吸收热泵以及二级吸收热泵，从而在最大程度上提升吸收热泵的工作运行效果[2]。
其次，在热电联产供热系统与吸收式热泵技术进行结合应用过程中，要求二者技术结合应用更加有效。相关专家研究一种电网直供吸收式热泵供热系统。在实际的系统应用过程中，热网直供吸收式热泵供热系统具体是指除去换热站装置，采用两台吸收式热泵进行集中供热，从而在一定程度上提升供热效率，保证供热展开更有效果，也能够在一定程度上提升供热质量[3]。
3.吸收式热泵技术在城市热电联产系统中的具体应用
3.1案例分析

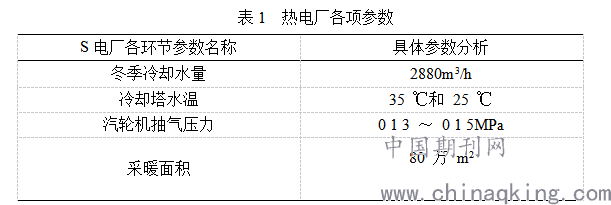

S电厂供热系统中选择利用热电联产系统与吸收式热泵技术进行实际结合，从而保证技术应用更加有效。以下表1是对热电厂各项参数进行技术总结。S热电厂为了保证采暖效果提升，决定设计应用吸收式热泵机，从而保证自身的采暖设计更加优化，也能够提升整个厂区的采暖设计效果。
.png)
3.2吸收式热泵系统应用方案设计
吸收式热泵系统应用过程中，需要进行具体的方案设计，从而保证系统应用更加有效，在S热电厂应用吸收式热泵系统应用过程中就进行了合理的方案设计。①在S热电厂供热系统设计中，要求在热电厂热力系统中建设吸收式热泵建筑单位，从而对装置进行保护。②在实际的系统设计过程中，在热泵建筑系统外部设计3000m的外网系统，提升热力系统的工作效果。③在热泵建筑系统具体应用过程中，接入用户管理系统的循环水温度进行设计，要求在60-80℃之间，才能够保证技术应用更加有效。通过合理的应用方案设计，保证后续的吸收式热泵系统应用更加合理。
3.3吸收式热泵系统设备计算应用分析
在S热电厂进行具体的设计应用过程中，还包括对热电厂的工作运行效果进行合理的控制，才能够保证系统应用更加有效。以下是对技术计算以及技术应用相关环节进行总结应用。
①在实际的系统设计计算过程中，针对系统的回收低温余热水热量进行实际计算，才能够保证系统设计计算应用更加有效。在实际的计算中，其公式为Q0=QX（COP-1）/COP 。在公式当中Q0代表低温侧吸收量。Q代表供暖符合、COP则表示为吸收式热泵制热系数。
②在实际的吸收式热泵系统应用过程中，还包括对设备进行合理的选型，选择合理的吸收式热泵系统能够保证系统应用更加有效，也在一定程度上提升系统的应用效果，并且在实际的技术应用过程中，下面则12MW 的吸收式热泵机组 4 台，外部网络线路管径为D N 600，从而保证供热系统应用更加有效。
③实际应用对比
S供热电厂选择应用吸收热泵系统，为了验证热泵系统的工作效果。在实际的应用过程中，针对供热电厂的供热进行对比。发现采用吸收式热泵系统的供热方式比传统供热方式运行费用减少800元左右，提升了供热系统的供热效率。
结束语
本文针对吸收式热泵技术在热电联产中应用进行分析研究，希望能够对城市供热系统优化有所帮助。
参考文献
[1]安航. 基于吸收式换热的热电联产集中供热技术在热电行业的应用[J]. 科技创新与生产力, 2019, 000(010):P.64-67.
[2]张宇, 张利, 王坤,等. 热电联产机组集成吸收式热泵的热电解耦与能耗特性理论研究[J]. 汽轮机技术, 2020, 062(002):143-146,116.
[3]钱有泽. 热电联产供热系统并网分析及改进措施[J]. 石油石化物资采购, 2019(7):95-95.
作者简介：姓名齐伟（出生1971年份，9月）性别：男，民族：汉，籍贯：辽宁省黑山县，职务/职称：设计师/工程师，学历：本科，单位: 哈尔滨市燃气工程设计研究院，研究方向:供热通风与空气调节，单位所在的省市:黑龙江省哈尔滨市抚顺街206号，邮编:150001
