新乡市博物馆藏青铜器锈蚀物检测及机理分析--中国期刊网

字体：大中小

首页> 原创作品> 正文

新乡市博物馆藏青铜器锈蚀物检测及机理分析

发表时间：2021/4/9 来源：《文化研究》2021年4月上作者：罗荣斌

[导读] 新乡市博物馆藏青铜器较多，历年来在对豫北区域内，抢救性考古发掘出土各个历史时期的青铜器。此次保护修复的金属文物，主要来源于解放前后，配合农田基本建设和国家建设工程抢救发掘出土的文物，并从中选出残、缺、断、裂、变形、有害锈较为严重的青铜器20件（套），需进行保护修复处理。

河南省新乡市博物馆罗荣斌 453000

引言：新乡市博物馆藏青铜器较多，历年来在对豫北区域内，抢救性考古发掘出土各个历史时期的青铜器。此次保护修复的金属文物，主要来源于解放前后，配合农田基本建设和国家建设工程抢救发掘出土的文物，并从中选出残、缺、断、裂、变形、有害锈较为严重的青铜器20件（套），需进行保护修复处理。

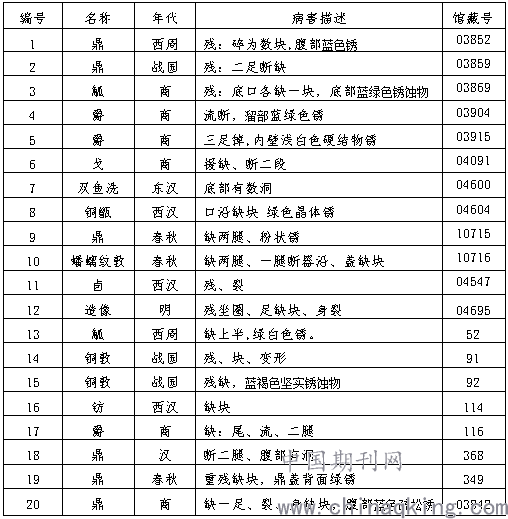

1现状调查文物基本信息列表

        2检测分析
        为理清“有害锈”的结构特点及分布，揭示这批青铜器的保存状况，探讨青铜器的腐蚀特征及腐蚀机理，选择该批文物中5类有代表性的馆藏青铜器残片作为样品，利用X射线荧光、环境扫描电子显微镜（SEM-EDA）及傅里叶显微红外分析仪等手段，对金属器物的合金成分、锈蚀物的显微结构及基本性能等进行分析检测。

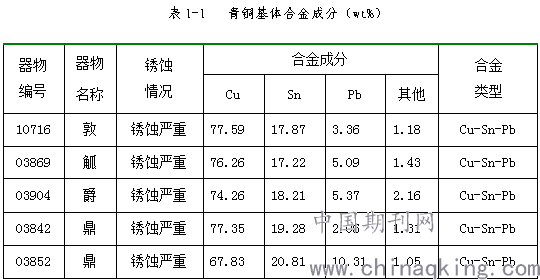

        2.1合金成分分析

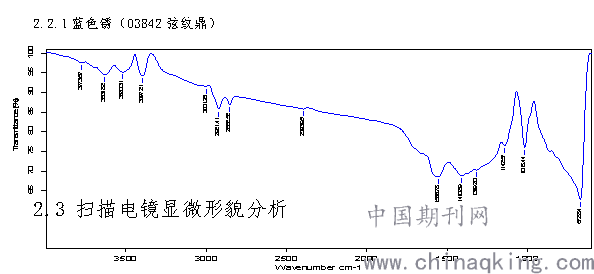

        2.2傅里叶红外显微分析

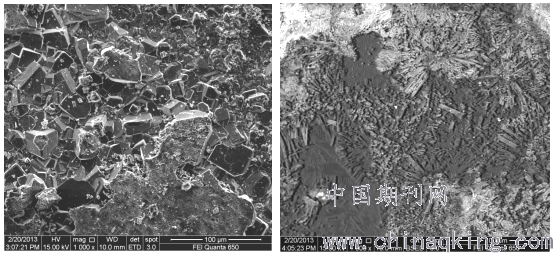

        2.3 扫描电镜显微形貌分析

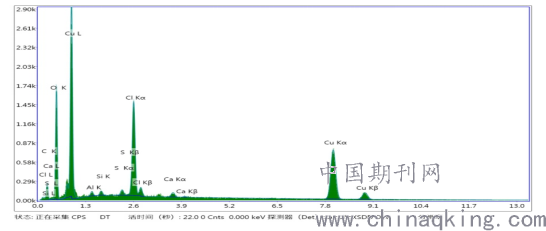

                                      2.4 ESEM-EDA分析
        采用FEI公司QUANTA-650型ESEM及能谱仪进行测试。

        3结语

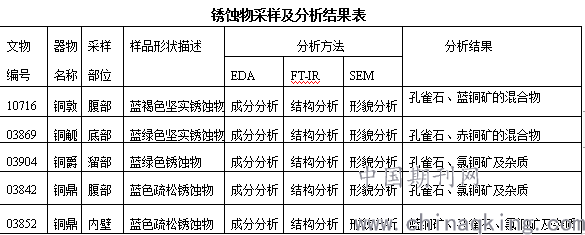

        该批青铜器，按1%含量为元素组成的下限来看，以锡铅青铜为主。锈蚀成分结构存在很大不同，同时其微观形貌也差异较大，主要表现在锈蚀组织结构疏密不一致，特别是部分器物（10715鼎腹部粉状锈蚀物）中存在氯元素的粉状锈。
        该批青铜器均有不同程度的腐蚀，锈蚀产物主要呈绿色、孔雀蓝色、褐红色等，部分器物矿化严重。根据锈蚀产物的矿物组成分析，青铜样品表面的绿色或蓝色锈层的主要成分是孔雀石和蓝铜矿，个别器物上的点状、绿色锈蚀物为氯铜矿，说明该馆青铜器的保存状态及保存环境较差。
        综合上述分析来看，保存环境中的O2、CO2、H2O及部分含S有害气体等因素的作用是促使青铜器文物腐蚀的关键。因此，对于这批出土青铜器的保护，首先应去除有害锈、避免与氯离子接触；其次，是改善保存环境，将青铜器保存在干燥、缺氧、洁净的环境中。

参考文献:
[1]张玉忠：青铜病的机理及防治方法研究，北京化工大学，2000
[2]孙淑云：太原晋国赵卿墓青铜器的分析鉴定//中国冶金史论文集。北京科技大学，2002： 178-188。
[3]胡东波：《文物古迹的X射线成像》，科学出版社，2012年3月。
